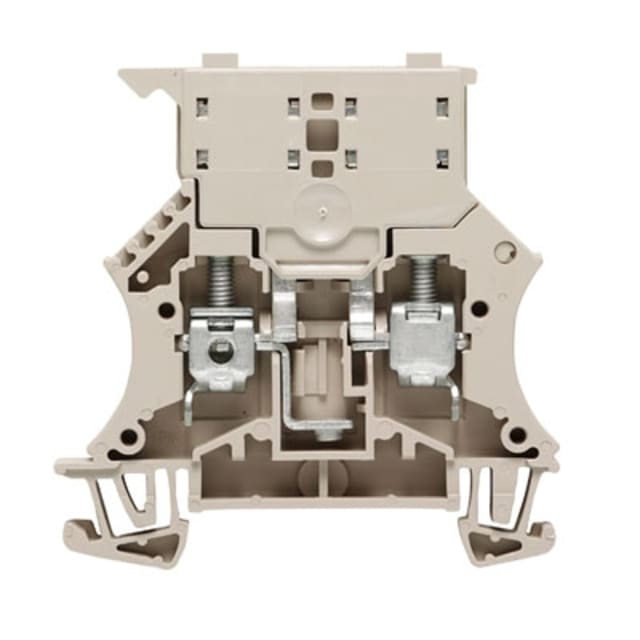

Borne à fusible à vis 6 mm² 250 V WSI 6 1011000000

Borne à fusible à vis 6 mm² pour protection sélective sur rail DIN

Cette borne à fusible à vis 6 mm² est conçue pour intégrer une protection directement au niveau du bornier, dans les coffrets et armoires de distribution. Son format pour rail DIN 35 mm permet une implantation propre et rationnelle dans les ensembles de câblage, tout en facilitant l’isolement d’un départ ou d’un circuit auxiliaire. Elle utilise un fusible G 5 x 20 mm et convient aux montages où l’on recherche une protection localisée, lisible et simple à maintenir.

Raccordement à vis adapté aux conducteurs souples et rigides

Le raccordement à vis apporte une connexion stable pour de nombreuses configurations de câblage en tableau. Cette borne accepte les conducteurs monofilares de 0,5 à 10 mm², les conducteurs multifilaires de 1,5 à 10 mm², ainsi que les conducteurs souples de 0,5 à 10 mm² sans gaine et de 0,5 à 6 mm² avec embout. Cette plage de section permet de couvrir aussi bien des circuits de commande que des liaisons de distribution légère, avec une bonne souplesse d’intégration lors du câblage.

Porte-fusible orientable pour un accès plus pratique en maintenance

Le porte-fusible orientable simplifie les opérations de contrôle et de remplacement du fusible dans les espaces techniques où l’accessibilité est limitée. Ce principe est particulièrement utile dans les rangées de bornes compactes, car il permet d’intervenir plus facilement sans démonter l’environnement de câblage. Pour les exploitants et les intégrateurs, cela contribue à rendre la maintenance plus directe sur les circuits protégés.

Format compact pour tableaux et borniers de forte densité

Avec une largeur de 7,9 mm, une hauteur de 60 mm et une profondeur de 61 mm, cette borne à fusible s’intègre efficacement dans les implantations où chaque module compte. Son encombrement maîtrisé aide à optimiser l’espace disponible sur rail DIN sans renoncer à une fonction de protection dédiée. C’est un choix pertinent pour les armoires industrielles, coffrets techniques et ensembles de distribution nécessitant une organisation nette des départs protégés.

Caractéristiques électriques pour circuits jusqu’à 6,3 A

Cette borne est prévue pour un courant nominal de 6,3 A. Le support de fusible fonctionne avec une tension de service maximale de 250 V pour l’élément porte-fusible, avec compatibilité AC/DC pour l’indication de défaut lorsqu’une version équipée est utilisée. Dans cette configuration, le modèle est annoncé sans signalisation de défaut intégrée. Il répond donc aux besoins des installations qui privilégient une protection simple, directe et sans voyant incorporé.

Montage modulaire pour distribution, commande et protection de départs

En pratique, ce type de borne convient très bien pour protéger des circuits de commande, des auxiliaires, des interfaces ou des départs spécifiques à l’intérieur d’un tableau. Son architecture mononiveau et son exécution pour raccordement à vis en font une solution claire à repérer et à exploiter lors de la mise en service comme lors des interventions ultérieures. La possibilité de réaliser un pontage vissable selon l’équipement du bornier peut aussi faciliter certaines organisations de potentiel dans une rangée modulaire.

Corps isolant thermoplastique et tenue en environnement technique

Le corps isolant en thermoplastique est conçu pour un usage en environnement de câblage technique, avec une plage de température de service de -50 à 120 °C. Cette capacité d’utilisation élargit les possibilités d’intégration dans des armoires exposées à des conditions thermiques variables. La plaque de fermeture nécessaire est à prévoir dans la composition de l’ensemble afin d’obtenir une finition correcte du bornier et une implantation conforme à la logique d’assemblage du système.
