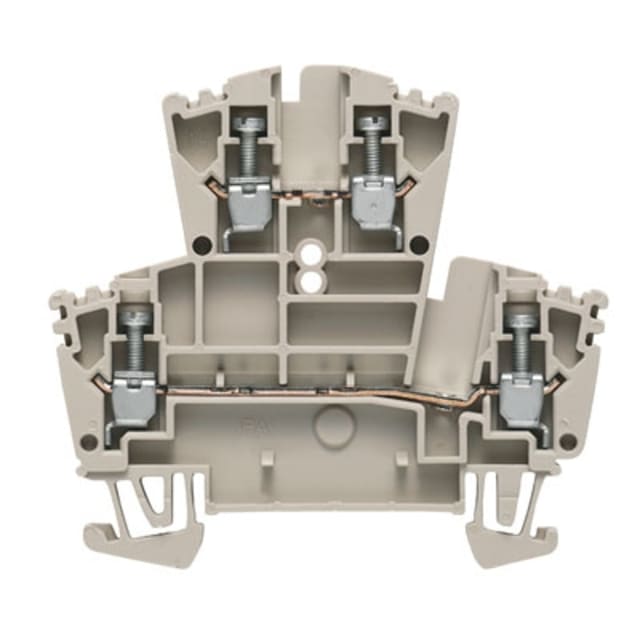

Bloc de jonction traversant 2 étages 2,5 mm² 1021500000

Bloc de jonction traversant 2 étages 2,5 mm² pour câblage dense sur rail DIN

Ce bloc de jonction traversant 2 étages 2,5 mm² est conçu pour les installations où l’optimisation de l’espace dans l’armoire électrique est essentielle. Sa conception à deux niveaux permet de regrouper plusieurs connexions dans un encombrement réduit, avec une largeur de seulement 5,1 mm. Il se monte sur rail DIN 35 mm et convient parfaitement aux tableaux, coffrets et ensembles de distribution nécessitant un repérage clair et un câblage structuré.

Configuration 2 étages pratique pour organiser les départs et renvois

Avec ses 2 étages et ses 4 points de connexion, ce bornier facilite la séparation logique des circuits dans un volume limité. Cette architecture est particulièrement utile pour les applications de commande, d’automatisme et de distribution interne, où il faut raccorder plusieurs conducteurs tout en conservant une lecture propre du bornier. Le passage traversant simplifie le cheminement des liaisons et aide à maintenir un câblage ordonné dans les rangées de bornes.

Raccordement à vis adapté aux conducteurs cuivre de 0,5 à 4 mm²

Le raccordement à vis sur les deux niveaux permet de connecter des conducteurs cuivre rigides, souples ou multibrins selon les sections prévues. Ce modèle accepte notamment les conducteurs monofilares et multifilaires de 0,5 à 4 mm², ainsi que les conducteurs souples avec embout jusqu’à 2,5 mm². Cette plage de raccordement en fait une solution polyvalente pour de nombreux travaux de câblage industriel et tertiaire, avec une mise en œuvre simple et précise lors du serrage.

Caractéristiques électriques équilibrées pour circuits jusqu’à 400 V

Ce bornier 2,5 mm² est prévu pour une tension de dimensionnement de 400 V et un courant nominal de 24 A. Il répond ainsi aux besoins courants de raccordement dans les armoires de commande et de distribution, lorsqu’il faut associer compacité, lisibilité et capacité de connexion cohérente avec des sections de conducteurs usuelles. Son format traversant permet de réaliser des liaisons propres entre arrivées et départs sans multiplier les accessoires de raccordement.

Format compact pour intégrer davantage de connexions dans le coffret

Grâce à sa hauteur de 69,5 mm et à sa largeur réduite, ce bloc de jonction s’intègre facilement dans les ensembles où chaque millimètre compte. Le montage vertical sur deux niveaux permet d’augmenter la densité de raccordement sans allonger inutilement les rangées de borniers. C’est un choix pertinent pour les coffrets compacts, les tableaux de machine ou les armoires où l’accessibilité doit rester compatible avec une implantation serrée.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est conçu pour un usage en environnement technique, avec une température de service étendue de -60 à 130 °C. Cette amplitude permet son intégration dans des installations soumises à des contraintes thermiques importantes, que ce soit dans des zones froides, des armoires proches d’équipements chauffants ou des applications industrielles demandant une bonne tenue des composants de connexion. La teinte beige foncé facilite en outre l’harmonisation avec d’autres bornes de la même famille dans le tableau.

Un bornier traversant 2,5 mm² pensé pour le câblage d’armoires et d’équipements

Ce bloc de jonction traversant 2 étages 2,5 mm² répond aux besoins des monteurs, tableautiers et mainteneurs recherchant une solution compacte pour raccorder proprement plusieurs conducteurs sur rail DIN. Il convient particulièrement aux opérations de distribution interne, aux renvois de signaux, aux liaisons de commande et aux câblages répétitifs où la clarté du cheminement et la densité de raccordement sont déterminantes. Sa conception à vis et son format deux niveaux en font un composant efficace pour structurer un bornier de manière nette et rationnelle.
