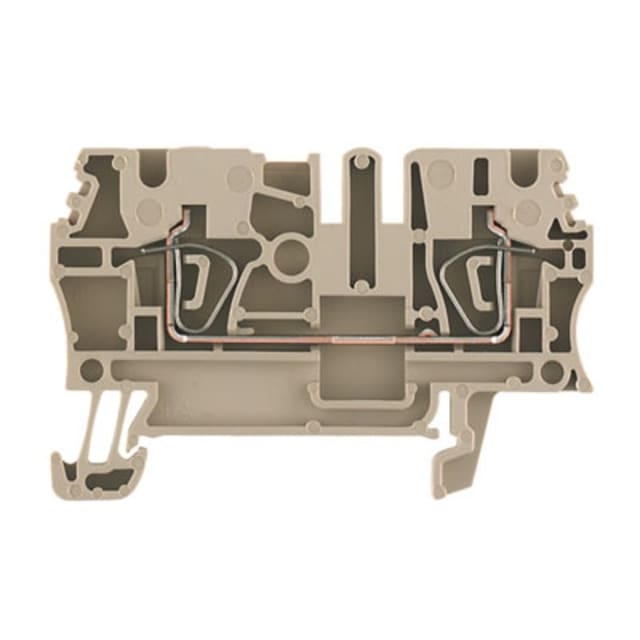

Bornier de passage 2,5 mm² ZDU 2.5 1608510000

Bornier de passage 2,5 mm² pour câblage sur rail DIN 35 mm

Le bornier de passage ZDU 2.5 est conçu pour réaliser des liaisons de conducteurs claires, compactes et rapides dans les tableaux électriques. Son format étroit de 5,1 mm permet d’optimiser l’occupation du rail DIN 35 mm tout en conservant une section nominale de 2,5 mm² adaptée à de nombreux circuits de distribution et de commande. Cette borne de passage 1 étage avec 2 points de connexion convient parfaitement aux montages où la densité de câblage doit rester maîtrisée sans compliquer l’accès au raccordement.

Connexion à ressort à cage pour un câblage rapide et stable

Ce modèle utilise un raccordement à ressort à cage sur ses deux connexions. Ce principe facilite l’insertion des conducteurs et contribue à maintenir un serrage constant, particulièrement apprécié en armoire électrique, en coffret de distribution ou sur équipements industriels. Il accepte les conducteurs monofilares de 0,5 à 4 mm², les conducteurs souples sans gaine de 0,5 à 4 mm² ainsi que les conducteurs souples avec embout de 0,5 à 2,5 mm². Cette polyvalence simplifie le choix du bornier lors de la préparation du câblage et limite les adaptations en cours de montage.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

Le bornier de passage 2,5 mm² est prévu pour une tension nominale de 800 V et un courant nominal de 24 A. Ces valeurs en font une solution adaptée aux liaisons de puissance modérée comme aux circuits de commande nécessitant une borne compacte et bien dimensionnée. Dans un tableau, il permet de structurer les départs et les renvois de conducteurs avec une lecture plus nette du câblage, tout en conservant un encombrement réduit sur la rangée de bornes.

Format compact pour tableaux électriques à forte densité

Avec une largeur de seulement 5,1 mm et une hauteur de 59,3 mm, ce bornier s’intègre facilement dans les ensembles où l’espace disponible sur rail est compté. Son gabarit fin est particulièrement intéressant pour les tableaux de répartition, coffrets de commande, armoires techniques et ensembles de distribution comportant de nombreuses liaisons à organiser. Le montage sur rail DIN 35 mm permet une implantation rapide, cohérente et facile à maintenir lors des extensions ou modifications du câblage.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est prévu pour un usage technique en environnement de tableau. La température de service annoncée de -50 à 120 °C permet d’envisager son intégration dans des installations soumises à des contraintes thermiques variées. La finition beige facilite en outre le repérage visuel dans les rangées de bornes, notamment lorsque le tableau combine plusieurs fonctions de raccordement, de protection et de distribution.

Une borne de passage pensée pour un câblage lisible et rationnel

Dans une armoire électrique, une borne de passage n’est pas seulement un point de connexion : elle participe directement à la lisibilité de l’ensemble. Ce modèle permet de créer des liaisons nettes entre arrivées et départs, de séparer plus proprement les potentiels et de rendre les interventions ultérieures plus simples. Son architecture à 2 connexions sur un seul étage répond bien aux besoins de transit standard, sans ajouter de complexité inutile dans le tableau.

Un choix pertinent pour les intégrateurs, tableautiers et installateurs

Ce bornier de passage Weidmüller ZDU 2.5 répond aux attentes des professionnels recherchant une borne 2,5 mm² compacte, à connexion par ressort à cage et compatible avec des conducteurs cuivre de sections courantes. Il trouve naturellement sa place dans les tableaux électriques, coffrets de commande, ensembles de distribution et applications de raccordement où la compacité, la simplicité de pose sur rail DIN et la clarté du câblage sont des critères déterminants.
