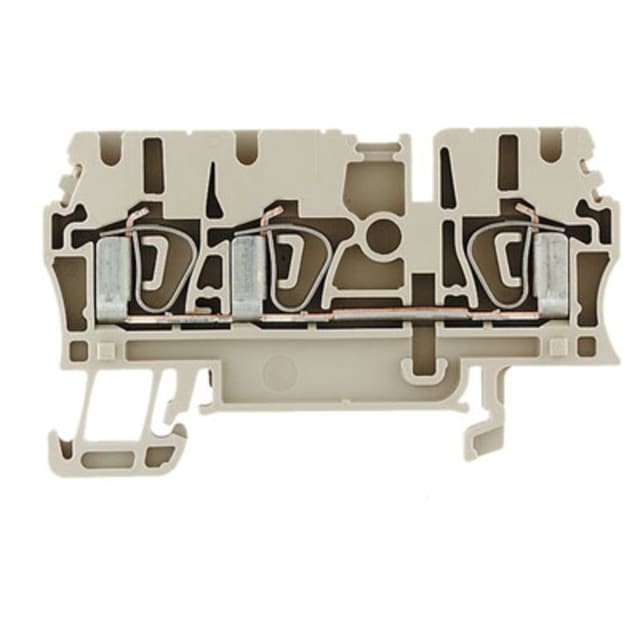

Bornier de passage 2,5 mm² 800 V 24 A ZDU 2.5/3AN

Bornier de passage 2,5 mm² pour raccordement traversant en tableau

Ce bornier de passage 2,5 mm² ZDU 2.5/3AN est conçu pour réaliser des liaisons traversantes nettes et compactes dans les tableaux électriques et les ensembles de distribution sur rail DIN 35 mm. Son format étroit de 5,1 mm permet d’optimiser la place disponible tout en conservant une capacité de raccordement adaptée aux circuits de commande, de signal et d’alimentation jusqu’à 800 V et 24 A. Sa configuration à 3 points de connexion sur un seul étage facilite l’organisation du câblage dans les armoires où la densité et la lisibilité sont essentielles.

Raccordement à ressort à cage pour un câblage rapide et régulier

Le double mode de raccordement à ressort à cage apporte une connexion pratique pour les opérations de câblage en série. Ce principe convient particulièrement aux intégrateurs et câbleurs qui recherchent un serrage homogène sans réglage manuel de couple. Le bornier accepte des conducteurs monofilares, multifilaires et à brins fins, avec des sections raccordables de 0,5 à 4 mm² selon le type de conducteur. Pour les conducteurs souples avec gaine, la plage indiquée est de 0,5 à 2,5 mm², ce qui couvre les usages courants en câblage d’armoire.

Format compact avec 3 connexions pour une distribution claire

Grâce à ses 3 points de raccordement par étage, ce bornier permet de structurer plus facilement les départs et reprises sur un même potentiel. Cette conception est utile lorsque plusieurs conducteurs doivent être regroupés proprement sans multiplier les bornes inutilement. Sa hauteur de 64,5 mm et son implantation sur rail DIN TS 35 en font une solution bien adaptée aux tableaux où chaque millimètre compte, tout en conservant une implantation ordonnée et accessible pour la maintenance.

Capacité électrique adaptée aux circuits jusqu’à 800 V et 24 A

Avec une tension de dimensionnement de 800 V et un courant nominal de 24 A, ce bornier de raccordement répond aux besoins de nombreuses applications de distribution et d’interconnexion en environnement industriel et tertiaire. Il convient aux montages où l’on attend une borne compacte capable d’accepter une section de 2,5 mm² tout en gardant une marge de compatibilité jusqu’à 4 mm² selon la nature du conducteur. Pour le monteur, cela se traduit par une borne polyvalente pour les liaisons internes de coffrets et armoires électriques.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est prévu pour les usages techniques nécessitant une bonne tenue dans le temps en environnement de tableau. La température de service annoncée de -50 à 120 °C permet d’envisager son intégration dans des installations soumises à des contraintes thermiques marquées. Cette plage étendue constitue un atout pour les coffrets et ensembles de raccordement installés dans des conditions d’exploitation variables, sans alourdir l’encombrement du matériel.

Montage sur rail DIN 35 mm pour intégration simple en armoire

Le montage sur rail DIN 35 mm facilite l’intégration de ce bornier dans la plupart des architectures de tableaux électriques. Il s’insère naturellement dans les rangées de bornes destinées au passage, au repiquage et à l’ordonnancement des conducteurs en façade de coffret. Sa conception 1 étage, 1 potentiel, avec borne traversante, en fait un choix pertinent pour les installations recherchant une distribution claire, une lecture rapide du câblage et une implantation rationnelle dans les enveloppes modulaires.

Une borne de raccordement pensée pour le cuivre et le câblage de précision

Compatible avec les conducteurs en cuivre, ce bornier de passage répond aux besoins des professionnels qui souhaitent sécuriser leur choix sur une borne adaptée aux sections courantes de câblage de tableau. Sa teinte beige facilite également le repérage visuel dans les ensembles de connexion lorsque l’on cherche une implantation cohérente entre les différents potentiels. Pour une réalisation propre, compacte et techniquement lisible, ce modèle constitue une solution efficace dans les applications de connexion et câblage sur rail DIN.
