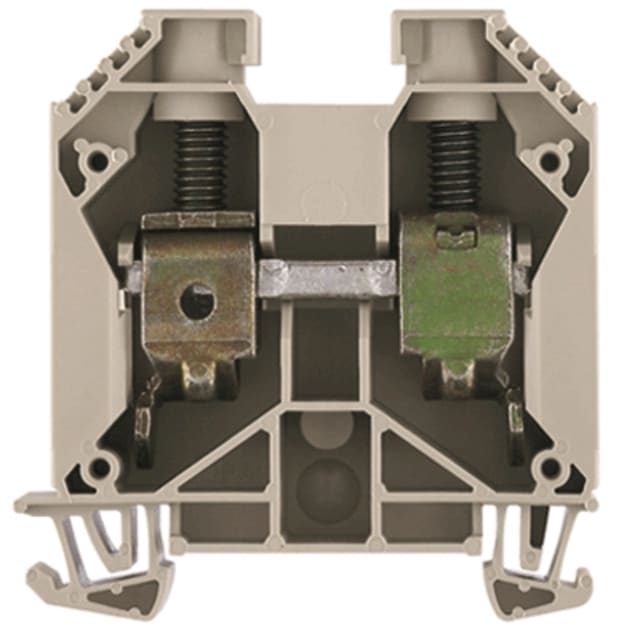

Borne de passage à vis 35 mm² 1000 V WDU 35 1020500000

Borne de passage à vis 35 mm² pour raccordement de puissance sur rail DIN

La borne de passage à vis WDU 35 est conçue pour assurer un raccordement traversant propre, lisible et robuste dans les armoires, coffrets et tableaux électriques. Son format pour rail DIN 35 mm permet une intégration simple dans les ensembles de distribution et de câblage où la tenue mécanique du conducteur et la clarté de repérage sont essentielles. Avec une tension assignée de 1000 V et un courant nominal de 125 A, elle répond aux besoins des circuits de puissance et des liaisons de section importante.

Connexion à vis adaptée aux conducteurs cuivre de forte section

Cette borne accepte des conducteurs cuivre de différentes natures, ce qui facilite le raccordement sur chantier comme en atelier. Elle convient aux conducteurs souples de 2,5 à 35 mm², aux conducteurs multifilaires jusqu’à 50 mm² et aux conducteurs monofils de 2,5 à 16 mm². Cette polyvalence permet d’unifier le câblage sur une même technologie de connexion, tout en conservant une borne clairement dimensionnée pour une section nominale de 35 mm².

Deux points de connexion pour réaliser un passage direct net et fonctionnel

La WDU 35 dispose de deux points de connexion sur un seul étage, ce qui en fait une borne de passage idéale pour relier proprement une arrivée et un départ dans un cheminement électrique linéaire. Ce principe de raccordement traversant simplifie l’organisation des potentiels dans le bornier, améliore la lisibilité du câblage et aide à maintenir une implantation ordonnée dans les ensembles de distribution, de commande et d’alimentation.

Encombrement maîtrisé pour coffrets et tableaux techniques

Avec une largeur de 16 mm et une hauteur de 60 mm, cette borne offre un bon compromis entre capacité de raccordement et compacité sur rail. Elle convient aux installations où l’on doit faire transiter des sections importantes sans surcharger inutilement le bornier. Son implantation sur rail DIN 35 mm permet de composer des rangées homogènes, cohérentes et faciles à maintenir dans le temps, en particulier dans les coffrets où chaque millimètre compte.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est prévu pour les usages d’installation et de câblage nécessitant une bonne tenue en service. La borne est donnée pour une température de fonctionnement continue de -60 à 130 °C, ce qui la rend pertinente pour des environnements industriels ou techniques soumis à des variations thermiques importantes. Sa teinte beige facilite en outre l’identification visuelle dans les ensembles de bornes de raccordement traditionnels.

Mise en œuvre pratique pour un serrage maîtrisé

La technologie de raccordement à vis reste un choix apprécié lorsque l’on recherche un serrage franc et une compatibilité étendue avec plusieurs types de conducteurs. Sur ce modèle, le raccordement latéral favorise une implantation rationnelle dans le bornier, et la borne est prévue pour une longueur de dénudage de 18 mm. Elle convient ainsi aux monteurs qui souhaitent un câblage précis, stable et facile à contrôler lors de l’assemblage ou de la maintenance.

Un choix pertinent pour distribution, interconnexion et transit de puissance

Cette borne de passage 35 mm² trouve naturellement sa place dans les tableaux de répartition, armoires industrielles, coffrets d’automatisme, équipements techniques du bâtiment et ensembles de câblage de puissance. Elle est particulièrement adaptée lorsqu’il faut faire transiter un potentiel de manière claire entre deux conducteurs, avec une capacité électrique élevée et un format compatible avec les architectures standard sur rail DIN.
