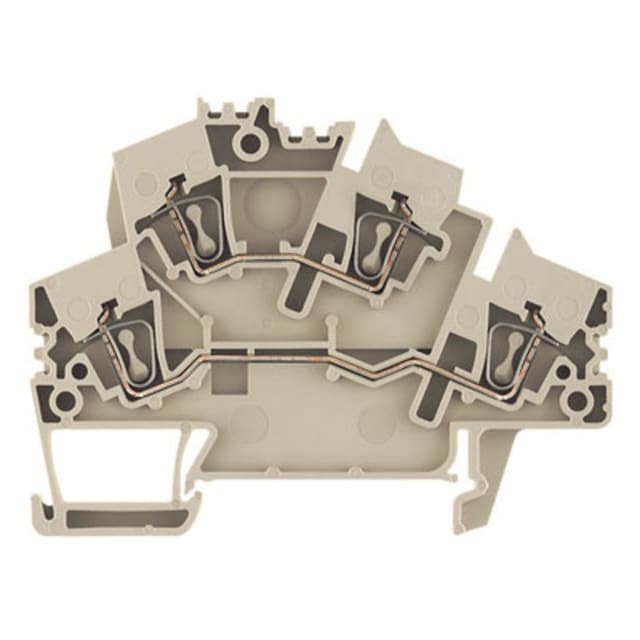

Borne double étage ZDK 2.5-2 Weidmüller 1790990000

Borne double étage compacte pour rail DIN 35 mm

La borne double étage ZDK 2.5-2 Weidmüller est conçue pour le câblage de tableaux électriques lorsque la densité de raccordement doit rester élevée sans élargir inutilement l’encombrement sur rail. Son format étroit de 5,1 mm permet d’optimiser l’espace disponible tout en proposant deux niveaux de connexion distincts dans un seul corps de borne. Cette configuration convient particulièrement aux armoires et coffrets où l’organisation des conducteurs doit rester lisible et rationnelle.

Raccordement à ressort à cage pour un câblage rapide et net

Cette borne intègre un raccordement à ressort à cage sur ses deux niveaux. Ce principe facilite l’insertion des conducteurs et apporte une mise en œuvre adaptée aux opérations de câblage répétitives en atelier comme aux interventions en maintenance. Il permet de raccorder des conducteurs rigides, souples et multibrins dans les plages prévues, avec une bonne tenue de connexion et un travail propre dans les ensembles de distribution, de commande et d’automatisme.

Deux étages pour structurer les liaisons dans le tableau

Avec ses 2 étages et ses 2 reglettes à bornes par étage, la ZDK 2.5-2 répond aux besoins de répartition et de passage de conducteurs sur des circuits où la place est comptée. Ce type de borne est particulièrement utile pour séparer visuellement des départs, organiser des potentiels ou simplifier le repérage dans les borniers. Dans une implantation de tableau, ce double niveau aide à conserver une architecture plus ordonnée qu’avec une succession de bornes simples occupant davantage de largeur.

Capacité de raccordement adaptée aux sections courantes

Cette borne accepte les conducteurs monofilares de 0,5 à 4 mm² ainsi que les conducteurs multifilaires et les conducteurs à brins fins de 0,5 à 2,5 mm², avec ou sans gaine selon les plages indiquées. Elle couvre ainsi les sections fréquemment rencontrées dans le câblage de commande, de distribution auxiliaire et d’interconnexion en coffret. Son calibre nominal de 2,5 mm² en fait une solution pertinente pour de nombreux montages industriels et tertiaires nécessitant compacité et polyvalence.

Caractéristiques électriques pour bornier de passage

La borne double étage Weidmüller ZDK 2.5-2 est donnée pour une tension de dimensionnement de 800 V et un courant de dimensionnement de 24 A. Elle est destinée à une fonction de borne de passage, c’est-à-dire à la jonction et au transit de conducteurs dans un bornier sur rail DIN. Ce positionnement la rend adaptée aux ensembles où l’on recherche une borne compacte capable d’accompagner des circuits de puissance modérée ou des liaisons de signal selon l’architecture du tableau.

Corps isolant thermoplastique et tenue en température étendue

Son corps isolant en thermoplastique répond aux contraintes habituelles d’intégration dans les tableaux électriques. La plage de température de service annoncée, de -60 à 130 °C, permet d’envisager son utilisation dans des environnements techniques exigeants, sous réserve du respect des conditions globales de l’installation. Cette amplitude est un point important pour les intégrateurs qui doivent sélectionner des composants compatibles avec des variations thermiques marquées ou des armoires soumises à des échauffements maîtrisés.

Format pratique pour tableaux, protections et distribution électrique

Avec une hauteur de 72,5 mm et une teinte beige, cette borne s’intègre facilement dans les borniers de tableaux de distribution et de commande en conservant une présentation homogène. Le montage sur rail DIN 35 mm simplifie son intégration dans les coffrets standards. Pour les professionnels recherchant une borne double étage Weidmüller 2,5 mm² peu encombrante, cette référence constitue un choix pertinent pour gagner de la place, structurer le câblage et conserver une implantation claire dans le tableau électrique.
