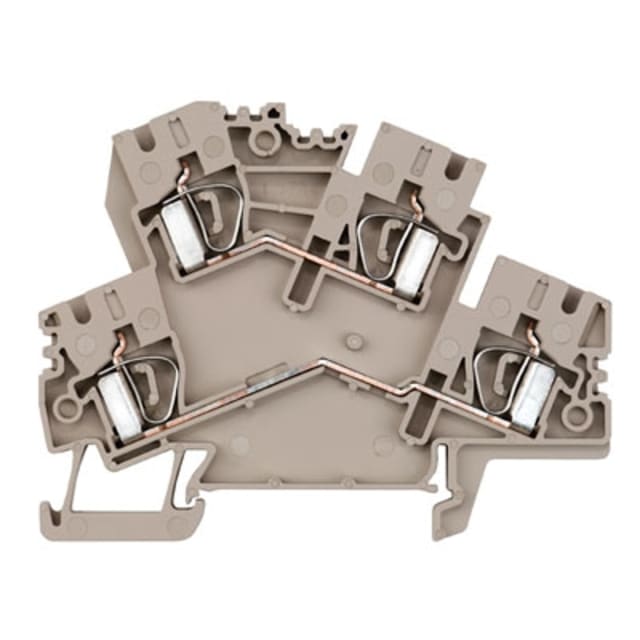

Borne double étage ZDK 4-2 Weidmüller 8670750000

Borne double étage pour câblage dense sur rail DIN

La borne double étage ZDK 4-2 Weidmüller est conçue pour le raccordement et la distribution de conducteurs dans les tableaux électriques lorsque l’optimisation de l’espace est essentielle. Son architecture à 2 étages permet d’augmenter la capacité de connexion sur une largeur réduite de 6,1 mm, tout en conservant une implantation propre et lisible sur rail DIN 35 mm.

Connexion à ressort à cage pour un câblage rapide et net

Cette borne est équipée d’un raccordement à ressort à cage sur ses deux niveaux. Ce mode de connexion facilite l’insertion des conducteurs et convient particulièrement aux opérations de câblage en série, aux armoires de commande et aux ensembles où la régularité de montage est recherchée. Il permet de raccorder des conducteurs souples avec ou sans embout ainsi que des conducteurs rigides et multifilaires, avec des sections adaptées aux usages courants en distribution et en commande.

Format 2 étages pratique pour organiser plusieurs circuits

Grâce à ses 2 étages et à ses 2 reglettes à bornes par étage, la ZDK 4-2 est adaptée aux montages où plusieurs liaisons doivent être regroupées dans un encombrement limité. Ce format est particulièrement intéressant dans les coffrets et tableaux où la place disponible sur rail doit être exploitée au mieux, sans multiplier excessivement le nombre de bornes côte à côte.

Caractéristiques électriques adaptées aux applications de tableau

La borne prend en charge un courant nominal de 32 A et une tension de dimensionnement de 800 V. Elle est ainsi destinée aux applications de raccordement nécessitant une borne de passage compacte, capable de s’intégrer dans des ensembles de distribution, de protection ou de commande. Son calibre en fait un choix pertinent pour de nombreux montages industriels et tertiaires nécessitant une borne de tableau à ressort au format double étage.

Compatibilité avec plusieurs types de conducteurs

La ZDK 4-2 accepte les conducteurs monofilares et multifilaires de 0,5 à 6 mm², ainsi que les conducteurs à brins fins avec ou sans gaine de 0,5 à 4 mm². Cette polyvalence simplifie le choix de la borne lors de la préparation d’un câblage mixte, en permettant de gérer différents types de fils dans une même logique d’appareillage. Pour l’installateur, cela apporte davantage de souplesse au moment du raccordement et du repérage des départs.

Dimensions compactes pour une intégration soignée

Avec une hauteur de 77,6 mm et une largeur de seulement 6,1 mm, cette borne Weidmüller s’intègre facilement dans les rangées de borniers à forte densité. Son coloris beige facilite son intégration dans les ensembles de bornes de tableau et contribue à une présentation homogène de l’armoire. Le montage sur rail DIN 35 mm permet une mise en place simple dans les configurations standards d’appareillage électrique.

Tenue thermique utile pour environnements techniques exigeants

Son corps isolant en thermoplastique est prévu pour une température de service de -50 à 120 °C. Cette plage d’utilisation élargit les possibilités d’intégration dans des environnements techniques soumis à des contraintes thermiques variables. Pour les tableautiers et les professionnels du câblage, cette borne double étage constitue une solution compacte et fonctionnelle pour réaliser des raccordements structurés dans les tableaux électriques.
