Borne de terre à vis pour raccordement sur rail DIN 35 mm

Cette borne de terre sur rail DIN est conçue pour le raccordement des conducteurs de protection dans les coffrets, armoires et ensembles de distribution. Son montage sur rail DIN 35 mm permet une intégration simple dans une implantation modulaire, avec un repérage immédiat grâce à sa finition vert/jaune dédiée à la mise à la terre. Elle convient parfaitement aux besoins de câblage où l’on recherche une borne compacte, lisible et adaptée aux liaisons de protection.

Raccordement à vis pratique pour conducteurs souples et rigides

Le bornier utilise un double raccordement à vis, apprécié pour sa tenue mécanique et sa mise en œuvre directe en installation. Il accepte les conducteurs monofilares de 0,5 à 10 mm², les conducteurs à brins fins sans gaine de 0,5 à 6 mm², ainsi que les conducteurs à brins fins avec gaine de 0,5 à 6 mm². La section multifilaire raccordable est donnée pour 6 mm², ce qui en fait une solution adaptée à de nombreuses configurations de mise à la terre dans les tableaux et sous-ensembles électriques.

Format compact pour optimiser l’espace dans le tableau

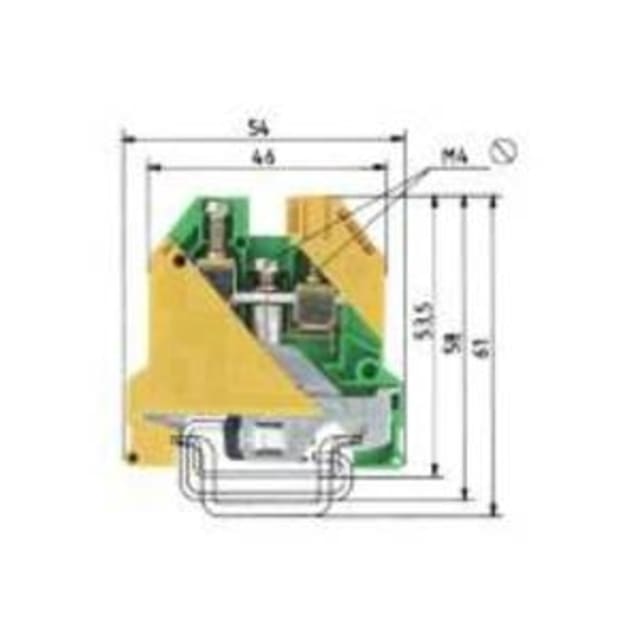

Avec une largeur de 8 mm, une hauteur de 53,5 mm et une profondeur de 54 mm, cette borne de terre DIN à vis prend peu de place sur le rail tout en conservant une manipulation confortable au montage. Ce format facilite la réalisation de rangées propres et cohérentes, notamment lorsque plusieurs points de terre doivent être regroupés dans un espace limité. C’est un choix pertinent pour les intégrateurs et installateurs qui souhaitent conserver une implantation nette sans surcharger le coffret.

Configuration 1 étage avec 2 points de connexion

La borne dispose d’un étage unique avec 2 réglettes à bornes par étage, ce qui permet d’assurer la continuité du conducteur de protection dans une logique de raccordement simple et claire. Cette configuration répond bien aux besoins de distribution de terre dans les équipements modulaires, les armoires de commande ou les tableaux divisionnaires, en facilitant les reprises de conducteur sans complexifier le câblage.

Corps isolant thermoplastique adapté aux environnements d’installation

Le corps isolant en thermoplastique est pensé pour un usage en appareillage de raccordement sur rail. La plage de température de service de -40 à 55 °C permet l’emploi de cette borne dans des environnements techniques variés, en intérieur d’armoire ou de coffret, dès lors que les conditions d’utilisation correspondent aux caractéristiques prévues. Cette conception en fait une borne de terre adaptée aux installations où la stabilité d’implantation et la clarté du raccordement sont essentielles.

Repérage clair pour les circuits de protection

Sa couleur vert/jaune permet d’identifier immédiatement la fonction de mise à la terre au sein du tableau. Ce repérage visuel contribue à une lecture plus rapide du câblage lors du montage, de la maintenance ou d’une intervention ultérieure. La borne est par ailleurs indiquée sans fonction PEN et ne nécessite pas de plaque de fermeture, ce qui simplifie son intégration dans une chaîne de bornes lorsqu’elle est utilisée pour des liaisons de protection dédiées.

Une solution adaptée aux besoins de câblage de terre en coffret

Cette borne de terre 6 mm² sur rail DIN à vis répond aux attentes des professionnels recherchant un bornier de mise à la terre compact, lisible et facile à intégrer dans les ensembles de connexion et de câblage. Elle convient particulièrement pour organiser proprement les départs et reprises de terre dans les installations électriques, avec un mode de raccordement éprouvé et des capacités de connexion compatibles avec de nombreux conducteurs utilisés en tableau.
