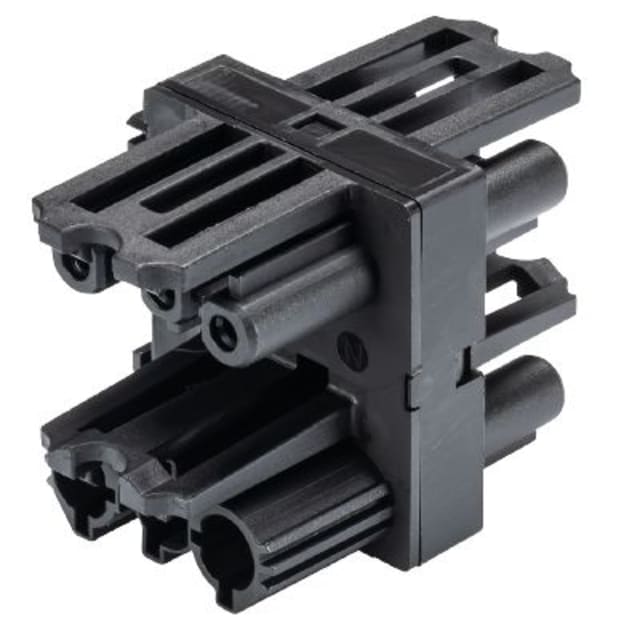

Connecteur électrique 3 pôles GST18I3V 92.030.6953.1

Connecteur GST18I3V 3 pôles pour distribution d’alimentation 1 entrée / 3 sorties

Ce connecteur électrique 3 pôles GST18I3V est conçu pour répartir simplement une alimentation sur plusieurs départs dans les installations enfichables. Sa configuration 1 entrée / 3 sorties permet d’organiser le câblage avec une solution compacte, particulièrement adaptée aux ensembles préfabriqués, aux raccordements techniques et aux montages où la rapidité d’assemblage compte autant que l’encombrement.

Répartition claire des conducteurs L, N et PE

Le produit intègre 3 pôles avec désignation L, N et PE, ce qui facilite une distribution propre de la phase, du neutre et du conducteur de protection. Cette architecture aide à sécuriser le repérage au moment du raccordement et répond aux besoins des professionnels recherchant un connecteur de distribution lisible, pratique à intégrer et cohérent avec les installations enfichables de la gamme GST18.

Calibre 20 A et tension assignée 250 V pour les circuits de distribution

Avec un courant nominal de 20 A et une tension de dimensionnement de 250 V, ce connecteur GST18I3V convient aux usages de distribution d’énergie dans les applications d’installation électrique enfichable. Il permet de constituer des liaisons structurées et rapides sur des circuits nécessitant un format de connexion compact, tout en conservant une capacité de passage adaptée aux usages courants de l’alimentation technique.

Codage mécanique intégré pour limiter les erreurs d’assemblage

Le codage mécanique présent sur ce connecteur contribue à éviter les inversions lors du montage. La couleur de codification noire et le verrouillage intégré directement dans le connecteur renforcent la simplicité d’utilisation sur le terrain, notamment lorsque plusieurs liaisons doivent être mises en place dans un espace réduit. Ce type de conception est particulièrement recherché pour accélérer la pose tout en gardant un assemblage net et cohérent.

Format compact avec fixation intégrée

Avec des dimensions de 59 mm de longueur, 40 mm de hauteur et 37,9 mm de largeur, ce répartiteur reste facile à loger dans un environnement d’installation où chaque millimètre compte. La possibilité de fixation intégrée simplifie son positionnement et favorise une implantation propre dans les coffrages, ensembles techniques ou zones de raccordement nécessitant une distribution ordonnée sans multiplication d’accessoires de maintien.

Matériaux adaptés aux contraintes d’usage en connexion technique

Le boîtier en polyamide (PA) sans halogène s’associe à des contacts en CuZn avec traitement de surface étamé. Cet ensemble répond aux attentes des installateurs qui recherchent un connecteur enfichable pensé pour les usages techniques répétés. La tenue en température constante de la pièce de contact jusqu’à 100 °C et la tension de choc de mesure de 4 kV apportent des caractéristiques utiles pour les environnements d’installation exigeant une connexion stable et bien dimensionnée.

Protection IP20 pour intégration en zone adaptée

Ce connecteur électrique 3 pôles dispose d’un indice de protection IP20. Il est destiné à être intégré dans un environnement compatible avec ce niveau de protection, par exemple à l’intérieur d’un ensemble, d’un volume technique ou d’une installation protégée. Son degré de pollution 2 s’inscrit dans une utilisation maîtrisée, adaptée aux montages électriques structurés où la connexion doit rester accessible, compacte et correctement intégrée.

Un choix pertinent pour le précâblage et les installations enfichables

Grâce à sa conception en répartiteur 3 pôles, son entrée unique, ses 3 sorties et son verrouillage intégré, ce connecteur GST18I3V constitue une solution efficace pour le précâblage, la dérivation d’alimentation et l’organisation des départs. Il convient particulièrement aux professionnels qui souhaitent gagner en lisibilité de montage, simplifier la distribution électrique et conserver une implantation propre dans les installations de connexion et de câblage.
