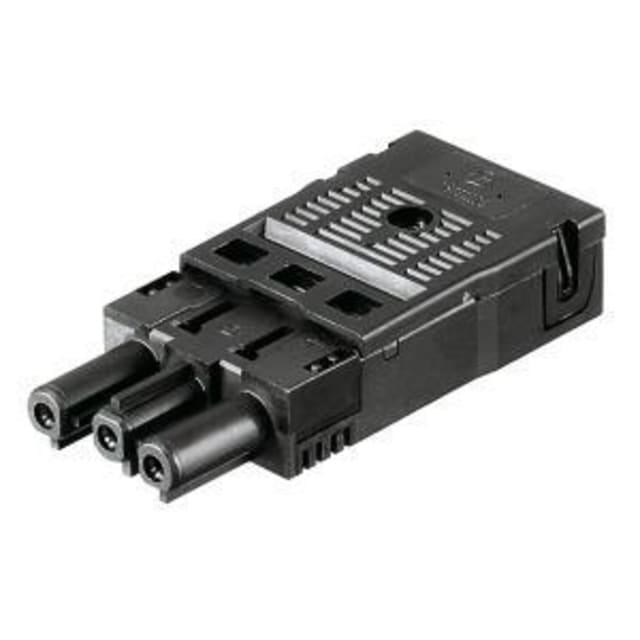

Connecteur femelle GST18i3 3 pôles 250V 20A noir

Connecteur femelle GST18i3 3 pôles pour raccordement électrique rapide

Ce connecteur femelle GST18i3 3 pôles est conçu pour les installations électriques nécessitant une connexion compacte, propre et rapide à mettre en œuvre. Au format douille, il s’intègre dans les systèmes de connexion Wieland de la gamme GST18i3 et convient aux applications d’alimentation en 250 V avec un courant nominal de 20 A. Sa configuration 3 pôles avec repérage L, N et PE permet de réaliser un raccordement clair et immédiatement compréhensible sur les circuits concernés.

Raccordement à ressort à cage pour un câblage net et efficace

Le mode de raccordement à ressort à cage facilite le travail de connexion tout en apportant une mise en œuvre adaptée aux opérations de câblage répétitives. Ce principe permet de raccorder des conducteurs monofilares de 0,5 à 2,5 mm² ainsi que des fils fins de 0,5 à 1,5 mm². Avec deux raccordements possibles par pôle, ce connecteur offre une solution pratique pour certaines configurations de distribution ou de reprise dans un ensemble de câblage structuré.

Format 3 pôles 250V 20A adapté aux ensembles d’alimentation

Avec sa tension de dimensionnement de 250 V et son courant nominal de 20 A, ce connecteur femelle GST18i3 répond aux besoins courants des ensembles de connexion électrique préfabriqués ou semi-préfabriqués. Son codage mécanique et sa codification noire contribuent à limiter les erreurs d’association avec une variante non compatible. Le verrouillage intégré dans le connecteur participe à une liaison stable une fois l’accouplement réalisé, ce qui est particulièrement utile dans les montages où la tenue d’assemblage est un critère important.

Compatibilité de câble et maintien sécurisé lors de l’installation

Ce modèle accepte un diamètre de câble compatible avec les montages de la série, avec décharge de traction intégrée pour mieux accompagner le maintien mécanique du câble dans l’ensemble connecté. Cette conception est intéressante lorsque l’on recherche un connecteur prêt à être intégré dans une ligne de câblage sans ajouter d’accessoire de maintien séparé. Son boîtier en polyamide sans halogène s’inscrit aussi dans une logique de choix technique soignée pour les environnements d’installation intérieure.

Boîtier compact pour intégration dans les espaces limités

Avec des dimensions de 75 mm de longueur, 32,5 mm de largeur et 15,5 mm de hauteur, ce connecteur femelle 3 pôles reste facile à intégrer dans des volumes réduits, plénums techniques, luminaires, faux plafonds ou ensembles de raccordement compacts. Son indice de protection IP20 indique une utilisation sur des parties protégées de l’installation, là où le connecteur n’est pas exposé directement aux projections ou aux poussières fines en environnement non adapté.

Conception technique pensée pour les contraintes d’usage courantes

La pièce de contact en CuZn avec traitement de surface étamé participe à une connexion adaptée aux usages de distribution électrique enfichable. Le connecteur présente une tension de choc de mesure de 4 kV, un degré de pollution 2 et une résistance à la terre de 0,45 mOhm. La résistance maximale à la température constante de la pièce de contact atteint 100 °C, ce qui en fait un composant cohérent pour des montages électriques où la stabilité des caractéristiques de connexion compte dans le temps.

Un connecteur GST18i3 noir conçu pour éviter les confusions de variante

Dans une installation comportant plusieurs familles ou codages de connecteurs, la couleur noire et le codage mécanique de ce modèle aident à identifier rapidement la bonne version au moment du câblage ou de la maintenance. Pour l’installateur, le choix d’un connecteur femelle GST18i3 3 pôles 250V 20A noir permet de rester sur une solution lisible, homogène et adaptée aux assemblages nécessitant une connexion enfichable technique dans l’univers Wieland.
