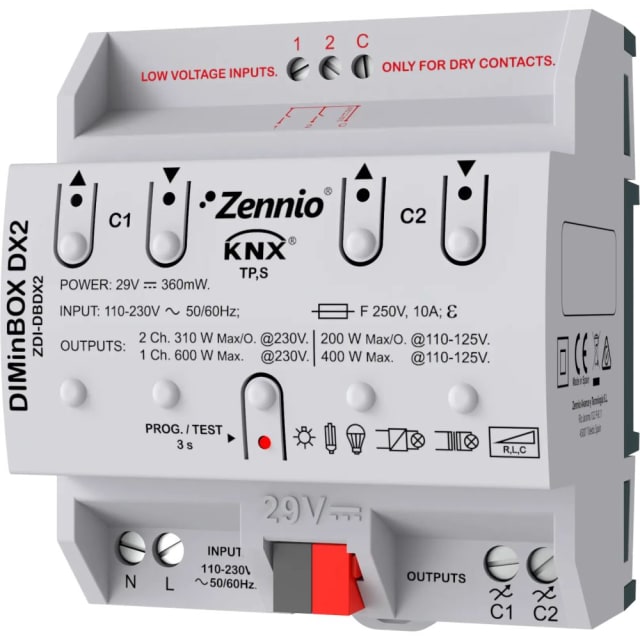

Variateur KNX universel rail DIN 2 canaux ZEZDI-DBDX2

Variateur KNX universel 2 canaux pour pilotage d’éclairage modulaire

Ce variateur KNX universel rail DIN 2 canaux est conçu pour intégrer la variation d’éclairage directement dans une installation domotique sur tableau. Son format modulaire de 4,5 modules permet une implantation propre dans l’armoire électrique, tout en offrant deux sorties de variation pour la gestion indépendante de plusieurs circuits lumineux. Il convient aux projets résidentiels et tertiaires recherchant un actionneur de variation KNX capable de centraliser les commandes d’éclairage dans une architecture bus.

Compatible avec charges RLC, LED dimmables et lampes CFL

Le module accepte différents types de charges, notamment RLC, LED dimmables et CFL, avec détection automatique de la charge pour simplifier la mise en service et limiter les erreurs de configuration. Les courbes de variation configurables apportent un réglage plus fin du comportement lumineux, particulièrement utile avec certaines lampes LED ou fluocompactes dont la progressivité peut varier selon la source. Cette polyvalence permet d’adapter plus facilement le variateur aux contraintes réelles du chantier et au rendu lumineux attendu.

Deux canaux de variation avec gestion de puissance adaptée aux circuits d’éclairage

Chaque canal peut gérer jusqu’à 200 W à 110 VAC, avec une puissance totale maximale de 400 W à 110 VAC. Cette architecture 2 canaux permet de séparer des zones lumineuses, de traiter deux lignes distinctes ou de répondre à des scénarios d’éclairage plus évolués dans le cadre d’un pilotage KNX. Le fonctionnement sans charge minimale constitue un avantage intéressant pour les installations modernes utilisant des sources à faible consommation.

Commande manuelle en façade et exploitation avancée dans l’écosystème KNX

Le contrôle manuel intégré facilite les tests, la maintenance et les interventions directement au tableau, sans dépendre immédiatement d’un organe de commande mural. En complément, le module dispose de 10 fonctions logiques indépendantes qui enrichissent les possibilités de programmation dans ETS pour créer des automatismes d’éclairage cohérents avec le reste de l’installation KNX. Il peut ainsi participer à des scénarios, temporisations, conditions logiques ou interactions entre équipements domotiques.

Deux entrées multifonctions pour boutons, sonde de température ou détecteur

Les 2 entrées embarquées augmentent la souplesse d’intégration en autorisant le raccordement de commandes binaires, de sondes de température ou de détecteurs de mouvement compatibles. Cette conception permet de déporter certaines informations terrain directement vers le variateur, ce qui simplifie l’architecture de câblage et ouvre la voie à des commandes locales ou à des automatismes pilotés par présence et température. Pour l’installateur, cela apporte une solution plus compacte et plus fonctionnelle dans le tableau.

Protections intégrées pour préserver le circuit et la continuité de service

Le variateur intègre plusieurs sécurités utiles en exploitation : protection contre le court-circuit, la surcharge, la surtension et la surchauffe. La surveillance des conditions de fonctionnement contribue à sécuriser l’actionneur et le circuit d’éclairage associé, notamment dans les applications où les charges peuvent évoluer dans le temps. Ce niveau de protection est particulièrement pertinent pour les environnements domotiques où la stabilité du pilotage lumineux et la maîtrise des incidents électriques sont essentielles.

Montage rail DIN et caractéristiques adaptées au tableau électrique

Prévu pour une alimentation bus KNX de 29 VCC avec une plage de 21 à 31 VCC, ce module fonctionne avec une alimentation externe de 110 à 230 VAC en 50/60 Hz. Son indice de protection IP20 le destine à une installation en coffret ou tableau, dans un environnement maîtrisé. Avec des dimensions de 67 x 90 x 79 mm et un poids de 210 g, il s’intègre facilement dans une distribution modulaire, tout en restant adapté aux contraintes classiques de câblage et d’encombrement d’un tableau domotique.
