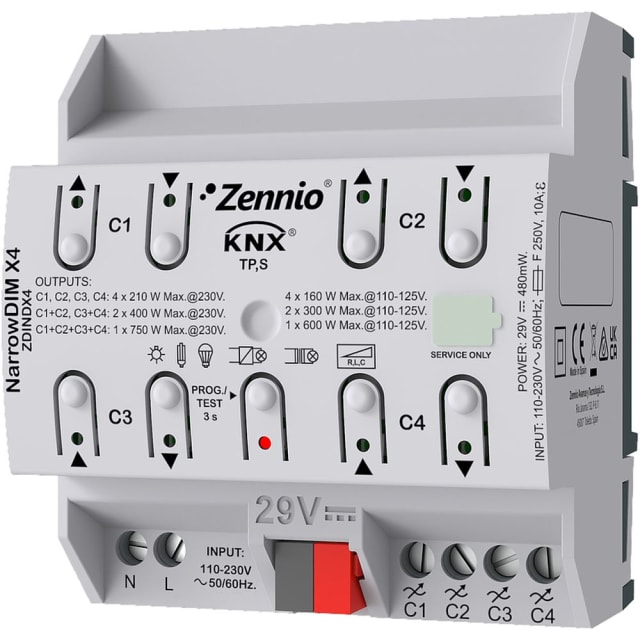

Variateur KNX universel 4 canaux rail DIN ZEZDINDX4

Variateur KNX universel 4 canaux rail DIN ZEZDINDX4 : un pilotage précis et fiable de vos charges d’éclairage

Le variateur KNX universel 4 canaux rail DIN ZEZDINDX4 est un acteur-variateur conçu pour s’intégrer dans une installation domotique KNX, directement sur rail DIN. Il permet de piloter jusqu’à 4 sorties avec une gestion souple des charges d’éclairage, pour des projets résidentiels comme tertiaires où la précision, la stabilité et l’optimisation des tableaux électriques sont essentielles. Grâce à sa compatibilité avec les charges RLC, LED et CFL, ce module répond aux besoins d’installations modernes qui mêlent différentes technologies d’éclairage. Sa détection automatique de charge, ses courbes de variation configurables et sa commande manuelle en font une solution polyvalente, pensée pour faciliter la mise en service comme l’exploitation au quotidien.

Les atouts du ZEZDINDX4

Intégration native au système bus KNX pour une commande centralisée et évolutive. 4 sorties pour gérer plusieurs circuits ou zones d’éclairage. Montage sur rail DIN, idéal pour coffrets et tableaux électriques. Compatibilité universelle avec charges RLC, LED et CFL. Détection automatique de charge pour une adaptation plus simple aux luminaires raccordés. Pas de charge minimale, utile pour certains montages à faible puissance. Commande locale/manuelle pour le test, le réglage ou le dépannage. Affichage LED pour une lecture rapide de l’état du module. Fonctions de protection intégrées contre les défauts électriques courants.

Un variateur modulaire pensé pour les tableaux électriques KNX

Avec son format 4,5 modules, le ZEZDINDX4 s’installe proprement dans un tableau électrique ou un coffret de distribution. Cette implantation sur rail DIN facilite l’organisation des équipements KNX et permet de regrouper les fonctions de commande d’éclairage dans un ensemble compact, lisible et facilement maintenable. Son raccordement bus inclus simplifie l’intégration dans l’écosystème KNX. Le module est adapté aux installations où l’on recherche un pilotage centralisé des lumières, avec la possibilité d’ajuster le niveau d’éclairement selon les usages : ambiance, circulation, bureau, réception, salle de réunion ou pièce de vie.

Une solution polyvalente pour LED, CFL et charges universelles

Ce variateur universel se distingue par sa capacité à gérer différents types de charges, ce qui est particulièrement utile lorsque l’installation comporte plusieurs familles de luminaires. Les courbes de variation pour LED et CFL sont configurables, afin d’adapter le comportement du module à la nature de la charge et d’obtenir une variation plus cohérente selon les équipements installés. La détection automatique de charge contribue également à simplifier l’exploitation. Elle permet d’accompagner plus sereinement les besoins de compatibilité dans des projets où les luminaires peuvent évoluer dans le temps ou être issus de gammes différentes.

Capacités de sortie selon le mode de canal

Le ZEZDINDX4 propose plusieurs niveaux de puissance de sortie selon le mode d’utilisation des canaux, ce qui offre une bonne souplesse de dimensionnement pour les installations KNX. Canal simple : jusqu’à 210 W à 230 VAC, ou 160 W à 110 VAC. Canal double : jusqu’à 400 W à 230 VAC, ou 300 W à 110 VAC. Canal quadruple : jusqu’à 750 W à 230 VAC, ou 600 W à 110 VAC. Ces valeurs doivent être prises en compte lors du choix du circuit à raccorder. Pour un dimensionnement fiable, il est recommandé de vérifier la compatibilité de chaque charge, en particulier avec les sources LED et les ensembles d’éclairage combinés.

Fonctions de sécurité et confort d’exploitation

Ce variateur KNX intègre plusieurs fonctions de surveillance utiles dans un contexte professionnel ou résidentiel exigeant. Elles participent à la protection du matériel et à la continuité de service de l’installation. Détection de court-circuit. Détection de panne d’alimentation. Détection de surtension. Protection contre la surchauffe. Détection de fréquence anormale. Ces fonctions renforcent la fiabilité du module dans le temps, notamment dans les tableaux où plusieurs zones d’éclairage sont commandées de manière centralisée.

Commande locale et retour d’état simplifié

Le ZEZDINDX4 dispose d’une commande sur place/manuelle, pratique lors de la mise en service, des essais ou des opérations de maintenance. L’affichage LED facilite par ailleurs le contrôle visuel rapide de l’état du produit, ce qui améliore le diagnostic au sein du tableau. La présence de 10 fonctions logiques indépendantes apporte aussi de la souplesse dans la configuration KNX. Elle permet d’adapter le comportement du variateur à des scénarios d’usage plus avancés, selon l’architecture du projet domotique.

Caractéristiques techniques principales

Système bus : KNX Modèle : acteur-variateur Type de montage : DIN-rail (DRA) Nombre de sorties : 4 Largeur : 4,5 unités de division Raccordement bus : oui Commande sur place/manuelle : oui Affichage LED : oui Tension : 110…230 V Puissance de sortie : 600…750 W Indice de protection : IP20 Profondeur minimale de boîte d’encastrement : 67 mm Référence fabricant : ZEZDINDX4 Référence commerciale : ZDINDX4 SKU : 6569907 Identifiant global : 8411080790880

Pour quels usages choisir ce variateur KNX ?

Le variateur KNX universel ZEZDINDX4 est particulièrement pertinent lorsque l’on souhaite centraliser la variation de plusieurs zones d’éclairage avec un seul module compact et intégré au tableau. Il convient notamment aux installations où la qualité de variation, la flexibilité de configuration et la supervision KNX sont recherchées. Gestion de plusieurs circuits d’éclairage dans une maison connectée. Commande d’ambiances lumineuses dans des bureaux, salles de réunion ou espaces d’accueil. Intégration dans des tableaux électriques de distribution avec architecture KNX. Rénovation ou extension d’une installation domotique avec besoin de variation universelle.

Points de vigilance avant installation Avant la mise en œuvre, il est important de vérifier la compatibilité réelle des luminaires et des charges à varier, en particulier avec les sources LED. Le réglage des courbes de variation peut être nécessaire pour obtenir un comportement optimal selon les références installées. Le produit est prévu pour un montage sur rail DIN dans un environnement adapté à l’indice IP20. Comme pour tout matériel de tableau, l’installation doit être réalisée dans le respect des règles de l’art et des prescriptions du système KNX.

Un choix fiable pour des installations KNX bien maîtrisées Le variateur KNX universel 4 canaux rail DIN ZEZDINDX4 combine compacité, polyvalence et fonctions de contrôle utiles pour les installations d’éclairage les plus courantes. Sa capacité à travailler avec plusieurs types de charges, son intégration KNX et ses protections embarquées en font une base solide pour piloter des ambiances lumineuses avec précision. Pour une boutique de matériel électrique, c’est un produit particulièrement pertinent à recommander aux clients qui cherchent un variateur modulaire fiable, évolutif et adapté aux tableaux modernes.
