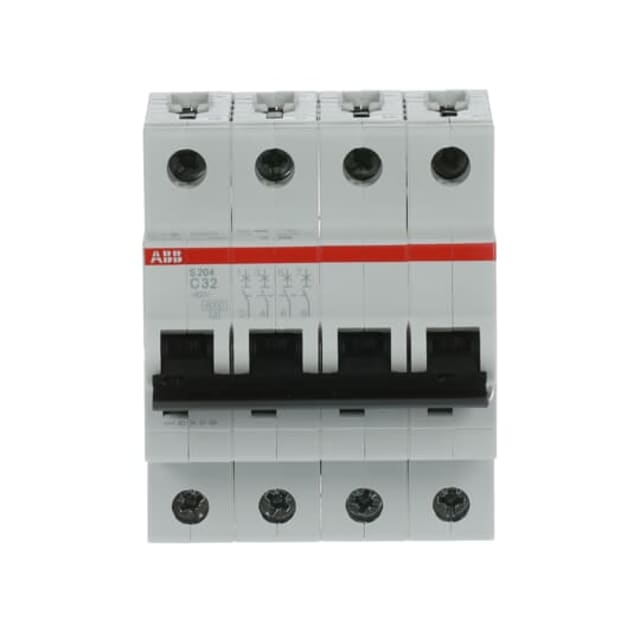

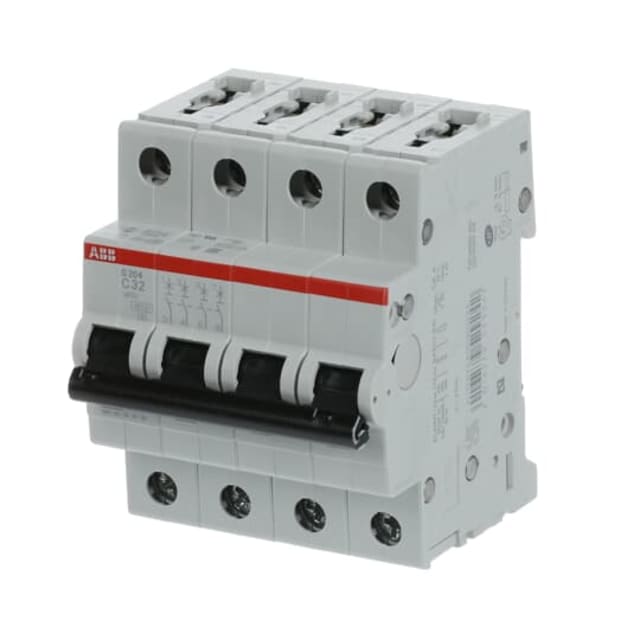

Disjoncteur 4P 32A courbe C 6kA 2CDS254001R0324

Disjoncteur modulaire 4P 32A pour la protection des départs tétrapolaires

Ce disjoncteur modulaire 4P 32A courbe C de la série S200 est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration quadripolaire avec 4 pôles protégés convient aux installations nécessitant une coupure simultanée des quatre conducteurs actifs. Avec un calibre de 32 A, il s’intègre naturellement sur des départs de distribution triphasés avec protection complète des pôles.

Courbe C adaptée aux usages courants en environnement tertiaire et technique

La courbe de déclenchement C permet d’accepter les appels de courant modérés au démarrage tout en assurant une protection adaptée des lignes. Elle est particulièrement pertinente pour des circuits alimentant des équipements usuels, des départs de puissance modérée, ainsi que de nombreuses applications de distribution en bâtiment technique, local professionnel ou armoire électrique. Ce positionnement en fait un choix cohérent lorsqu’il faut concilier continuité d’exploitation et protection du circuit.

Pouvoir de coupure 6 kA en usage modulaire et 20 kA selon IEC 60947-2

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ce qui répond aux besoins classiques de protection modulaire en tableau. Il affiche également un pouvoir de coupure assigné Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, apportant une lecture claire de ses performances dans des environnements de distribution plus exigeants. Cette double référence normative facilite le choix du bon appareil selon le type d’installation et le cadre technique retenu.

Format 4 modules pour une intégration simple sur rail DIN

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre proprement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé simplifie l’organisation des rangées et le repérage des départs. Le raccordement accepte des conducteurs monofilares jusqu’à 35 mm², ce qui offre une bonne souplesse de câblage pour les sections couramment rencontrées en distribution électrique.

Caractéristiques électriques pensées pour la distribution AC/DC

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service 50 à 60 Hz permet son intégration dans de nombreuses architectures de distribution. La catégorie de surtension 3, le degré de pollution 3 et la classe de limitation énergétique 3 apportent des indications utiles pour les intégrateurs recherchant un appareil cohérent avec les contraintes habituelles d’un tableau de répartition.

Exploitation sécurisée en tableau avec protection IP20

Destiné à être installé dans un tableau ou un coffret, cet appareil présente un indice de protection IP20. Il est conçu pour une utilisation dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son emploi dans des environnements techniques variés. L’absence de conducteur neutre à connexion confirme qu’il s’agit ici d’un véritable 4 pôles protégés, à choisir lorsque le schéma d’installation impose la protection de chaque pôle concerné.

Une solution adaptée aux extensions et aux ensembles modulaires évolutifs

La possibilité d’ajouter des dispositifs supplémentaires constitue un atout pour les tableaux appelés à évoluer. Ce disjoncteur peut ainsi s’inscrire dans une logique d’équipement modulaire cohérente, qu’il s’agisse d’améliorer la signalisation, la commande ou les fonctions associées au départ protégé. Pour l’installateur comme pour l’exploitant, cela permet de conserver une base de protection 4P 32A claire, évolutive et facile à intégrer dans une distribution électrique structurée.
