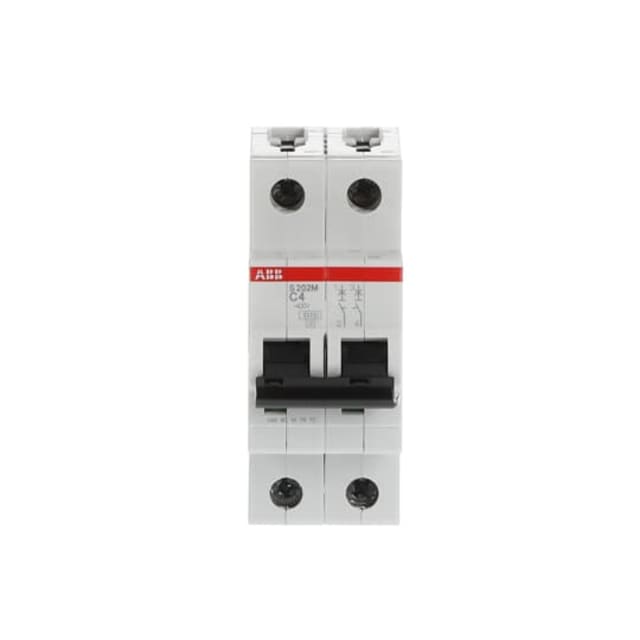

Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044

Protection bipolaire 4 A pour circuits exigeant une coupure nette

Ce disjoncteur modulaire bipolaire 4 A courbe C est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits où la coupure simultanée des deux pôles est recherchée. Son calibre de 4 A le destine aux départs de faible intensité, tandis que sa courbe C convient aux usages pouvant présenter un appel de courant modéré à la mise sous tension. En tableau, il apporte une protection précise et une intégration cohérente dans les ensembles de distribution basse tension.

Pouvoir de coupure élevé pour tableaux tertiaires et industriels

Avec un pouvoir de coupure de 10 kA selon EN 60898 et jusqu’à 15 kA selon IEC 60947-2, ce modèle de la série S200M répond aux environnements où le niveau de court-circuit présumé impose un appareil renforcé. Ce positionnement en fait un choix pertinent pour les installations de distribution où l’on recherche un disjoncteur modulaire capable d’accompagner des architectures plus contraintes que les applications résidentielles courantes.

Configuration 2P avec deux pôles protégés

Ce disjoncteur 2P protège bien les deux pôles, avec une largeur de 2 modules seulement. Cette conception facilite l’intégration dans les coffrets et tableaux modulaires tout en conservant une lecture claire de l’appareillage. L’absence de neutre dédié à la connexion oriente le produit vers les configurations où les deux conducteurs doivent être protégés et coupés ensemble, ce qui simplifie la sélection pour certaines lignes spécifiques en distribution AC/DC.

Déclenchement courbe C adapté aux charges à appel de courant modéré

La courbe de déclenchement C est particulièrement adaptée aux circuits susceptibles de générer un courant d’appel supérieur à celui d’une charge purement résistive, comme certains auxiliaires, commandes, petits équipements techniques ou départs spécialisés. Elle aide à éviter les déclenchements intempestifs au démarrage, tout en maintenant une protection efficace contre les défauts. Pour l’installateur, cela permet d’affiner le choix du disjoncteur en fonction du comportement réel du circuit à protéger.

Montage sur rail DIN et raccordement pratique en armoire

Prévu pour une pose en tableau modulaire, ce disjoncteur présente une profondeur totale de 71 mm et accepte des conducteurs monofilares de 0 à 35 mm². Son format standardisé facilite son intégration dans les coffrets de distribution et dans les armoires électriques compactes. La possibilité d’ajouter des dispositifs supplémentaires permet aussi de faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’auxiliaires, sans changer de base de protection.

Caractéristiques électriques pensées pour la tenue en service

Ce modèle fonctionne en 50/60 Hz et en type de tension AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et sa classe de limitation énergétique 3 participent à une bonne maîtrise des contraintes électriques au sein du tableau. Ces données sont utiles pour sélectionner un disjoncteur cohérent avec l’environnement d’installation et le niveau d’exigence du départ concerné.

Format technique adapté aux conditions d’exploitation courantes

Ce disjoncteur modulaire est donné pour une température de fonctionnement de -25 à +55 °C, avec un indice de protection IP20 au niveau de l’appareil. Sa puissance dissipée de 3,6 W doit être prise en compte dans l’étude thermique du coffret, en particulier lorsque plusieurs protections sont regroupées dans un espace réduit. Pour le professionnel, ces informations facilitent le dimensionnement du tableau et le choix d’un appareil bien adapté aux contraintes réelles de service.
