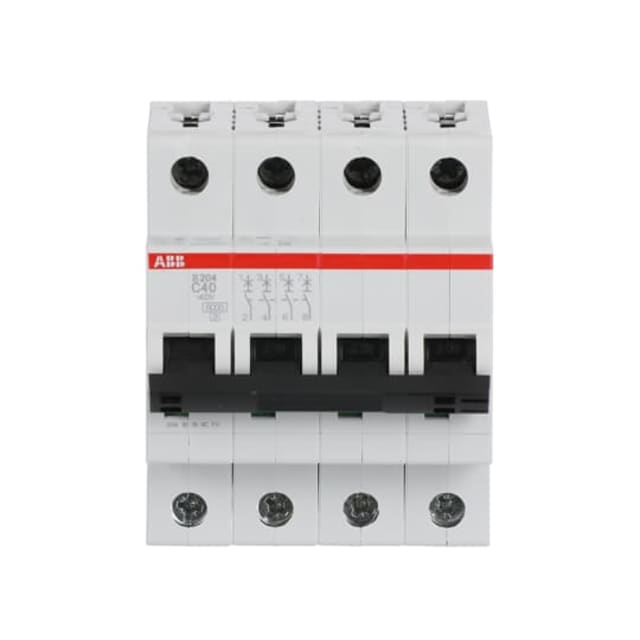

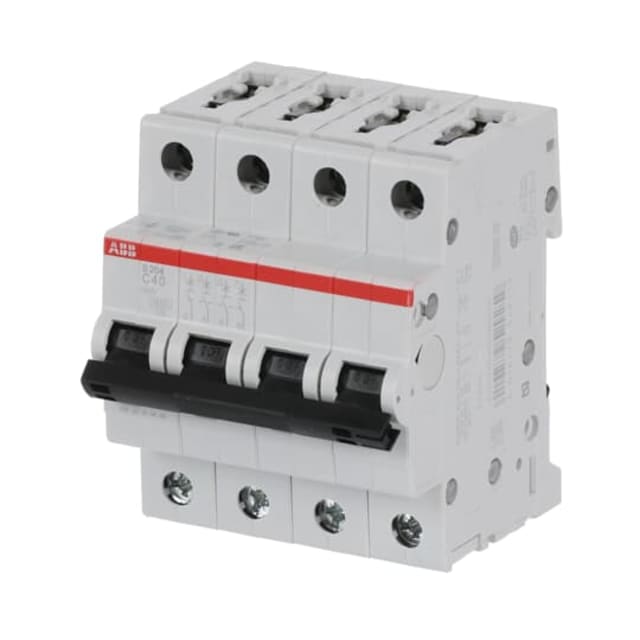

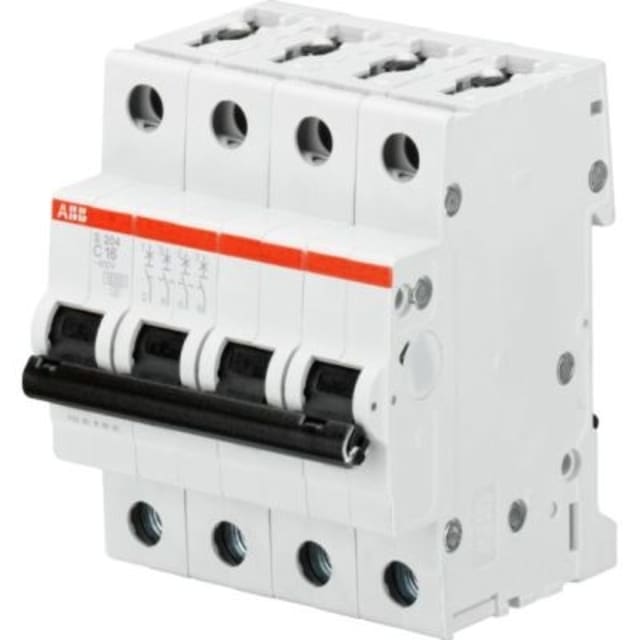

Disjoncteur 4P 40A courbe C 6kA 2CDS254001R0404

Protection quadripolaire 40 A pour tableaux de distribution

Ce disjoncteur modulaire 4P 40A courbe C de la série S200 est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des départs quadripolaires. Son calibre de 40 A le destine aux circuits de puissance nécessitant une coupure simultanée sur quatre pôles, avec une intégration simple dans un tableau de distribution sur rail DIN. Son format 4 modules facilite l’implantation dans les coffrets où l’optimisation de l’espace reste importante.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant à l’enclenchement modérées, comme certains équipements tertiaires, circuits de distribution ou départs alimentant des charges mixtes. Elle permet de limiter les déclenchements intempestifs tout en maintenant une protection efficace de l’installation. Ce positionnement en fait un choix pertinent lorsqu’il faut concilier continuité d’exploitation et sécurité des conducteurs.

Pouvoir de coupure 6 kA en usage modulaire

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur répond aux besoins des tableaux modulaires de distribution où le niveau de court-circuit présumé reste compatible avec cette valeur. Il dispose également d’une valeur Icu de 10 kA selon IEC 60947-2 à 230 V, ce qui apporte une lecture claire de ses performances selon les référentiels de l’appareillage modulaire. La classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Configuration 4 pôles protégés pour coupure complète du circuit

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, sans neutre à connexion dédiée. Cette configuration est recherchée lorsque la protection doit s’exercer sur l’ensemble des conducteurs actifs du circuit. Elle convient aux architectures de distribution nécessitant une coupure franche et simultanée sur quatre voies, notamment dans certains environnements techniques, armoires de répartition ou installations alimentant des charges triphasées avec exigences de sectionnement associées.

Raccordement souple et intégration pratique en coffret

Le raccordement accepte des conducteurs monofilares jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm², ce qui permet de couvrir une large variété de sections en câblage de tableau. Sa profondeur totale de 69 mm et sa largeur de 4 unités de division simplifient son intégration dans les enveloppes modulaires usuelles. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager des montages évolutifs selon les besoins du tableau.

Caractéristiques électriques adaptées aux réseaux AC/DC

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa plage de fréquence 50 à 60 Hz couvre les usages standards en distribution électrique. Ces caractéristiques en font un appareil cohérent pour des applications modulaires où la tenue électrique, la coordination dans le tableau et la compatibilité avec les conditions normales d’exploitation sont des critères décisifs.

Conditions d’utilisation en environnement technique intérieur

Prévu pour un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, avec un degré de pollution 3 et une catégorie de surtension 3, ce qui correspond aux contraintes rencontrées dans de nombreux locaux techniques et armoires de distribution. Sa puissance dissipée de 19,2 W doit être prise en compte lors du dimensionnement thermique du coffret, en particulier dans les tableaux compacts ou fortement équipés.
