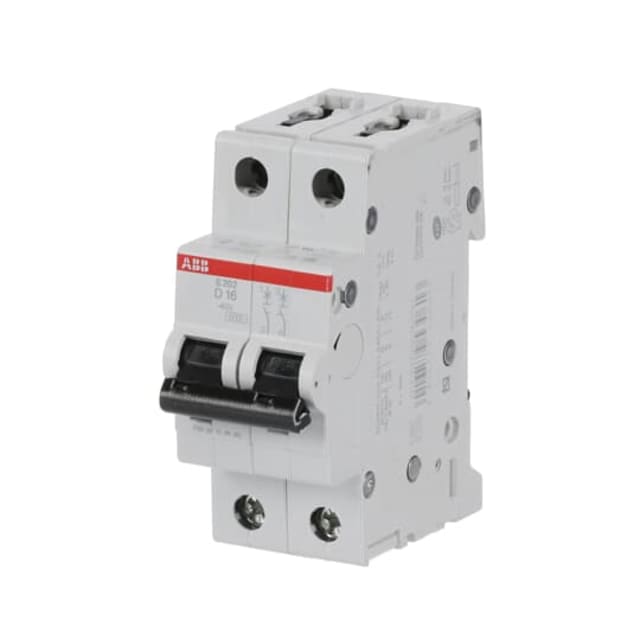

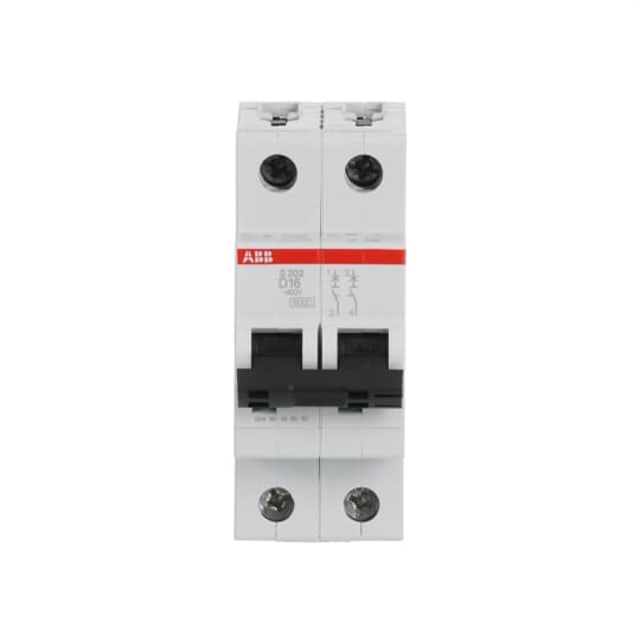

Disjoncteur modulaire 2P 16A courbe D 6kA 2CDS252001R0161

Protection bipolaire 16 A pour circuits soumis à des appels de courant élevés

Ce disjoncteur modulaire 2P 16A courbe D est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des départs nécessitant une tolérance adaptée aux forts courants d’appel. Sa courbe D le rend particulièrement pertinente pour certaines charges à démarrage marqué, comme des équipements électromécaniques ou des applications techniques spécifiques, tout en conservant une protection modulaire compacte au tableau.

Format 2 modules pour intégration simple sur rail DIN

Avec ses 2 pôles protégés et sa largeur de 2 unités de division, ce modèle s’intègre facilement dans un coffret ou une armoire de distribution. Son format modulaire permet une implantation propre dans les tableaux électriques, sans encombrement inutile. Sa profondeur totale de 69 mm favorise également une mise en place compatible avec les architectures courantes de distribution.

Pouvoir de coupure 6 kA en usage modulaire

Ce disjoncteur offre un pouvoir de coupure assigné de 6 kA selon EN 60898 aussi bien à 230 V qu’à 400 V, ce qui le destine à la protection de circuits terminaux dans des installations où une coupure efficace des défauts est attendue. Il dispose aussi de valeurs Icu selon IEC 60947-2 de 20 kA à 230 V et 10 kA à 400 V, apportant une lecture technique utile pour les environnements de distribution exigeants.

Déclenchement thermique et magnétique pour une protection complète

La technologie de ce disjoncteur modulaire repose sur deux mécanismes complémentaires : un déclenchement thermique temporisé pour la protection contre les surcharges et un déclenchement électromécanique pour les courts-circuits. Cette combinaison permet de protéger efficacement les conducteurs et les équipements raccordés, avec une classe de limitation énergétique 3 qui participe à la maîtrise des effets d’un défaut sur l’installation.

Caractéristiques électriques adaptées aux tableaux de distribution

Ce modèle est prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de fonctionnement 50 à 60 Hz permet son utilisation dans de nombreuses configurations de distribution basse tension. Le neutre n’est pas à connexion dédiée, ce qui correspond à une conception 2 pôles protégés pensée pour la coupure simultanée des deux conducteurs concernés.

Raccordement souple ou rigide pour un câblage pratique

Le disjoncteur accepte des sections de conducteurs monofilaire jusqu’à 35 mm² et multifilaire jusqu’à 25 mm², ce qui facilite son intégration dans des tableaux neufs comme en rénovation. Cette plage de raccordement permet d’adapter le câblage selon la section réellement utilisée sur le départ protégé, tout en gardant une solution cohérente pour les besoins courants en protection modulaire.

Conçu pour un environnement technique de tableau électrique

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 3, ce disjoncteur est destiné à être installé dans son environnement normal de coffret ou d’armoire. Il fonctionne dans une plage de température ambiante de -25 à +55 °C et présente une puissance dissipée de 5 W, des données utiles pour le choix du matériel dans une distribution électrique structurée.

Compatible avec des accessoires de la gamme modulaire

Issu de la série S200, ce disjoncteur peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite l’évolution du tableau selon les besoins d’exploitation ou de signalisation. C’est un choix pertinent pour les professionnels et installateurs recherchant un disjoncteur bipolaire 16 A courbe D 6 kA au format modulaire, clair à identifier et adapté aux montages de protection et de distribution électrique.
