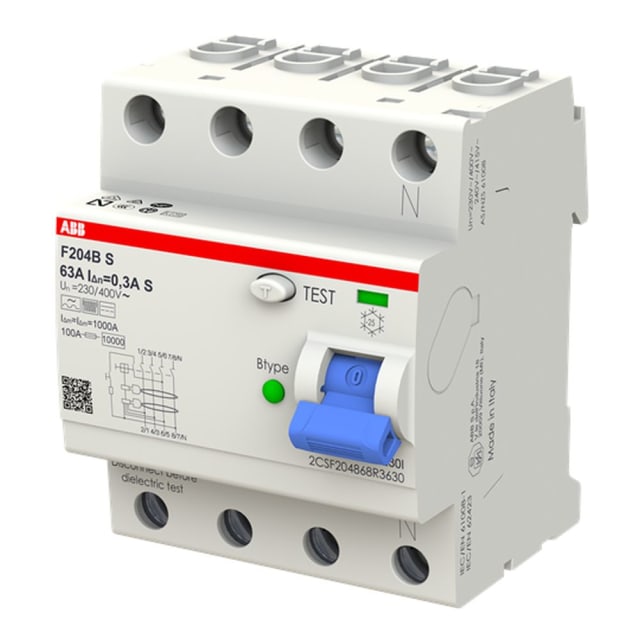

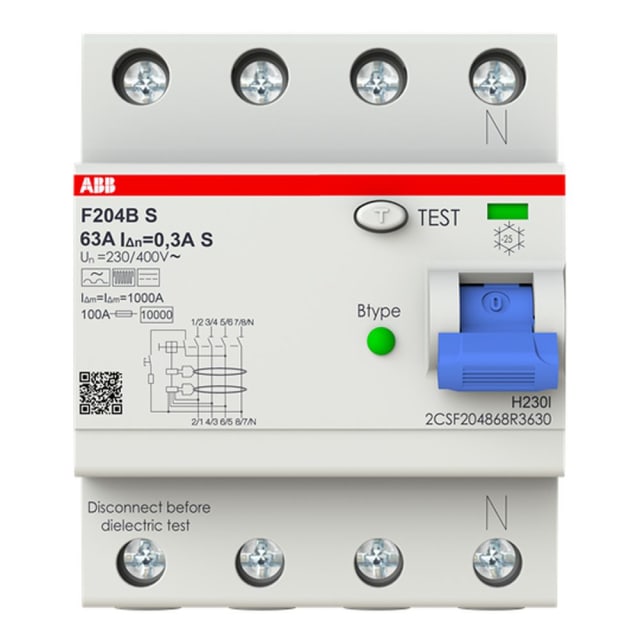

Interrupteur différentiel sélectif type B 4P 63A 300mA
1,047.84€ HTVA
1 en stock
1 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 1,047.84€ | 0% |
| 3-5 | 1,026.89€ | 2% |
| 6-10 | 1,016.41€ | 3% |
| 11+ | 1,005.93€ | 4% |
Protection différentielle sélective pour installations exigeantes
Ce interrupteur différentiel sélectif type B 4P 63A 300mA de la série F200 est conçu pour assurer une protection différentielle fiable sur des installations triphasées 400 V nécessitant un haut niveau de détection des courants de défaut. Grâce à son type B, il est adapté à la surveillance de courants différentiels de formes variées, y compris dans des environnements comportant des charges électroniques, des variateurs ou des équipements susceptibles de générer des composantes continues ou mixtes.
Sa fonction sélective permet une meilleure coordination avec les dispositifs différentiels placés en aval, afin de limiter les déclenchements intempestifs et de conserver une continuité de service plus élevée dans les tableaux électriques. C’est un choix pertinent pour les installations où la disponibilité et la sélectivité sont importantes.
Les atouts de ce modèle
4 pôles : adapté aux circuits triphasés avec neutre. Courant nominal 63 A : pour des départs et tableaux nécessitant une capacité adaptée à des charges conséquentes. Sensibilité 300 mA : niveau couramment utilisé pour la protection des personnes en complément des dispositifs adaptés en aval et pour la protection des installations. Type B : prend en charge des courants différentiels spécifiques liés à l’électronique de puissance. Version sélective : améliore la coordination des protections différentielles en cascade. Montage sur barre DIN : intégration simple dans un coffret ou un tableau modulaire.
Caractéristiques techniques essentielles
Ce différentiel affiche une tension de dimensionnement de 400 V et fonctionne en 50/60 Hz. Il dispose d’une tension d’isolement de mesure Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV, avec une résistance aux courants de choc de 3 kA. Son indice de protection IP20 correspond à une installation dans un tableau fermé, hors contact direct avec les parties actives.
La largeur de 4 unités de division facilite le repérage et l’implantation sur rail DIN. Sa profondeur totale de 69,5 mm permet une intégration maîtrisée dans les coffrets standards. Les conducteurs raccordables en monofilaire ou multifilaire sont acceptés dans une plage de 1 à 25 mm².
Pour quelles applications ?
Ce modèle est particulièrement adapté aux installations où l’on retrouve des équipements électroniques sensibles, des alimentations spécifiques, des systèmes de variation ou certains usages industriels et tertiaires. Il trouve sa place dans les tableaux de distribution, les protections différentielles en tête de départ ou en coordination avec d’autres appareils modulaires.
Son usage est recommandé lorsque l’on souhaite une protection différentielle plus adaptée aux installations complexes qu’un différentiel standard, tout en conservant une architecture de tableau propre et rationnelle.
Points de vigilance avant installation
Vérifier la compatibilité de l’architecture du tableau avec un appareil 4P de 4 modules. S’assurer que le courant nominal de 63 A correspond bien au circuit protégé et à l’étude de dimensionnement. Prévoir la sélectivité amont/aval avec les autres différentiels de l’installation. Contrôler la section des conducteurs et le respect du mode de raccordement prévu dans l’armoire ou le coffret. Confier le montage et le raccordement à un professionnel qualifié pour garantir la sécurité et la conformité de l’installation.
Identification produit
Pour éviter toute confusion avec une variante proche, référez-vous aux identifiants suivants : référence fabricant 2CSF204868R3630, référence commerciale F204BS-63/0,3, SKU 7331051. Ce repérage est utile pour choisir exactement le bon interrupteur différentiel de la série F200.
En résumé
L’interrupteur différentiel sélectif type B 4P 63A 300mA est une solution robuste et adaptée aux tableaux électriques nécessitant une protection différentielle avancée, une bonne sélectivité et une compatibilité avec les charges électroniques. Il combine format modulaire, montage simple sur rail DIN et caractéristiques techniques pensées pour les installations triphasées exigeantes.
Documentation PDF
Caractéristiques techniques
| Nombre de pôles | 4 |
|---|---|
| Courant de défaut de dimensionnement | 0.3 A |
| Courant nominal | 63 A |
| Type de courant différentiel | B |
| Largeur en unités de division | 4 |
| Type de montage | barre DIN |
| Type sélectif | oui |
| Tension de dimensionnement | 400 V |
| Type micro-retardé | non |
| Tension d'isolement de mesure Ui | 440 V |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50/60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Type de tension | AC |
| Avec dispositif de verrouillage | non |
| Résistance aux courant de choc | 3 kA |
| Classe de protection (IP) | IP20 |
| Profondeur totale | 69.5 mm |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Puissance dissipée | 15.6 W |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Degré de pollution | 3 |
| Température ambiante durant le fonctionnement | -25...70 °C |
| Antidéflagrant | non |
Produits de la même série que le produit consulté
Ce différentiel sélectif type B est-il adapté en amont d’un ou plusieurs autres différentiels ?
Oui, c’est précisément l’intérêt d’un modèle sélectif : il se place en tête de ligne pour mieux coordonner la protection avec des différentiels en aval et limiter les déclenchements intempestifs. Il reste toutefois essentiel de vérifier la sélectivité avec les appareils installés après lui et le schéma de l’installation.
Dans quels cas choisir un différentiel type B plutôt qu’un type AC ou A ?
Le type B est à privilégier lorsqu’il faut détecter aussi certains défauts à composante continue, notamment dans des installations avec des équipements électroniques spécifiques. Si votre usage ne l’exige pas, un type différent peut suffire ; le choix doit donc être fait selon les récepteurs et le dossier d’installation.
Ce modèle 4 pôles se monte-t-il sur un tableau électrique standard ?
Oui, il est prévu pour un montage sur barre DIN et occupe 4 modules de largeur. Vérifiez simplement que votre coffret dispose de l’espace disponible et que le peigne ou le câblage de répartition est compatible avec l’encombrement du produit.
Peut-on raccorder des conducteurs de sections différentes sur cet interrupteur différentiel ?
Oui, les conducteurs monofilaire et multifilaire indiqués peuvent être raccordés dans la plage prévue par la fiche technique. Il faut respecter les sections admissibles, le serrage recommandé et les règles de câblage du tableau pour éviter tout échauffement ou mauvais contact.
Ce différentiel convient-il à une alimentation triphasée avec neutre ?
Oui, avec ses 4 pôles, il est destiné aux circuits triphasés avec neutre. Le raccordement doit cependant être réalisé en respectant l’ordre des phases, le neutre et le schéma de l’installation.
Quelle est la place à prévoir dans le tableau pour l’installer ?
Prévoyez un espace équivalent à 4 modules sur rail DIN, plus le dégagement nécessaire pour le câblage en amont et en aval. Sa profondeur totale est de 69,5 mm, ce qui est important à vérifier si le tableau est peu profond.
