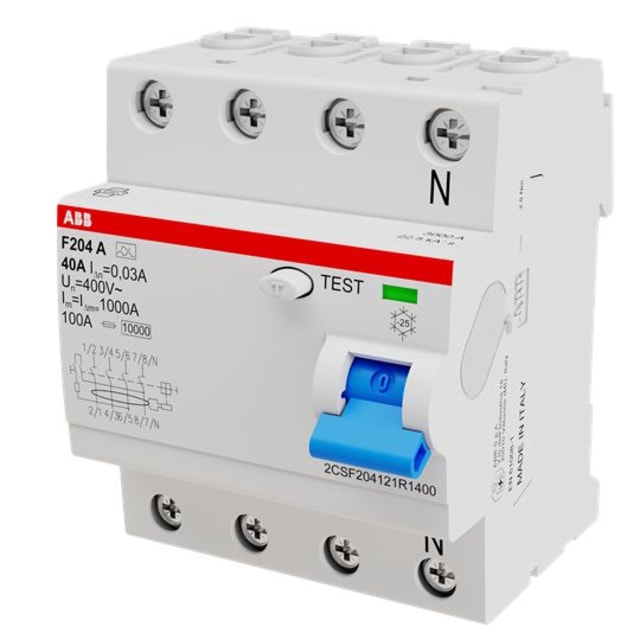

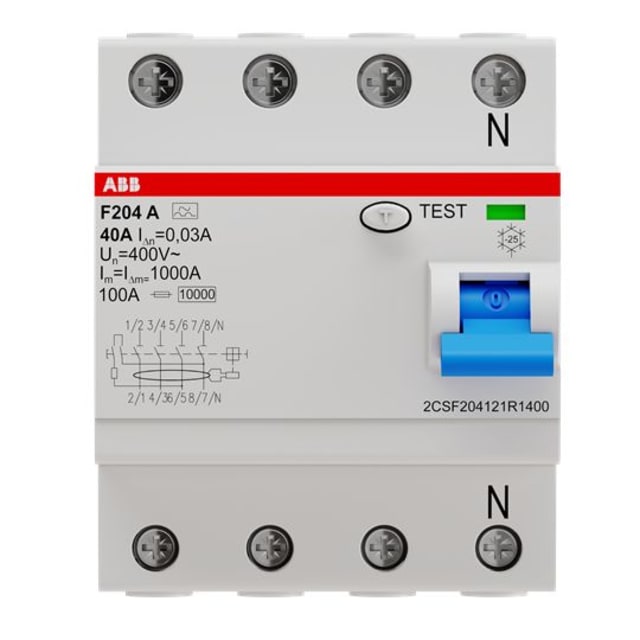

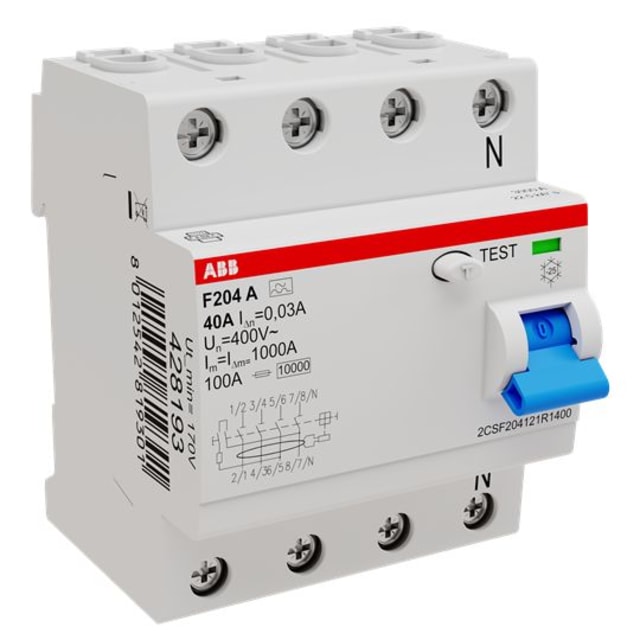

Interrupteur différentiel 4P 40A 30mA 2CSF204121R1400

Interrupteur différentiel tétrapolaire pour protection des circuits triphasés

Cet interrupteur différentiel 4P 40A 30mA de la série F200 est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur des installations triphasées avec neutre. Son calibre 40 A permet son intégration dans de nombreux tableaux de distribution, tandis que sa sensibilité 30 mA répond aux besoins de protection des personnes et de protection complémentaire des circuits terminaux. Son format 4 modules facilite son implantation dans les coffrets et armoires sur rail DIN.

Type A adapté aux défauts différentiels en courant alternatif et composante continue pulsée

Grâce à son type différentiel A, cet appareil convient aux usages actuels où les équipements peuvent générer des défauts à composante continue pulsée, en plus des courants alternatifs classiques. Il constitue ainsi un choix pertinent pour des circuits alimentant des appareils électroniques, automatismes, électroménagers ou autres charges modernes susceptibles d’exiger une détection différentielle plus adaptée qu’un modèle de type AC.

Format 4 pôles 400 V pour une intégration cohérente en tableau

Prévu pour une tension de dimensionnement de 400 V et une fréquence 50/60 Hz, cet interrupteur différentiel s’intègre naturellement dans les installations de distribution tétrapolaires. Sa conception 4 pôles permet la coupure simultanée de l’ensemble des conducteurs actifs concernés, ce qui contribue à une architecture de protection claire et homogène dans les tableaux électriques. Sa profondeur totale de 69 mm reste compatible avec les montages courants en enveloppe modulaire.

Montage simple sur rail DIN avec raccordement jusqu’à 25 mm²

Ce modèle se monte sur barre DIN, pour une installation rapide dans les tableaux de répartition. Il accepte des sections de conducteurs monofilaire et multifilaire jusqu’à 25 mm², ce qui offre une bonne souplesse de câblage lors de l’alimentation ou de la reprise des départs protégés. Sa largeur de 4 unités de division aide à organiser proprement l’espace disponible, notamment dans les coffrets résidentiels, tertiaires ou techniques.

Protection différentielle instantanée pour les montages sans sélectivité

Cette version n’est ni sélective ni micro-retardée. Elle est donc destinée aux configurations où l’on recherche une coupure différentielle instantanée, sans temporisation volontaire. Ce positionnement convient particulièrement aux montages où la coordination des protections a déjà été définie en amont et où l’on souhaite une réponse rapide en présence d’un courant de défaut. Comme pour tout interrupteur différentiel pur, il doit être associé à une protection contre les surintensités adaptée dans le tableau.

Caractéristiques utiles pour une exploitation technique maîtrisée

L’appareil présente une tenue aux chocs de 4 kV, une résistance au court-circuit Icw de 1 kA et une résistance aux courants de choc de 0,25 kA. Son indice de protection IP2X participe à la sécurisation des parties accessibles en face avant une fois l’appareil intégré dans son environnement de montage. Il dispose également d’un dispositif de verrouillage et permet l’ajout de dispositifs supplémentaires, ce qui peut être intéressant pour certaines configurations de signalisation, de commande ou d’accessoirisation du tableau.

Un choix pertinent pour tableaux de distribution résidentiels et tertiaires

Avec son calibre 40 A, sa sensibilité 30 mA, son type A et sa conception tétrapolaire, cet interrupteur différentiel répond aux besoins des tableaux alimentant des lignes triphasées avec neutre dans de nombreux environnements. Il convient lorsque l’on recherche un appareil modulaire clair à identifier, simple à intégrer et techniquement cohérent pour la protection différentielle des personnes sur des circuits exigeant une détection adaptée aux usages électriques actuels.
