Interrupteur différentiel 4P 40 A 30 mA type B

Marque : ABB Série : F200 EAN : 8012542342052 SKU : 7341863 Réf. fabricant : 2CSF204568R1400

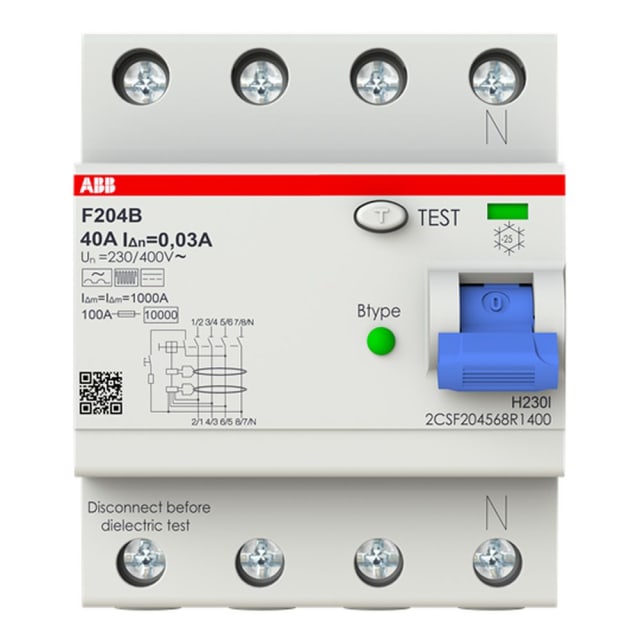

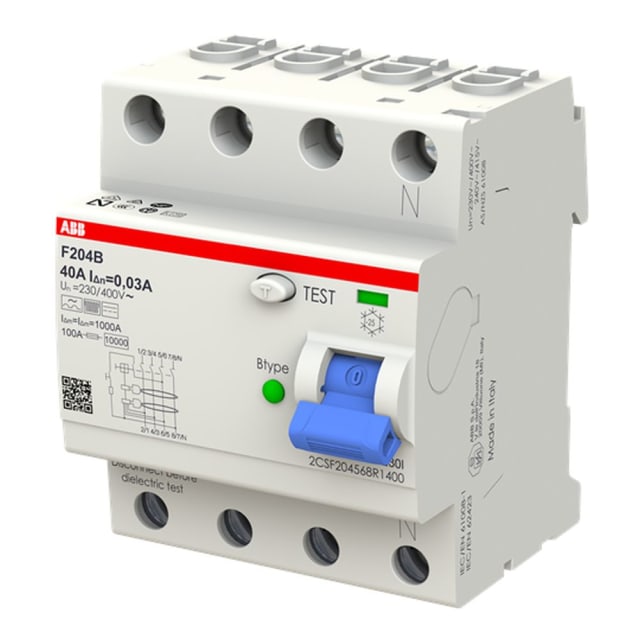

Le F204 B 40/0,03 assure la coupure différentielle sur quatre pôles, avec un courant assigné de 40 A et une sensibilité de 30 mA. Son type B doit être choisi en fonction des courants de défaut susceptibles d’être générés par l’installation. Le montage sur rail DIN occupe quatre modules ; la protection contre les surintensités reste à assurer séparément.

924.68€ HTVA

Par 1 pièce

3 en stock

3 en stock

Quantité Prix HTVA Remise
0-2 924.68€ 0%
3-5 906.19€ 2%
6-10 896.94€ 3%
11+ 887.69€ 4%

Une coupure différentielle sur les quatre pôles

La référence F204 B 40/0,03 surveille les courants de défaut et assure la coupure sur quatre pôles. Son courant assigné de 40 A décrit le calibre de l’appareil ; la sensibilité différentielle est de 30 mA. Ces deux valeurs répondent à des fonctions différentes et ne sont pas interchangeables.

Le type B pour une protection choisie selon la charge

Le type de courant différentiel déclaré est B. Il doit correspondre aux courants de défaut que les équipements raccordés peuvent produire et aux prescriptions de leur fabricant. Ce choix ne se réduit pas au nombre de pôles : un appareil de même calibre mais d’un autre type n’est pas automatiquement équivalent.

Quatre modules à prévoir sur le rail DIN

L’appareil occupe quatre unités de division et se monte sur rail DIN. La profondeur totale annoncée est de 69,5 mm, ce qui aide à vérifier son implantation derrière le plastron. Le raccordement, les dégagements et les accessoires éventuels doivent suivre les dimensions et conditions de montage de cette référence.

Associer la fonction différentielle à la protection du circuit

Cet interrupteur différentiel ne comporte pas la fonction de protection contre les surcharges d’un disjoncteur. Il doit être coordonné avec les dispositifs de protection de l’installation. La tenue au court-circuit et les conditions d’association indiquées par ABB ne doivent pas être interprétées comme un calibre de déclenchement magnétothermique intégré.

Préparer les conducteurs et les conditions d’installation

Les plages de raccordement indiquées couvrent 1 à 25 mm² pour les conducteurs rigides et souples concernés. Le classement IP20 et la tension assignée de 400 V situent l’appareil dans son environnement de tableau. Les sections, le serrage et la protection de l’enveloppe doivent être adaptés à l’installation réelle.

Caractéristiques techniques

Nombre de pôles4
Courant de défaut de dimensionnement0.03 A
Courant nominal40 A
Type de courant différentielB
Largeur en unités de division4
Type de montagebarre DIN
Type sélectifnon
Tension de dimensionnement400 V
Type micro-retardénon
Tension d'isolement de mesure Ui440 V
Résistance au court-circuit (Icw)10 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50/60 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillagenon
Résistance aux courant de choc3 kA
Classe de protection (IP)IP20
Profondeur totale69.5 mm
Section du conducteur monofilaire raccordable1...25 mm²
Puissance dissipée6.95 W
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...70 °C
Antidéflagrantnon

Produits de la même série que le produit consulté

Cet appareil remplace-t-il un disjoncteur 40 A ?

Non. Il assure la fonction différentielle ; la protection contre les surcharges et courts-circuits doit être coordonnée avec un dispositif adapté.

Combien de modules faut-il réserver ?

La largeur indiquée est de quatre modules pour cet appareil tétrapolaire de 40 A et 30 mA.
