Protection différentielle 4 pôles pour réseaux triphasés avec neutre

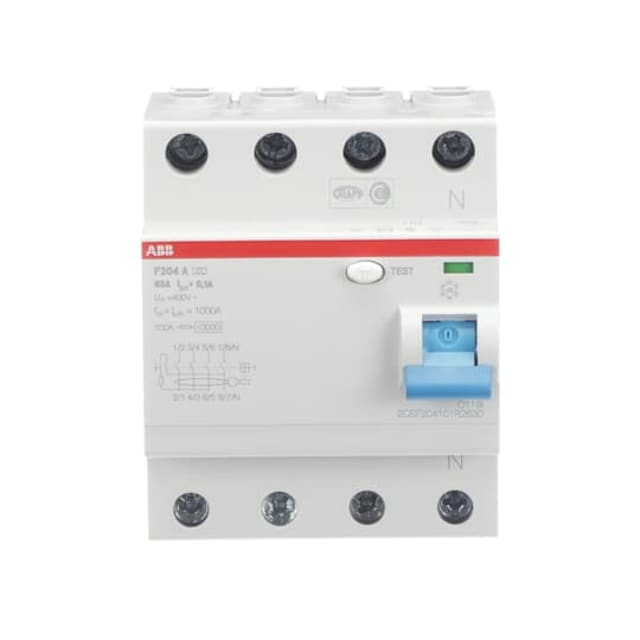

Cet interrupteur différentiel 4P 63A 100mA type A 400V de la série F200 est conçu pour assurer la coupure automatique en cas de courant de défaut à la terre sur des installations triphasées avec neutre. Sa configuration 4 pôles permet de protéger l’ensemble des conducteurs actifs d’un départ, ce qui en fait une solution adaptée aux tableaux de distribution résidentiels étendus, tertiaires ou techniques nécessitant une protection différentielle dédiée.

Sensibilité 100 mA pour la protection des installations

Avec un courant différentiel assigné de 100 mA, cet appareil est destiné à la détection des défauts d’isolement susceptibles d’endommager l’installation ou de provoquer des échauffements anormaux. Il convient particulièrement lorsque l’objectif recherché est la protection des circuits et des équipements contre les fuites à la terre, avec une intensité nominale de 63 A qui autorise son intégration sur des lignes de distribution de puissance cohérentes avec ce calibre.

Type A pour la détection des courants différentiels alternatifs et pulsés

La technologie type A permet de détecter les courants de défaut alternatifs ainsi que les composantes continues pulsées. Ce point est important dans les installations alimentant des équipements comportant de l’électronique de puissance ou des charges modernes susceptibles de générer ce type de défaut. Ce choix apporte une protection différentielle mieux adaptée qu’un simple type AC dans de nombreux environnements actuels.

Montage sur rail DIN et encombrement optimisé au tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans un coffret ou une armoire électrique. Sa largeur de 4 modules facilite le repérage de l’encombrement au tableau, tandis que sa profondeur totale de 69 mm aide à anticiper l’implantation dans les enveloppes compactes. C’est un format bien adapté aux tableaux de protection et de distribution où la lisibilité et l’organisation des départs comptent autant que la fonction de sécurité.

Caractéristiques électriques adaptées à une distribution 400 V

Ce modèle fonctionne sous tension assignée 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il convient donc à une utilisation dans des ensembles de distribution où la robustesse électrique du matériel est attendue pour accompagner les contraintes normales d’exploitation. Sa résistance au court-circuit conditionnelle de 1 kA et sa résistance aux courants de choc de 0,25 kA participent à son bon comportement dans un tableau correctement conçu et coordonné.

Raccordement pratique et exploitation sécurisée

L’appareil accepte des conducteurs monofilares jusqu’à 25 mm² ainsi que des conducteurs multifilaires de 0 à 25 mm², ce qui facilite son raccordement sur des départs de distribution courants. Il dispose également d’un dispositif de verrouillage, utile pour sécuriser une position de manœuvre lors des opérations d’intervention ou de maintenance. Son indice de protection IP2X contribue à limiter le contact avec les parties actives accessibles en face avant une fois l’appareil installé.

Une solution claire pour les tableaux de protection différentielle

Ce différentiel 4P 63A 100mA type A constitue un choix pertinent lorsqu’il faut protéger une ligne ou un sous-ensemble d’installation en triphasé 400 V avec une coupure différentielle fiable et une lecture simple des caractéristiques au tableau. Non sélectif et non micro-retardé, il répond à un besoin de protection différentielle standard sur rail DIN, tout en restant cohérent avec les exigences d’intégration dans les ensembles de distribution modernes.
