Module variateur d’éclairage 1-10V 16 A 2CDG110080R0011

Module variateur KNX 1-10 V pour pilotage de 4 circuits d’éclairage

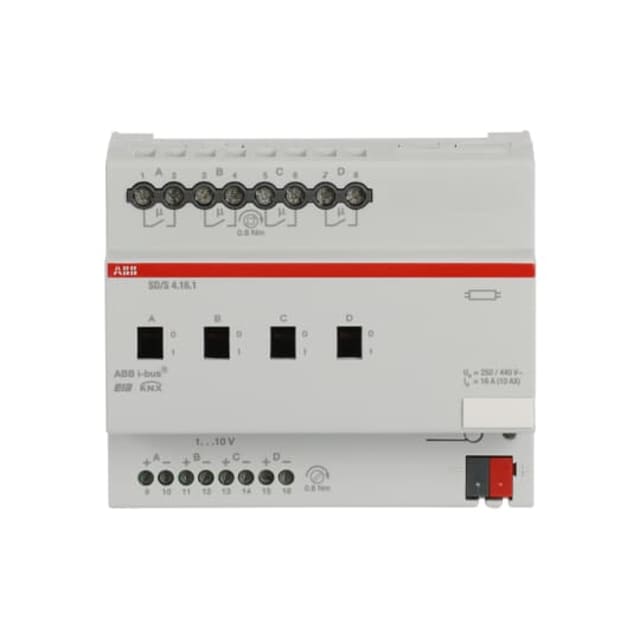

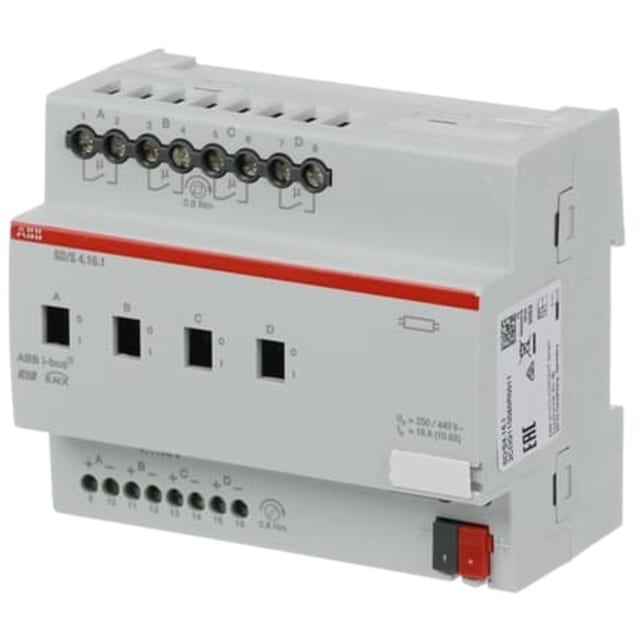

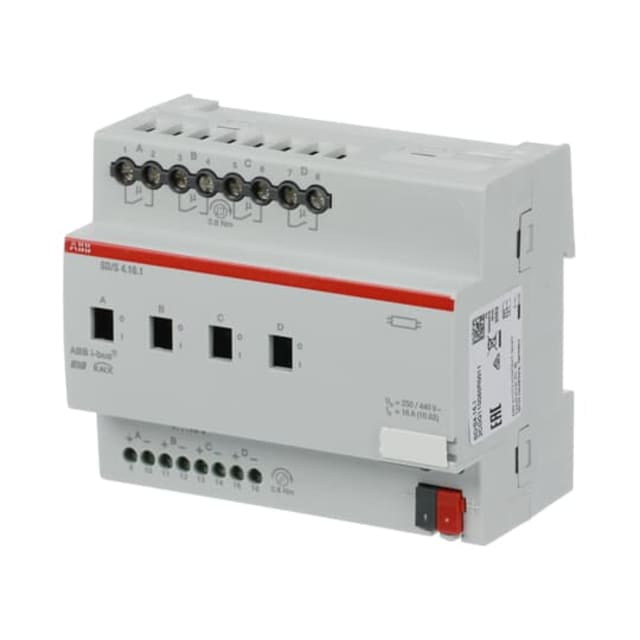

Ce module variateur d’éclairage 1-10 V est conçu pour le pilotage de quatre groupes lumineux indépendants au sein d’une installation KNX sur rail DIN. Il associe une fonction de commutation et une commande de variation 1-10 V, ce qui le rend particulièrement adapté aux luminaires équipés de ballasts électroniques ou de drivers compatibles avec cette interface de contrôle. Son format modulaire permet une intégration propre dans un tableau électrique ou une armoire de distribution dédiée à l’automatisation du bâtiment.

Commande précise de l’éclairage avec interface 1-10 V

Chaque sortie permet de gérer l’allumage et la variation d’un circuit compatible 1-10 V, avec un courant de commande maximal de 100 mA. Cette architecture facilite la création de zones lumineuses distinctes, le réglage fin des ambiances et l’intégration dans des scénarios KNX de confort, d’exploitation ou de gestion technique du bâtiment. Le module convient aux applications où l’on recherche une variation centralisée, stable et directement exploitable depuis le bus KNX.

4 sorties indépendantes pour une gestion lumineuse plus souple

Avec ses 4 sorties, ce variateur modulaire permet de séparer plusieurs lignes d’éclairage sans multiplier les appareils dans le tableau. C’est un avantage concret pour les bureaux, circulations, commerces, locaux techniques ou zones résidentielles complexes où plusieurs ambiances doivent être commandées individuellement. La capacité de coupure maximale de 2300 W et le courant de coupure maximal de 16 A permettent de piloter des charges d’éclairage avec une réserve adaptée à des installations structurées.

Montage sur rail DIN pour intégration en tableau

Prévu pour une pose sur rail DIN, ce module s’intègre naturellement dans les tableaux de répartition et les coffrets domotiques. Sa largeur de 6 unités de division aide à anticiper l’encombrement dès la conception du coffret. Le raccordement bus est inclus, ce qui simplifie l’intégration dans une installation KNX existante ou en création. Ce positionnement modulaire est particulièrement pertinent pour les chantiers où l’organisation, l’accessibilité et la lisibilité du câblage sont essentielles.

Commande manuelle locale pour les phases de mise en service

La présence d’une commande sur place manuelle apporte un vrai confort lors des essais, de la mise en service et des opérations de maintenance. Elle permet d’actionner les circuits directement sur l’appareil, sans dépendre immédiatement de toute la logique de commande du système. C’est un atout pratique pour les intégrateurs, tableautiers et installateurs qui souhaitent contrôler rapidement le comportement des sorties lors du câblage ou du diagnostic.

Intégration dédiée à l’environnement KNX Building Automation

Ce module appartient à l’univers KNX Building Automation et fonctionne avec le système bus KNX, sans dépendance à d’autres systèmes de bus. Il est destiné aux projets où l’éclairage doit être intégré dans une logique globale de bâtiment connecté : commandes horaires, scénarios, supervision, gestion de présence ou coordination avec d’autres fonctions techniques. Son positionnement en fait une solution pertinente pour les installations domotiques et tertiaires recherchant une commande d’éclairage modulaire en 1-10 V.

Format technique adapté aux installations intérieures

Avec un indice de protection IP20, ce variateur est destiné à une installation en environnement intérieur protégé, typiquement dans un tableau ou un coffret. Son exécution modulaire et sa fonction spécialisée en variation 1-10 V en font un appareil adapté aux professionnels qui veulent conserver une architecture claire entre puissance, commande et automatisation. Pour un projet de variation d’éclairage KNX sur rail DIN, ce module constitue une réponse ciblée dès lors que les luminaires ou appareillages de commande sont compatibles avec une interface 1-10 V.
