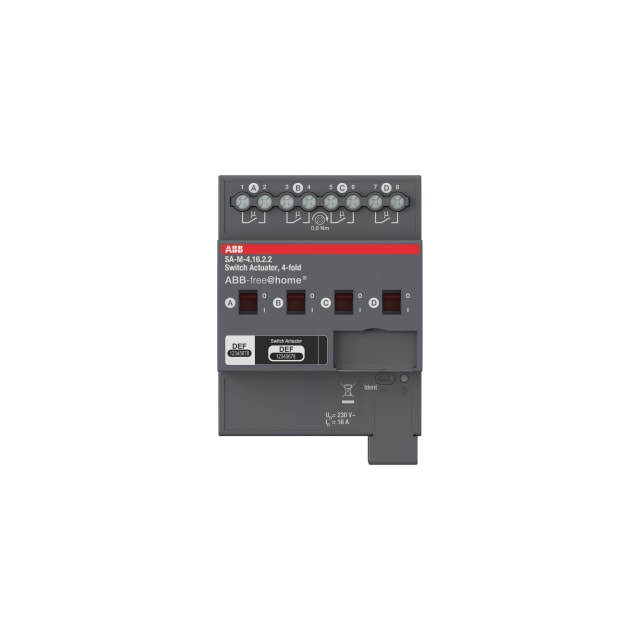

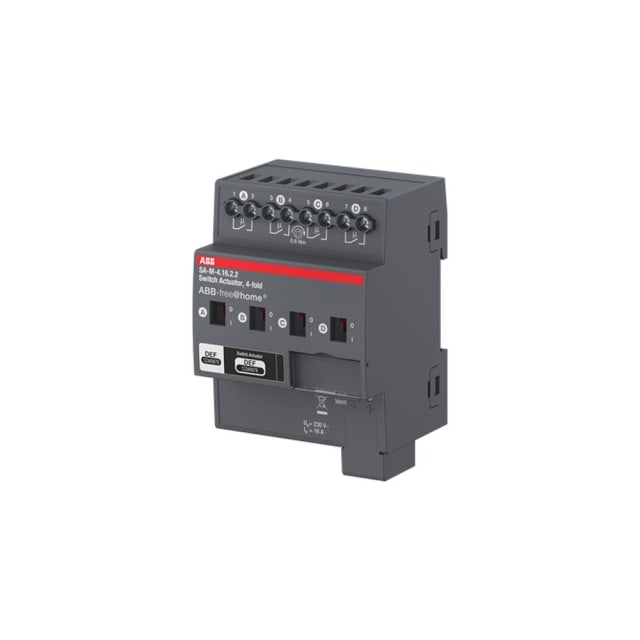

Actionneur de commutation 4 voies 16 A 2CDG510025R0011

Actionneur modulaire 4 voies pour la commutation de charges en domotique

Cet actionneur de commutation 4 voies 16 A est conçu pour piloter jusqu’à quatre circuits électriques indépendants depuis un tableau. Intégré à l’univers free@home, il permet de commander de manière centralisée des charges en 230 V, avec une architecture particulièrement adaptée aux projets résidentiels et tertiaires légers qui demandent une gestion propre, lisible et évoluée des automatismes.

Quatre sorties indépendantes pour éclairage, circuits techniques et usages dédiés

Avec ses 4 sorties de distribution et son courant nominal de 16 A, ce module répond aux besoins de commutation de plusieurs lignes distinctes au sein d’une même installation. Il convient aussi bien au pilotage de circuits d’éclairage qu’à la commande d’équipements nécessitant une coupure franche, avec une puissance de sortie maximale de 2500 W et une puissance de commutation LED pouvant atteindre 400 W. Cette configuration permet de répartir les usages avec précision, sans multiplier inutilement les modules dans le coffret.

Format rail DIN pratique pour une intégration propre dans le tableau

Prévu pour un montage sur rail DIN, l’actionneur s’installe directement dans l’armoire électrique ou le coffret de distribution. Sa largeur de 4 modules facilite l’implantation dans les tableaux où l’optimisation de l’espace est importante. Ce format modulaire simplifie également le repérage des départs commandés et s’intègre naturellement dans une logique d’appareillage technique structuré.

Commande manuelle locale et affichage LED pour les interventions sur site

La présence d’une commande sur place permet d’actionner manuellement chaque sortie directement sur le module, un avantage concret lors de la mise en service, des essais fonctionnels ou des opérations de maintenance. L’affichage LED améliore la lecture de l’état de fonctionnement et apporte un repère visuel utile dans le tableau. Pour l’installateur comme pour l’exploitant, cela contribue à une exploitation plus simple et plus rapide de l’installation.

Capacité de commutation adaptée aux charges courantes en 230 V

Fonctionnant sous tension nominale de 230 V, ce module est dimensionné pour commuter des charges usuelles avec un courant de coupure maximal de 16 A. Il accepte le raccordement de différentes phases, ce qui offre davantage de souplesse dans l’organisation des circuits au tableau. Cette caractéristique est particulièrement intéressante lorsque plusieurs départs doivent être répartis de façon rationnelle selon la structure de l’installation.

Solution cohérente pour les installations free@home à logique modulaire

Issu de la série free@home, cet actionneur s’inscrit dans une approche domotique orientée confort de pilotage et gestion fonctionnelle des circuits. Il constitue un choix pertinent lorsque l’on recherche un module de commutation multi-voies capable de centraliser plusieurs commandes dans un seul appareil, tout en conservant une lecture claire de l’installation et une intervention locale possible au tableau.

Caractéristiques techniques utiles pour bien dimensionner le module

Ce modèle dispose d’un indice de protection IP20 et présente une absorption de puissance de 4 W. Il ne s’agit pas d’un module extensible et il est prévu pour une implantation nécessitant une profondeur minimale de 63,5 mm. Ces informations sont importantes pour valider la compatibilité avec le coffret, anticiper l’encombrement et préparer une intégration conforme à l’organisation réelle du tableau électrique.
