Appareillage modulaire
L’appareillage modulaire regroupe des composants conçus pour être installés sur rail DIN dans les tableaux électriques. Il permet de commander, protéger, mesurer et automatiser différents circuits avec des fonctions adaptées aux besoins d’un logement, d’un local tertiaire ou d’une installation technique. On y retrouve notamment des dispositifs de commande, de temporisation, de mesure, de protection et de distribution, pour une installation claire et évolutive.
Son principal atout est de faciliter l’organisation du tableau électrique tout en offrant un large choix de fonctions. Selon le projet, il est possible d’opter pour des interrupteurs, contacteurs, relais, minuteries, horloges, compteurs, variateurs, modules de prises ou encore des accessoires de commande pour volets roulants et éclairage. Le choix se fait en fonction du nombre de modules disponibles, du type de circuit à piloter, du calibre, de la tension de commande et de l’usage recherché.
Ces équipements sont couramment utilisés pour l’éclairage, le chauffage, la gestion des volets, la mesure de consommation ou le pilotage de charges spécifiques. Avant l’installation, il est important de vérifier la compatibilité avec le tableau, le dimensionnement du circuit et les conditions d’utilisation. La pose et le raccordement doivent être réalisés hors tension, avec le matériel adapté et, si nécessaire, par un professionnel qualifié.
Marques
Comment choisir entre un contacteur, un télérupteur et un relais pour un circuit d’éclairage ?

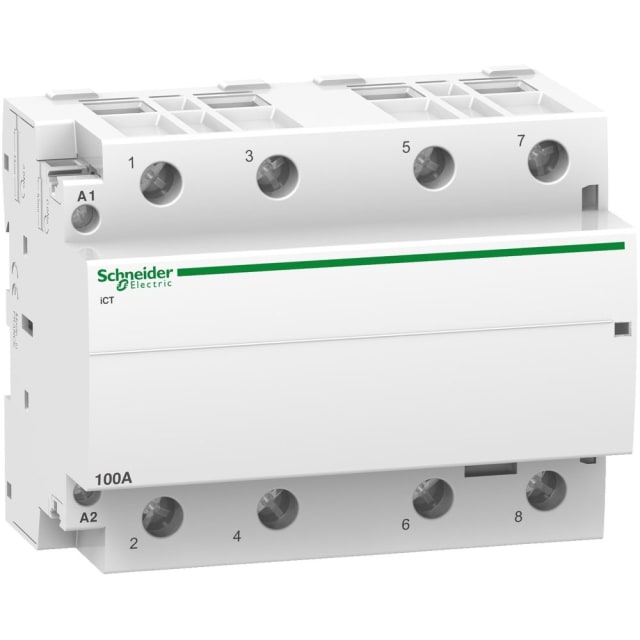

Prenez un contacteur pour commuter une charge importante ou répétitive, un télérupteur pour une commande par boutons-poussoirs depuis plusieurs points, et un relais pour un pilotage plus léger ou une logique de commande. Le choix dépend surtout du courant à couper, du nombre de commandes et de l’usage souhaité.
Pour piloter des volets roulants, vaut-il mieux un actionneur dédié ou un module multifonction ?
Un actionneur dédié est préférable si vous avez beaucoup de volets et voulez un réglage simple et clair. Un module multifonction est plus flexible si vous devez mélanger volets, éclairage ou autres sorties dans un même tableau.
Quelle différence entre un compteur kWh et un compteur MID ?
Un compteur kWh sert au suivi de consommation, à l’appoint ou à la répartition des usages. Un compteur MID est à privilégier si la mesure doit être reconnue pour une facturation, un refacturation ou un suivi plus encadré.
Faut-il choisir un modèle 230 V, 24 V ou une commande basse tension ?
Choisissez la tension de commande en fonction de votre installation et de vos automatismes existants. Le 230 V est courant en tableau, tandis que le 24 V est souvent retenu pour des commandes plus sûres ou des systèmes de pilotage centralisés.
Comment savoir si un module est compatible avec la place disponible dans mon tableau ?
Vérifiez le nombre de modules occupés par l’appareil et laissez de la marge pour le câblage et les accessoires. Si le tableau est déjà dense, privilégiez les formats compacts ou les appareils à plusieurs fonctions réunies.
À quoi sert un appareillage modulaire dans un tableau électrique ?
Il sert à commander, mesurer, temporiser, automatiser ou répartir des circuits directement dans le tableau. On l’utilise pour l’éclairage, les volets, le chauffage, le suivi d’énergie ou la gestion de charges spécifiques.
Quels sont les critères les plus importants avant l’achat ?
Les points clés sont le calibre, la tension de commande, le nombre de sorties ou de contacts, la fonction recherchée et la place disponible dans le tableau. Pour les mesures, il faut aussi vérifier le type de réseau et le niveau de précision attendu.
Peut-on utiliser ces produits pour des volets roulants et de l’éclairage en même temps ?
Oui, si vous choisissez un modèle prévu pour plusieurs usages ou si vous séparez les fonctions sur des sorties adaptées. C’est souvent utile quand on veut centraliser le pilotage dans un même tableau.
Quelle est la différence entre un interrupteur horaire et une horloge modulaire ?
Les deux servent à commander des circuits selon une heure ou un programme, mais l’horloge modulaire offre souvent plus de souplesse de programmation. L’interrupteur horaire convient bien aux besoins simples et récurrents.
Est-ce qu’il faut faire installer ce matériel par un professionnel ?
Dès qu’il faut raccorder des circuits dans un tableau, il est recommandé de faire intervenir une personne qualifiée, surtout pour vérifier les protections, la compatibilité et le bon dimensionnement. La pose doit toujours se faire hors tension.
