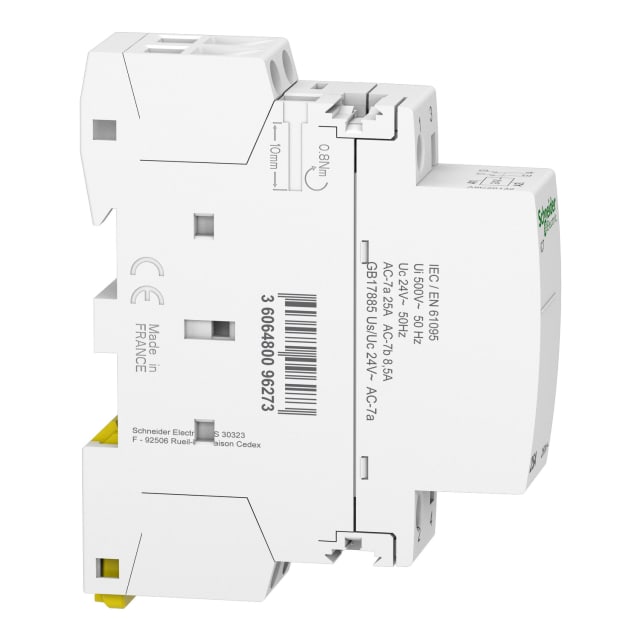

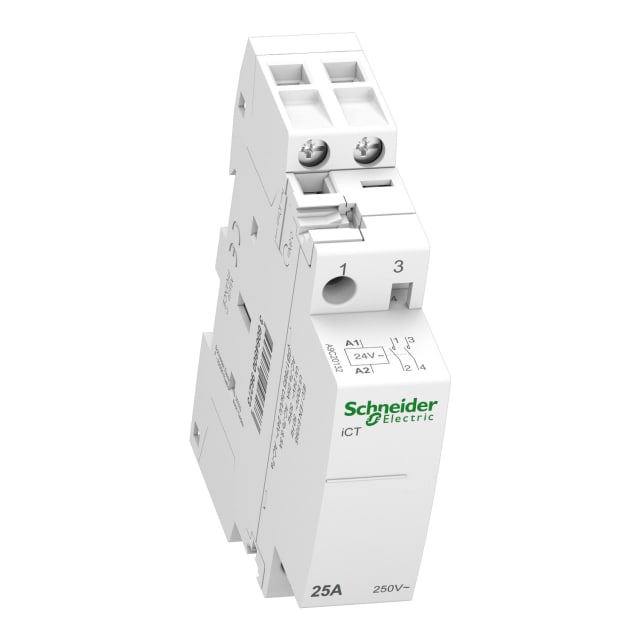

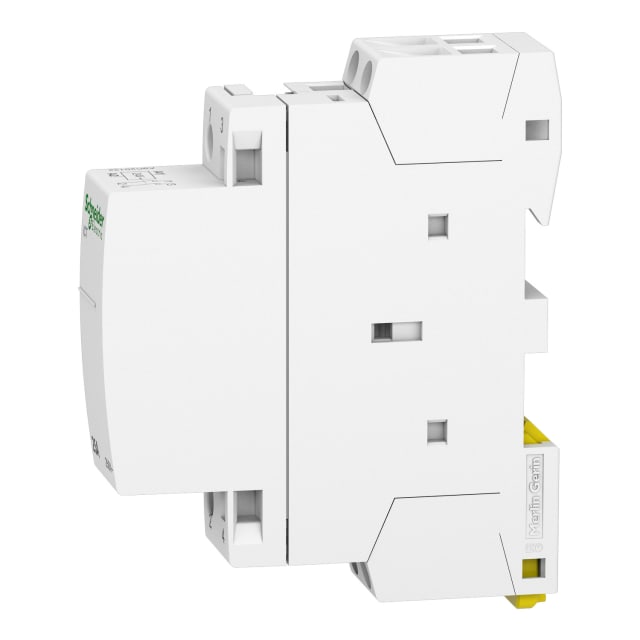

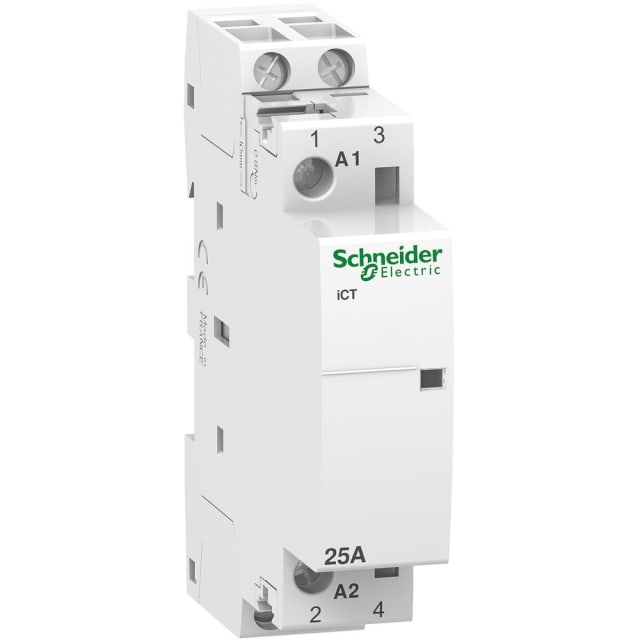

Contacteur modulaire 25A 2P 24V 2NO A9C20132

Contacteur modulaire 25A 2P 24V pour commande de circuits à distance

Ce contacteur modulaire Acti9 iCT 25A 2P à bobine 24 V AC est conçu pour piloter à distance des circuits électriques dans un tableau. Avec ses 2 contacts normalement ouverts, il convient aux fonctions de commutation marche/arrêt sur des applications de commande d’éclairage, de chauffage, de ventilation ou de petits moteurs. Son format modulaire permet une intégration propre sur rail DIN dans les coffrets et tableaux de distribution.

Configuration 2NO adaptée aux besoins de commutation courants

La configuration 2 pôles avec 2 contacts à fermeture permet d’alimenter un circuit au moment de l’ordre de commande, sans contact à ouverture intégré. Ce type de contacteur modulaire 25A est particulièrement pertinent lorsque l’on recherche une commande simple, nette et compatible avec les usages classiques en habitat, petit tertiaire ou locaux techniques. La tension de service nominale de 250 V et l’alimentation de commande en 24 V AC facilitent son intégration dans des architectures de pilotage basse tension de commande.

Idéal pour éclairage, chauffage, ventilation et petits automatismes

Ce modèle est prévu pour la commande de charges telles que l’éclairage, les circuits de chauffage, la ventilation et certains petits moteurs comme des ventilateurs ou mélangeurs. Il peut aussi être utilisé dans des applications CVC lorsque la commande à distance d’un circuit est nécessaire. Sa capacité de coupure sur charges d’éclairage en fait une solution intéressante pour les installations où la séparation entre puissance et commande améliore l’exploitation du tableau.

Capacité de charge utile pour les circuits d’éclairage

Ce contacteur modulaire accepte un courant de service de 25 A et prend en charge différentes typologies de charges d’éclairage. Il peut commuter jusqu’à 2850 W en lampe à incandescence, 1200 VA en lampe fluorescente, 2400 VA en fluorescent en montage duo, ainsi que 1200 VA en fluorescent avec compensation en parallèle. Ces valeurs permettent de dimensionner plus précisément le produit selon la nature réelle des luminaires installés, afin d’éviter les approximations au moment du choix.

Intégration simple dans le tableau électrique

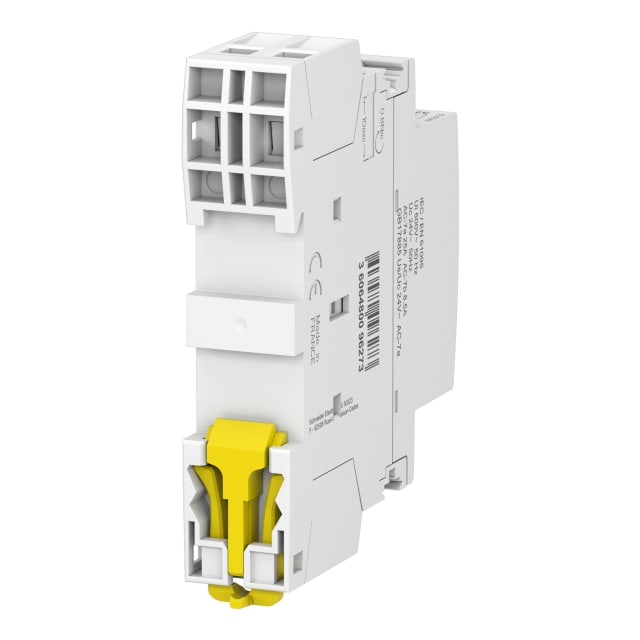

Avec une largeur de 2 modules, ce contacteur trouve facilement sa place dans un tableau modulaire sans monopoliser trop d’espace. Son montage sur rail DIN simplifie la pose dans les coffrets de distribution, et sa compatibilité avec des dispositifs supplémentaires de la gamme permet d’envisager une extension fonctionnelle selon les besoins du chantier. Ce positionnement en appareillage modulaire est particulièrement apprécié pour garder une organisation claire entre protections, commandes et auxiliaires.

Caractéristiques pratiques pour une commande électrique bien ciblée

La bobine de commande en 24 V AC répond aux installations où l’on souhaite dissocier la tension de commande de la tension de puissance. Ce contacteur ne dispose pas de coulisseau pour enclenchement manuel ni de fonction jour/nuit intégrée, ce qui oriente clairement son usage vers une commande électrique pilotée par organe externe. Il constitue ainsi un choix cohérent pour les montages commandés par horloge, automate, relais ou bouton de commande via circuit dédié.

Format compact et protection adaptée à l’environnement du tableau

Sa profondeur totale de 43,5 mm contribue à une intégration soignée dans les ensembles modulaires. Son indice de protection IP20 indique un usage en environnement protégé, typiquement à l’intérieur d’un coffret ou d’un tableau électrique. Ce niveau de protection correspond aux besoins classiques des appareillages modulaires installés hors contact direct, dans une enveloppe adaptée à la distribution électrique.

Un choix précis pour les installations en gamme Acti9 iCT

Ce contacteur de la série Acti9 iCT répond à un besoin très concret : commander un circuit de puissance jusqu’à 25 A avec une bobine 24 V AC et 2 contacts NO, dans un encombrement modulaire réduit. Pour l’installateur comme pour l’exploitant, cela permet de sélectionner un appareillage clair, lisible et cohérent avec les tableaux équipés en composants modulaires de commande. C’est un produit particulièrement pertinent lorsque la maîtrise de la commande d’éclairage, de chauffage ou de ventilation doit rester simple, propre et bien structurée dans le tableau.
