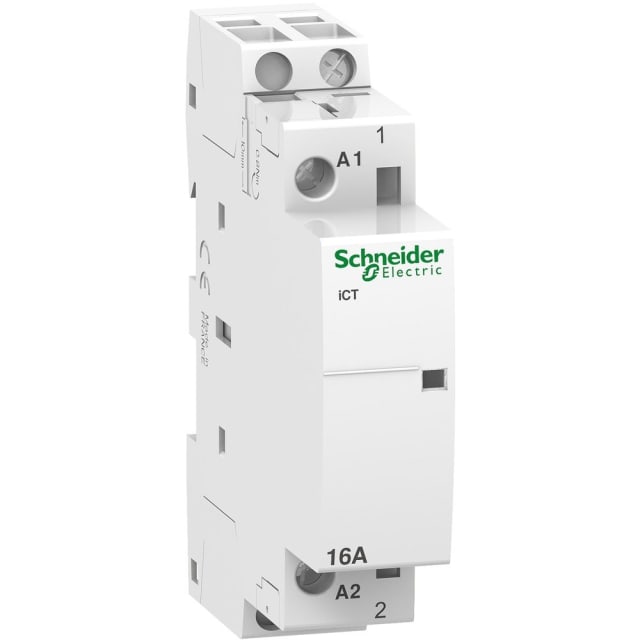

Contacteur modulaire 16A 1P 24V 1NO A9C22111

Contacteur modulaire 16A 1P 24V AC pour commande de circuits

Ce contacteur modulaire Acti9 iCT est conçu pour assurer la commande à distance d’un circuit monopolaire avec 1 contact normalement ouvert. En calibre 16 A, il convient parfaitement aux applications de pilotage dans un tableau électrique, notamment pour l’éclairage, la ventilation, le chauffage ou certains petits automatismes. Sa bobine en 24 V AC permet son intégration dans des circuits de commande basse tension adaptés aux environnements techniques où la séparation entre puissance et commande est recherchée.

Configuration 1P 1NO adaptée aux usages de commutation simples

Avec sa configuration 1P et 1NO, ce modèle répond aux besoins de coupure et d’alimentation commandée d’une ligne unique. Il est particulièrement indiqué lorsqu’il faut enclencher une charge uniquement à la demande, via une horloge, un thermostat, un relais ou un organe de commande déporté. Cette architecture simple facilite le choix du bon appareillage pour les installations résidentielles, tertiaires ou techniques nécessitant une commande électrique claire et directe.

Format modulaire compact pour intégration en tableau

Son format modulaire étroit permet une implantation propre dans les coffrets et tableaux de distribution. La largeur annoncée d’un module facilite l’optimisation de l’espace disponible sur rail DIN, ce qui est un vrai avantage lors de la composition d’un tableau compact ou de l’ajout d’une fonction de commande sans refonte complète de l’enveloppe. Sa profondeur contenue participe également à une installation plus aisée dans les coffrets où l’espace de câblage est compté.

Compatible avec les applications d’éclairage, ventilation et CVC

Ce contacteur modulaire 16A 24V AC est bien adapté à la commutation de charges courantes de type éclairage ou petits équipements techniques. Il peut être utilisé pour piloter des lampes à incandescence jusqu’à 2000 W, des lampes fluorescentes jusqu’à 850 VA, jusqu’à 1500 VA en montage duo, et jusqu’à 800 VA avec compensation en parallèle. Il peut aussi convenir à la commande de petits moteurs comme des ventilateurs ou mélangeurs, ainsi qu’à certaines applications CVC demandant une commande centralisée ou automatisée.

Commande 24 V AC pour automatismes et pilotages déportés

La tension de commande 24 V AC constitue un choix pertinent pour les schémas de commande intégrant transformateur, automatisme modulaire ou logique de pilotage dédiée. Elle permet de dissocier la commande de la tension d’utilisation du circuit commuté, ici donnée pour une tension de service nominale de 250 V. Ce principe est souvent recherché pour structurer proprement les fonctions marche/arrêt, programmation horaire ou asservissement d’un équipement depuis un autre appareil modulaire.

Intégration dans l’écosystème Acti9 pour tableaux évolutifs

Issu de la gamme Acti9 iCT, ce contacteur peut s’intégrer dans un ensemble modulaire cohérent avec d’autres appareillages de tableau. La possibilité d’ajouter des dispositifs supplémentaires facilite l’évolution de l’installation selon les besoins du chantier ou de la maintenance. C’est un point intéressant pour les tableaux devant rester lisibles, évolutifs et homogènes dans leur architecture de commande et de protection.

Informations utiles pour le choix et la pose

Ce modèle dispose d’un indice de protection IP20 et ne comporte pas de coulisseau d’enclenchement manuel ni de fonction jour/nuit intégrée. Il est donc destiné à une utilisation en tableau ou en coffret, dans un environnement protégé, avec une logique de commande électrique externe. Pour bien sélectionner ce contacteur modulaire, il est important de vérifier la tension de bobine 24 V AC, le nombre de pôles, la présence d’un seul contact à fermeture et l’adéquation de la charge à commuter avec les valeurs admissibles de l’installation.
