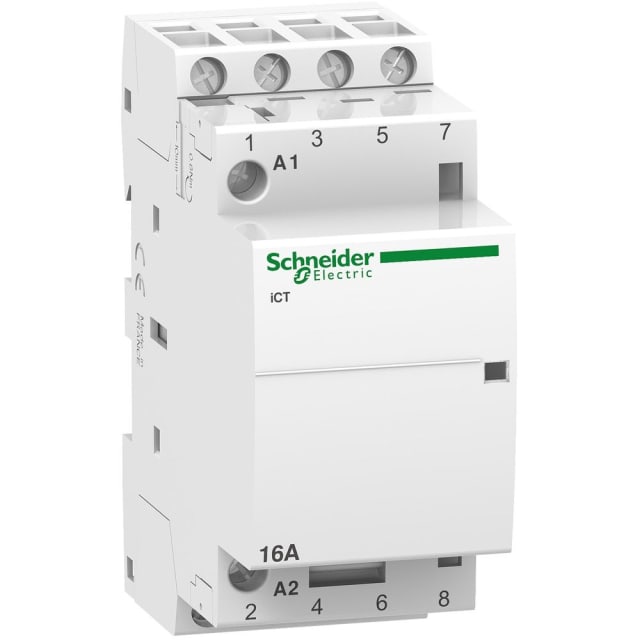

Contacteur modulaire 16A 4P 230V 4NO A9C22814

Contacteur modulaire 16A 4P pour commande à distance en tableau

Ce contacteur modulaire Acti9 iCT 16A 4P est conçu pour piloter à distance des circuits en environnement résidentiel, tertiaire ou technique. Avec ses 4 contacts normalement ouverts, il permet la commande de plusieurs pôles en une seule manœuvre, ce qui le rend particulièrement adapté aux fonctions de commutation dans un tableau électrique. Sa bobine de commande en 230 V AC facilite son intégration dans les installations de gestion d’éclairage, de chauffage, de ventilation ou de petits moteurs.

Configuration 4NO pour la commutation de charges d’éclairage, chauffage et ventilation

La configuration 4NO convient aux applications où les circuits doivent être fermés uniquement lors de l’activation de la commande. Ce contacteur modulaire 16A est prévu pour un courant assigné de 16 A en AC-7a et 6 A en AC-7b, ce qui le destine aussi bien aux charges peu inductives qu’à certaines charges moteur de faible puissance. Il trouve naturellement sa place pour la commande centralisée d’éclairages, de convecteurs, de groupes de ventilation, de mélangeurs ou d’équipements CVC nécessitant un pilotage fiable depuis un organe de commande ou un automatisme.

Bobine 220 à 240 V AC adaptée aux circuits de commande courants

Sa tension de commande de 220 à 240 V AC en fait un choix pratique pour les circuits de commande les plus répandus. Le contacteur fonctionne avec une tension d’emploi nominale de 400 V AC et s’intègre dans des architectures de distribution où la séparation entre circuit de puissance et circuit de commande est recherchée. Ce principe permet d’actionner une charge à distance tout en gardant une implantation claire et fonctionnelle dans le coffret.

Format modulaire compact pour rail DIN

Prévu pour un montage sur rail DIN, ce modèle s’intègre facilement dans les tableaux de distribution modulaires. Son encombrement reste adapté aux besoins d’optimisation de place, avec un format de 4 pas de 9 mm et des dimensions de 81 mm de hauteur, 36 mm de largeur et 68,5 mm de profondeur. Cette conception favorise une implantation propre dans les rangées modulaires, notamment lorsque plusieurs fonctions de protection, de commande et de signalisation doivent cohabiter dans un même coffret.

Capacité de coupure pensée pour les charges d’éclairage

Ce contacteur répond aux besoins de commande de différentes technologies d’éclairage avec des capacités adaptées aux usages courants. Il accepte jusqu’à 6000 W en lampes à incandescence, 2550 VA en lampes fluorescentes, 4500 VA en montage duo et 2400 VA en compensation parallèle. Ces valeurs permettent de sélectionner plus sereinement l’appareil pour des circuits d’éclairage commandés à distance, sans surdimensionner inutilement le tableau.

Compatibilité avec les auxiliaires de la gamme Acti9

Ce modèle est conçu pour fonctionner avec des dispositifs supplémentaires compatibles de la gamme Acti9. Cette possibilité est particulièrement intéressante pour enrichir une fonction de commande avec du report d’état ou des besoins complémentaires dans les applications d’éclairage, de chauffage ou de ventilation. Pour l’installateur comme pour le mainteneur, cela permet de faire évoluer plus facilement le tableau sans changer l’architecture générale de l’appareillage modulaire déjà en place.

Caractéristiques utiles pour l’intégration en coffret

Le contacteur dispose d’un indice de protection IP20 et d’un degré de pollution 2, adaptés à une installation en enveloppe électrique. Il présente une tension d’isolement nominale de 500 V AC et une tenue aux chocs de 4 kV, des données importantes pour une intégration cohérente dans un ensemble de distribution modulaire. L’appareil ne dispose pas de coulisseau d’enclenchement manuel ni de fonction jour/nuit, ce qui en fait une solution dédiée avant tout à la commande électrique à distance, simple et ciblée.

Un choix pertinent pour les automatismes de tableau en 4 pôles

Grâce à sa conception 4 pôles, sa commande en 230 V AC et sa vocation pour les charges d’éclairage, de chauffage et de ventilation, ce contacteur modulaire Acti9 iCT répond aux besoins des installations qui exigent une commutation nette, centralisée et bien intégrée au tableau. Il constitue une solution adaptée lorsque l’on recherche un contacteur 16A 4P 4NO pour piloter des circuits de puissance depuis une commande déportée, tout en conservant une implantation modulaire claire et évolutive.
