Câble d’installation U1000R2V 5G2,5 Eca 1kV norme FR

Câble d’installation U1000R2V 5G2,5 Eca 1kV pour alimentation fixe

Le câble d’installation U1000R2V 5G2,5 Eca 1kV est conçu pour les réseaux d’alimentation électrique fixes nécessitant 5 conducteurs de 2,5 mm². Sa configuration 5G2,5 intègre un conducteur de protection, ce qui le rend particulièrement adapté aux circuits triphasés avec terre, aux liaisons d’équipements, aux départs de tableaux et aux alimentations de moteurs, appareillages techniques ou installations tertiaires. Ce format est recherché lorsqu’il faut combiner section maîtrisée, présence de terre et pose durable.

Âmes cuivre massives pour un câblage stable et net

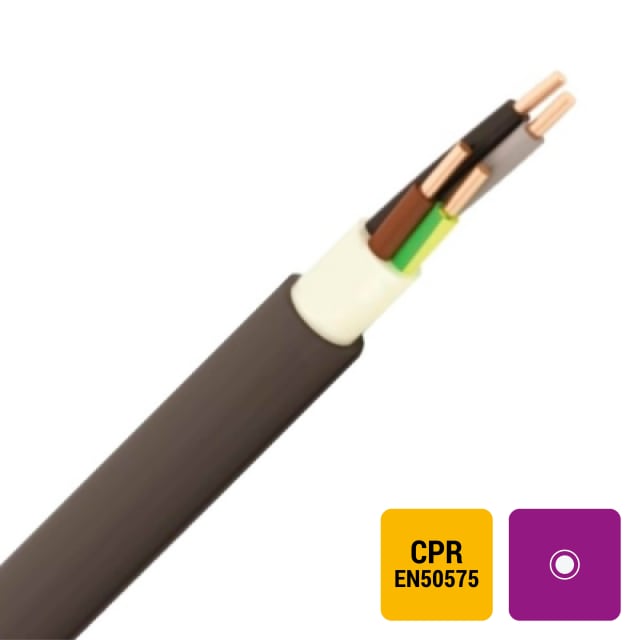

Ce câble U-1000 R2V est équipé de conducteurs en cuivre à âme massive de classe 1, de forme ronde. Cette construction convient aux installations fixes où l’on recherche une tenue mécanique cohérente et un repérage clair lors du raccordement. L’identification des conducteurs par couleur facilite le travail de câblage, réduit les risques d’erreur au moment du raccordement et permet une lecture plus immédiate dans le tableau, la boîte de dérivation ou la zone de connexion.

Gaine PVC noire adaptée aux usages courants en pose fixe

Sa gaine extérieure noire en PVC protège efficacement l’ensemble des 5 conducteurs dans les cheminements techniques habituels. Le câble est destiné aux poses fixes en intérieur ou dans les environnements de distribution d’énergie où l’on utilise couramment le U1000R2V. Son diamètre extérieur d’environ 12,5 mm reste cohérent avec une intégration dans les passages de câbles, fourreaux, goulottes ou cheminements techniques, tout en conservant une section utile adaptée à de nombreuses alimentations de puissance modérée.

Tenue électrique 0,6/1 kV pour distribution basse tension

Avec une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce câble d’installation répond aux besoins de distribution basse tension rencontrés dans les bâtiments et équipements techniques. Cette désignation U1000R2V correspond à une famille de câbles largement utilisée pour relier des circuits d’alimentation fixes, avec une architecture adaptée aux installations permanentes. En 5G2,5 mm², il s’emploie lorsque plusieurs conducteurs actifs et la terre doivent être regroupés dans une seule liaison propre et lisible.

Classe de réaction au feu Eca pour une sélection conforme CPR

Ce modèle est classé Eca selon l’EN 13501-6, ce qui permet de l’identifier immédiatement dans les projets où la classification CPR fait partie des critères de choix. Pour l’acheteur professionnel comme pour l’installateur, cette information simplifie la sélection du bon câble dans les environnements où la documentation technique, le repérage des familles produits et la cohérence avec les exigences de chantier comptent autant que la section ou le nombre de conducteurs.

Rayon de courbure et plage de température à prendre en compte à la pose

Le rayon de courbure minimal est de 12 fois le diamètre extérieur, soit un point important pour préparer un cheminement propre et éviter les contraintes inutiles lors de la mise en œuvre. Côté température, le câble admet une température maximale du conducteur de 90 °C, avec une plage de service statique de -20 à 90 °C. Ces données sont utiles pour dimensionner correctement la pose, anticiper les conditions ambiantes et préserver un câblage régulier dans le temps.

Format 5G2,5 mm² pratique pour tableaux, équipements et liaisons techniques

Le format 5G2,5 mm² est particulièrement pertinent pour les installations qui demandent plusieurs conducteurs dans une seule enveloppe, sans multiplier les câbles séparés. Il permet de gagner en lisibilité dans les départs de coffrets, les raccordements d’équipements triphasés, certains circuits auxiliaires techniques et les liaisons entre organes de distribution. Avec un poids indicatif de 250 kg/km, ce câble conserve un bon compromis entre présence mécanique, maniabilité à la coupe et confort de passage sur chantier.
