CF 54 chemin de câbles – galvanisé à chaud – hauteur – CM000073

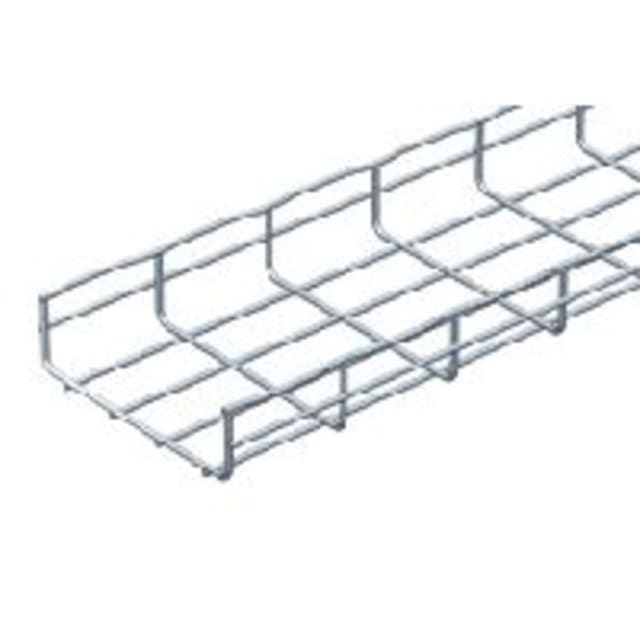

Un chemin de câbles en fil d’acier de trois mètres

Le Cablofil CF54/100GC CM000073 est un tronçon de chemin de câbles en treillis d’acier long de 3000 mm. Son profil en U mesure 100 mm de large et 54 mm de haut. Il sert à organiser des conducteurs tout en conservant leur visibilité et une ventilation naturelle sur le parcours.

Une section utile de 5143 millimètres carrés

La section transversale exploitable annoncée atteint 5143 mm², sans cloison intégrée. Le taux de remplissage réel doit néanmoins respecter les règles applicables, le rayon de courbure et la dissipation thermique des câbles. Les circuits nécessitant une séparation fonctionnelle demandent une cloison ou un cheminement distinct compatible avec le système Cablofil.

Une galvanisation à chaud pour les environnements exigeants

La finition GC correspond à un acier galvanisé à chaud après fabrication, destiné à renforcer la tenue face à la corrosion. Son adéquation dépend de l’atmosphère, de l’humidité et des agents chimiques présents. Les coupes réalisées sur chantier doivent être traitées selon les prescriptions du fabricant afin de préserver la protection du système.

Un bord de sécurité pour protéger câbles et installateurs

La construction utilise un fil soudé en T formant un bord conçu pour réduire les risques d’accrochage et d’endommagement pendant le tirage. Cette géométrie facilite la pose, sans éliminer la nécessité d’ébavurer les découpes. Les extrémités coupées doivent recevoir les accessoires de protection prévus avant l’introduction des câbles.

Un tronçon fourni sans connecteur ni séparation

La référence CM000073 désigne le chemin de câbles seul, sans raccord intégré. Les éclisses, supports, suspentes, consoles et éventuelles cloisons se sélectionnent en fonction du tracé et des charges. Leur entraxe doit suivre les tableaux Cablofil, car la capacité du tronçon dépend directement de la portée et du mode de fixation.

Une installation à coordonner avec la continuité électrique

Le système métallique peut contribuer à la continuité électrique lorsque les accessoires et raccordements appropriés sont employés. Cette fonction ne doit jamais être présumée après une simple juxtaposition de tronçons. Les liaisons, mises à la terre, charges et exigences de maintien de fonction doivent être définies puis vérifiées pour l’installation complète.
