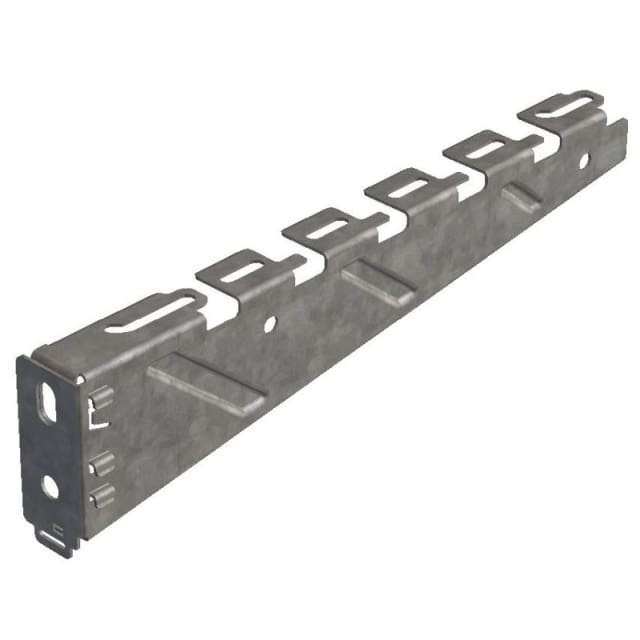

Console murale pour chemin de câbles 300 mm VG350840

Console murale 300 mm pour chemin de câbles en fixation murale ou plafond

Cette console murale pour chemin de câbles 300 mm est conçue pour le supportage des chemins de câbles fils Cablofil, des modèles ZF31 ainsi que des chemins de câbles tôle P31. Sa géométrie à 90° permet une installation propre et stable en applique murale, tout en convenant également à certaines configurations de fixation au plafond. Elle répond particulièrement aux besoins des installations techniques où l’encombrement, la tenue mécanique et la compatibilité avec plusieurs systèmes de cheminement doivent être maîtrisés.

Format adapté aux largeurs de support de 50 à 300 mm

Ce modèle est prévu pour des largeurs de système de support de câble comprises entre 50 et 300 mm, avec un format optimisé pour une console 300 mm. Ses dimensions de 334,7 mm de longueur, 88,4 mm de hauteur et 41,6 mm de largeur facilitent son intégration dans les réseaux électriques tertiaires, industriels et techniques. Ce gabarit permet d’obtenir un appui efficace du chemin de câbles tout en conservant une pose rationnelle dans les zones où la place doit être exploitée avec précision.

Structure acier galvanisé Sendzimir pour les environnements d’installation courants

Fabriquée en acier avec traitement de surface galvanisé en continu de type Sendzimir, cette console murale offre une finition zinc adaptée aux usages courants en environnement intérieur technique. Ce traitement contribue à protéger la pièce contre les contraintes habituelles rencontrées dans les locaux d’exploitation, ateliers, circulations techniques ou zones de distribution électrique. La conception métallique rigide convient aux installations nécessitant un supportage net et durable des chemins de câbles.

Charge admissible élevée pour les chemins de câbles à charge légère à moyenne

La console admet une charge maximale de travail de 1300 N selon l’IEC 61537, et elle est également donnée pour une charge maximum de 1500 N dans la description produit de référence. Elle convient ainsi au support de charges légères à moyennes, avec une réserve mécanique appréciable pour les réseaux comprenant plusieurs câbles de puissance, de commande ou de communication. Ce niveau de tenue aide à sécuriser le dimensionnement du supportage dans les installations où la régularité des appuis est essentielle.

Montage sans vis avec les chemins de câbles compatibles

Cette console appartient à une conception de supportage pensée pour simplifier la pose. Elle permet une fixation sans vis du chemin de câbles sur la console selon le type de cheminement utilisé. Avec certains chemins de câbles fils, la pose peut se faire sans accessoire complémentaire, tandis qu’avec un P31, l’utilisation de deux multiclips adaptés permet d’obtenir la fixation attendue. Ce principe de montage facilite l’avancement sur chantier et contribue à une mise en œuvre plus fluide sur les linéaires répétés.

Compatible avec les installations soumises au maintien de fonction

Cette console murale est adaptée au maintien de fonction et a été testée pour cet usage avec les systèmes P31 et Cablofil. Elle trouve ainsi sa place dans les installations où le cheminement des câbles doit rester cohérent avec des exigences techniques renforcées sur certains circuits. Pour les projets intégrant cette contrainte, cette compatibilité permet de sélectionner un supportage en phase avec les configurations prévues sur les chemins de câbles concernés.

Plage de température étendue pour locaux techniques et réseaux exigeants

Prévue pour une température d’usage de -20 à 120 °C, cette console murale 300 mm s’adapte à des conditions d’exploitation variées. Elle peut être intégrée dans de nombreux contextes de pose, qu’il s’agisse de locaux non chauffés, de zones de service ou d’environnements techniques soumis à des écarts thermiques. Cette amplitude d’utilisation apporte une souplesse appréciable lors du choix des accessoires de fixation et de supportage pour chemin de câbles.
