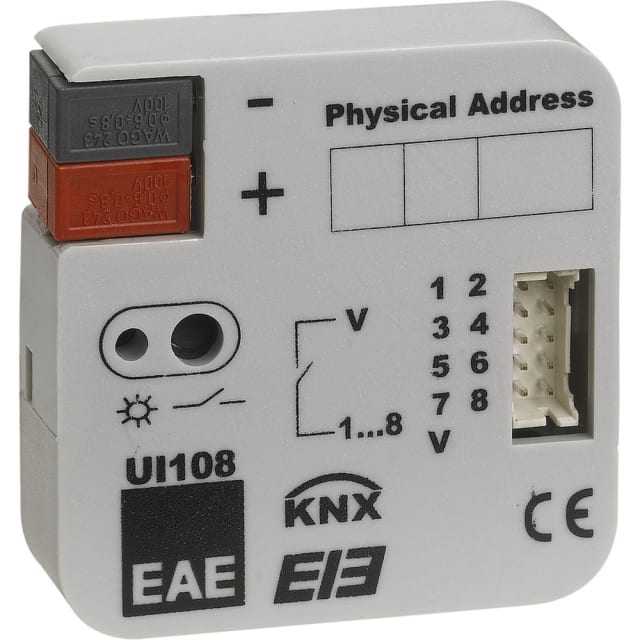

Module d’entrée binaire KNX 8 entrées UI108 EA48003

Interface KNX compacte pour convertir 8 contacts secs en commandes domotiques

Le module d’entrée binaire KNX 8 entrées UI108 est conçu pour intégrer facilement des boutons-poussoirs et interrupteurs conventionnels dans une installation KNX. Avec ses 8 entrées, il permet de transformer des commandes filaires classiques en ordres bus pour piloter l’éclairage, les volets ou des fonctions d’automatisation plus avancées. Son format très compact facilite l’intégration en boîte d’encastrement ou dans un espace technique réduit, tout en conservant un raccordement propre grâce au bornier KNX et aux borniers à vis.

8 entrées polyvalentes pour éclairage, variation, volets, scènes et comptage

Chaque entrée peut être exploitée selon plusieurs logiques de commande afin d’adapter précisément le module aux usages du chantier. Le UI108 prend en charge les fonctions marche/arrêt, bascule, variation, commande de volets ou stores avec un ou deux boutons poussoirs, envoi de valeurs, appel de scénarios ainsi que compteur d’impulsions avec valeur limite. Cette polyvalence permet d’utiliser un seul module pour gérer des points de commande très différents, qu’il s’agisse d’un poste mural simple, d’un contrôle d’occultation ou d’un usage plus spécifique comme une fonction sonnette avec gestion appui/relâchement.

Gestion fine des appuis pour des commandes plus intuitives

Le produit sait exploiter les actions courtes et longues sur bouton-poussoir, ce qui ouvre la voie à des commandes plus naturelles sans multiplier les appareillages. Une même entrée peut ainsi servir à une commande simple, à une variation ou à l’activation d’un scénario selon le mode retenu dans la configuration. Le bloc scénario interne, prévu avec plusieurs canaux par entrée pour certaines valeurs, apporte une souplesse appréciable lorsque l’on souhaite enrichir le comportement des commandes sans complexifier l’installation visible côté utilisateur.

Idéal pour moderniser des commandes existantes en environnement KNX

Ce module d’entrée binaire KNX est particulièrement adapté lorsqu’il faut conserver ou réutiliser des contacts secs standards dans un projet domotique. Il permet d’intégrer des commandes murales traditionnelles à un système Smart Home KNX sans remplacer toute l’interface utilisateur. C’est une solution pertinente en rénovation comme en neuf pour relier des commandes locales à des actionneurs KNX, centraliser des fonctions et faire évoluer une installation vers plus de scénarios, de confort d’usage et de souplesse de pilotage.

Caractéristiques électriques pensées pour les entrées de commande basse consommation

Le UI108 fonctionne sur bus KNX avec une alimentation de 21 à 30 V DC et une consommation sur bus de 10 mA. Ses entrées utilisent une tension de balayage de 3,3 V DC pour un courant d’entrée de 0,5 mA, ce qui correspond à une exploitation adaptée des contacts de commande. La longueur maximale de câble de 10 mètres permet une implantation maîtrisée entre le module et les organes de commande, en restant cohérente avec une installation de proximité dans une boîte d’appareillage ou un point technique voisin.

Installation discrète et raccordement pratique sur chantier

Avec des dimensions de 42,5 x 42,5 x 12 mm et un poids de 0,06 kg, ce module se distingue par son encombrement réduit. Il est fourni avec un bornier de raccordement KNX associé à des borniers à vis, pour une connexion lisible et stable lors de la mise en œuvre. Les connecteurs débrochables simplifient également les opérations de câblage et de maintenance. Cette conception en fait un choix adapté lorsque l’on recherche une extension d’entrées discrète, simple à intégrer derrière un appareillage ou dans un volume limité.

Conçu pour un usage intérieur en domotique résidentielle et tertiaire légère

Le module présente un indice de protection IP20 et une classe de protection II, avec une plage de température ambiante de -5 à +45 °C. Il convient donc à une installation intérieure dans des environnements techniques maîtrisés. Ses températures de stockage et de transport étendues facilitent la logistique et la préparation des chantiers. Pour un intégrateur, un tableautier ou un installateur KNX, ce module d’entrée binaire 8 voies constitue une solution précise pour ajouter des interfaces de commande sans alourdir l’architecture du système.
