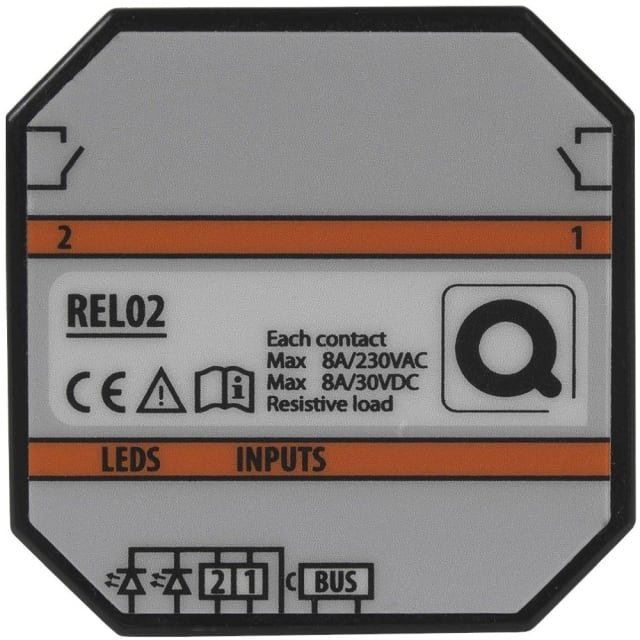

Module relais encastrable 2x8A pour pilotage domotique de deux circuits

Ce module relais encastrable REL02 est conçu pour ajouter deux sorties de commutation indépendantes de 8 A dans une installation domotique. Il permet de piloter efficacement deux circuits, avec une logique parfaitement adaptée à l’éclairage, aux petits appareils ou à l’envoi d’ordres vers d’autres fonctions de commande. Son format compact facilite l’intégration au plus près de la charge, directement en boîte d’encastrement.

Deux entrées et deux sorties pour une commande souple sur le terrain

Le module dispose de 2 entrées numériques et de 2 sorties relais, ce qui permet de combiner commande locale et automatisation. Les entrées sont prévues pour fonctionner avec des boutons-poussoirs, des interrupteurs ainsi qu’avec des contacts NO ou NC selon la configuration retenue. Cette souplesse d’usage permet d’adapter facilement le module à différents scénarios de commande sans multiplier les composants.

Commutation 230 V jusqu’à 8 A avec prise en charge des charges LED

Chaque sortie est prévue pour une intensité nominale de 8 A sous 230 V, avec une puissance de commutation maximale de 1840 W. Le module est également adapté aux circuits d’éclairage LED, avec une puissance maximale de commutation LED de 875 W. Cette capacité en fait une solution pertinente pour les points lumineux, les circuits techniques légers et les besoins de commutation précis dans l’habitat ou le petit tertiaire.

Intégration discrète en boîte d’encastrement

Ce module relais a été pensé pour le montage encastré et s’installe facilement dans une boîte standard, avec une profondeur minimale de 25 mm. Son encombrement réduit permet de conserver une installation discrète, sans sacrifier la fonctionnalité. C’est un choix particulièrement intéressant lorsque l’on souhaite ajouter de la commande domotique sans modifier fortement l’existant ni mobiliser de place dans un tableau.

Commande manuelle et indication LED pour une mise en service plus pratique

La présence d’une commande sur place facilite les essais, les vérifications et certaines opérations de maintenance. L’affichage LED apporte quant à lui une lecture visuelle immédiate de l’état du module, utile au diagnostic comme à l’exploitation quotidienne. Ce double niveau d’accès, local et automatisé, simplifie le travail de l’installateur et améliore le confort d’utilisation une fois le module en service.

Fonctionnement modulaire pour scénarios de commande variés

Le REL02 peut être utilisé dans plusieurs modes de fonctionnement, notamment pour des commandes bistables, monostables, temporisées ou par intervalle selon la programmation du système. Il convient ainsi aussi bien à une simple commutation d’éclairage qu’à des logiques plus évoluées de déclenchement, d’impulsion ou d’asservissement. Son caractère modulaire permet de faire évoluer l’installation sans repartir d’une architecture lourde.

Raccordement bus inclus et module amovible pour une intégration facilitée

Le raccordement bus est inclus et le module de bus est amovible, ce qui simplifie l’intégration dans une architecture domotique compatible. Cette conception aide à organiser proprement le câblage et à intervenir plus facilement lors de l’installation ou du remplacement. Le module est prévu pour une utilisation en environnement intérieur avec un indice de protection IP20.
