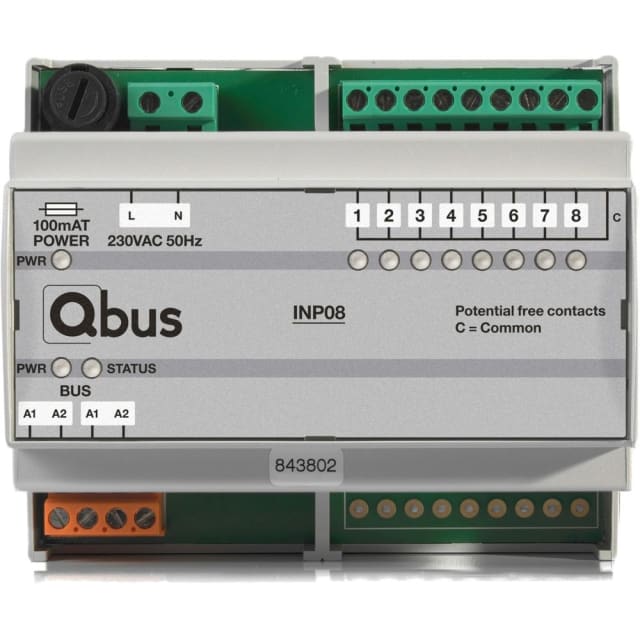

Module d’entrée sur rail DIN avec LED INP08

Module d’entrée modulaire DIN pour centraliser 8 contacts secs

Le module d’entrée sur rail DIN avec LED INP08 est conçu pour intégrer jusqu’à 8 contacts externes à une installation domotique modulaire. Il permet de raccorder des commandes ou informations de terrain en 0 volt, avec des entrées à contacts potentiels libres. Ce format est particulièrement adapté pour remonter l’état de boutons-poussoirs, interrupteurs, détecteurs ou contacts de porte vers le système de gestion de l’installation.

8 entrées opto-isolées pour raccorder des commandes externes

L’INP08 dispose de 8 entrées distinctes, prévues pour recevoir des contacts secs optiquement isolés. Cette architecture convient aux équipements de commande et de signalisation qui ne doivent pas injecter de tension sur l’entrée. Le module accepte notamment des boutons-poussoirs, des interrupteurs classiques, des détecteurs de mouvement, des contacts d’ouverture ou certains capteurs à sortie contact. Chaque entrée peut ainsi être exploitée pour piloter une fonction, un scénario ou une logique de commande dans l’installation.

Lecture immédiate de l’état des entrées grâce aux LED en façade

La présence d’un affichage LED en façade facilite le contrôle visuel lors du câblage, des essais et des opérations de maintenance. L’installateur identifie rapidement l’état de chaque entrée sans devoir démonter l’ensemble ni interpréter uniquement la programmation. Ce retour visuel est particulièrement utile dans un coffret modulaire lorsqu’il faut vérifier un contact raccordé, contrôler une information de terrain ou confirmer le bon fonctionnement d’une commande externe.

Montage sur rail DIN et intégration propre dans le tableau

Prévu pour une pose sur rail DIN, ce module trouve naturellement sa place dans un coffret électrique ou une armoire domotique. Son encombrement de 6 unités de division permet une intégration structurée dans les installations modulaires. Le format rail DIN simplifie l’organisation du câblage, la lisibilité du tableau et l’extension de l’installation lorsque plusieurs fonctions doivent être regroupées au même endroit.

Fonctionnement adapté aux installations domotiques à bus modulaire

Ce module est destiné à un environnement bus modulaire avec raccordement bus inclus et module de bus amovible. Il ne relève pas d’un système KNX, KNX RF, KNX Secure, LON ou Powernet, ce qui aide à bien le positionner dans un projet de Smart Home basé sur une autre architecture de communication. Cette identification claire évite les confusions au moment du choix d’un module d’extension pour tableau domotique.

Caractéristiques électriques utiles pour le choix et l’installation

L’INP08 fonctionne avec une tension d’entrée de 13,8 V, en signal pulsé, sans nécessiter de tension externe supplémentaire pour son usage prévu. Sa puissance absorbée de 2,3 W contribue à maîtriser les besoins énergétiques dans le coffret. Son indice de protection IP20 le destine à une installation en environnement protégé, à l’intérieur d’un tableau ou d’une enveloppe adaptée. Il est également important de respecter l’usage prévu des entrées en 0 volt et de raccorder uniquement des contacts potentiels libres sur ce type de module.

Un module pertinent pour les boutons, contacts et détecteurs filaires

Dans une installation résidentielle ou tertiaire, ce module d’entrée rail DIN est une solution efficace pour interfacer des organes de commande filaires dispersés dans le bâtiment avec la logique centrale du système domotique. Il convient particulièrement lorsque l’on souhaite regrouper des informations issues de contacts externes dans le tableau, tout en conservant une lecture simple de l’état des voies et un câblage modulaire propre. Pour les projets nécessitant 8 entrées en contact sec avec indication LED, l’INP08 répond précisément à cet usage.
