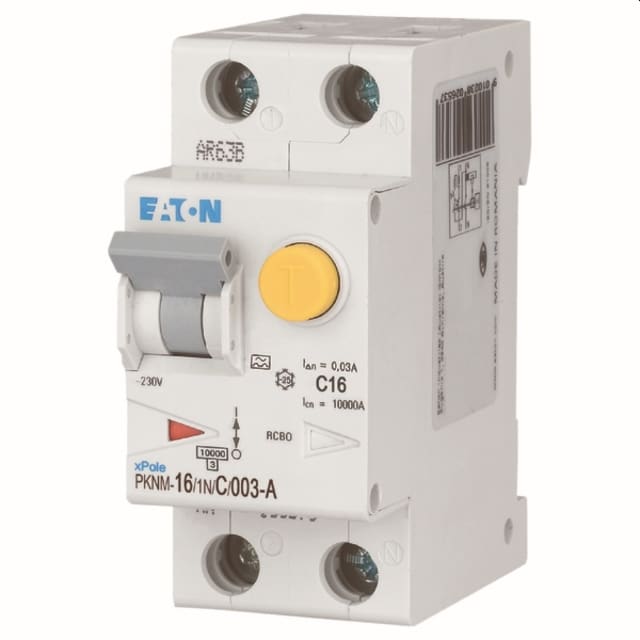

Disjoncteur différentiel 16A 30mA courbe C 1P+N 236217

Disjoncteur différentiel 16A 30mA courbe C 1P+N pour protection combinée des circuits

Ce disjoncteur différentiel 16A 30mA courbe C 1P+N réunit dans un seul appareil la protection différentielle des personnes et la protection magnétothermique du circuit. Il est conçu pour détecter les défauts d’isolement tout en assurant la coupure en cas de surcharge ou de court-circuit. Son format 2 modules facilite son intégration dans un tableau électrique modulaire lorsque l’on recherche une protection compacte, claire à identifier et adaptée aux départs monophasés en 230 V.

Sensibilité 30 mA type A pour les circuits d’usage courant

Avec une sensibilité différentielle de 30 mA et un type A, cet appareil convient aux circuits où la détection des courants de défaut alternatifs et pulsés est nécessaire. Ce niveau de sensibilité est particulièrement recherché pour renforcer la protection des personnes sur les lignes terminales. Le type A le rend pertinent pour des usages comportant des équipements susceptibles de générer des composantes résiduelles pulsées, ce qui apporte une réponse plus adaptée que les protections limitées aux seuls défauts purement alternatifs.

Calibre 16 A et courbe C pour une alimentation stable des départs dédiés

Son courant nominal de 16 A permet de protéger efficacement un départ correspondant à des usages courants en installation électrique. La courbe C est adaptée aux circuits pouvant présenter un courant d’appel modéré au démarrage, ce qui aide à éviter des coupures trop sensibles lors de la mise sous tension de certains équipements. Cette combinaison 16 A courbe C convient donc aux applications où l’on attend un bon équilibre entre protection du câblage et tenue au fonctionnement normal du circuit.

Configuration 1P+N avec neutre coupé simultanément

La conception 1P+N associe un pôle protégé et un neutre à connexion avec coupure simultanée. Cette architecture simplifie le repérage du départ concerné et apporte une coupure cohérente de la phase et du neutre dans un même appareil. Pour le monteur, c’est une solution pratique dans les tableaux où l’on souhaite regrouper protection contre les défauts différentiels et protection contre les surintensités sans multiplier les modules.

Pouvoir de coupure 10 kA pour tableaux nécessitant une protection robuste

Ce modèle affiche une capacité de coupure nominale de 10 kA selon EN 61009 et un pouvoir de coupure Icn de 10 kA selon EN 61009-1. Cette valeur en fait un choix pertinent dans les tableaux où le niveau de contrainte peut exiger une protection capable de gérer un courant de court-circuit élevé. La classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection globale du départ.

Intégration simple en tableau modulaire et raccordement jusqu’à 25 mm²

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, ce disjoncteur différentiel s’intègre facilement dans les coffrets modulaires. Il accepte des conducteurs monofilaires et multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de raccordement selon la section retenue sur le circuit à protéger. Son indice de protection IP20 correspond à une mise en œuvre à l’intérieur d’une enveloppe adaptée, comme c’est le cas en tableau électrique.

Caractéristiques électriques adaptées à un usage modulaire en 230 V AC

Prévu pour une tension de dimensionnement de 230 V en courant AC et une fréquence de 50 Hz, cet appareil dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc de 0,25 kA et son fonctionnement non retardé en font une protection réactive, conçue pour intervenir rapidement en présence d’un défaut. La plage de température de service de -25 à +40 °C permet son emploi dans des environnements techniques courants, à condition de respecter les conditions d’installation du tableau.
