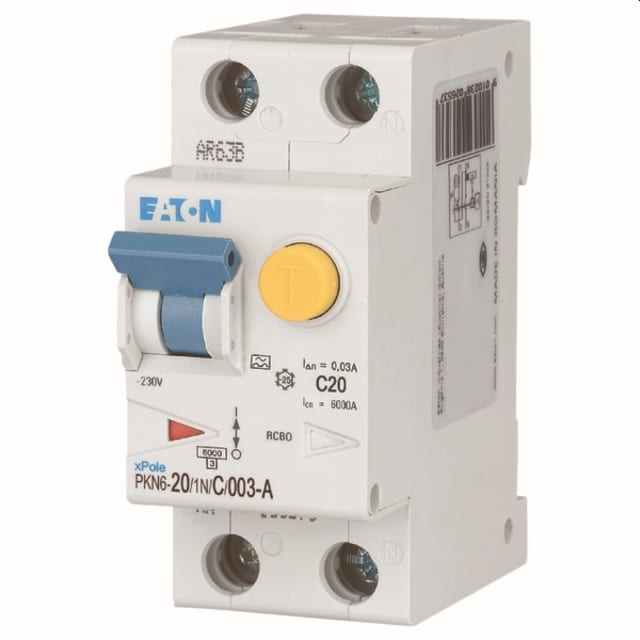

Disjoncteur différentiel 20A 30mA 2 pôles 6kA 236677

Disjoncteur différentiel 20A 30mA 2 pôles pour protection combinée des circuits

Ce disjoncteur différentiel 20A 30mA 2 pôles réunit dans un seul appareil la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts différentiels. Son calibre de 20 A convient aux circuits monophasés nécessitant une protection dédiée, tandis que sa sensibilité de 30 mA permet une coupure rapide en cas de défaut d’isolement. Ce format combiné simplifie l’intégration dans le tableau électrique et permet d’obtenir une protection claire, compacte et lisible.

Courbe C et type A pour des usages courants avec équipements modernes

Grâce à sa courbe de déclenchement C, ce modèle est adapté aux circuits pouvant présenter un courant d’appel modéré au démarrage. Son différentiel de type A permet de prendre en compte les défauts de courant alternatif et les composantes continues pulsées, ce qui le rend pertinent pour des équipements électriques courants et de nombreux usages modernes. Cette configuration aide à sécuriser l’installation sans surdimensionner la protection.

Pouvoir de coupure 6 kA pour une protection modulaire de tableau

Avec un pouvoir de coupure nominal de 6 kA selon EN 61009, cet appareil est conçu pour assurer sa fonction de protection dans les ensembles de distribution basse tension compatibles. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection des circuits en aval. Son fonctionnement non retardé favorise une coupure immédiate lorsque la situation l’exige.

Configuration 1 pôle protégé plus neutre commuté

Ce modèle dispose de 2 pôles au total avec neutre raccordable et commutation simultanée du neutre. Il protège 1 pôle tout en intégrant le neutre dans la coupure, ce qui correspond à une architecture 1P+N particulièrement recherchée pour les circuits monophasés. Cette conception facilite une coupure nette du circuit concerné et contribue à une lecture plus simple de l’appareillage dans le coffret.

Encombrement 2 modules pour intégration propre en coffret

Sa largeur de 2 unités de division permet une implantation rationnelle dans les tableaux modulaires. Ce format compact est intéressant lorsqu’il faut conserver de la place pour d’autres protections, commandes ou accessoires. Avec une profondeur totale de 60 mm et un indice de protection IP20, ce disjoncteur différentiel est pensé pour une installation en enveloppe adaptée, dans une distribution ordonnée et technique.

Raccordement souple des conducteurs et données électriques maîtrisées

Le raccordement accepte des conducteurs monofilaires et multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de câblage selon la section retenue sur l’installation. L’appareil fonctionne en 230 V AC, à 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au courant de choc de 0,25 kA complète un ensemble de caractéristiques cohérent pour les tableaux de distribution modulaires.

Un choix technique précis pour les professionnels et rénovations exigeantes

Ce disjoncteur différentiel 20A 30mA 2 pôles 6kA constitue une solution adaptée lorsque l’on recherche une protection combinée, compacte et bien définie : calibre 20 A, sensibilité 30 mA, type A, courbe C, format 2 modules et raccordement 1P+N. Il répond aux besoins des chantiers où la lisibilité du tableau, la sélectivité des départs et l’optimisation de l’encombrement sont des critères de choix importants pour une distribution électrique propre et structurée.
