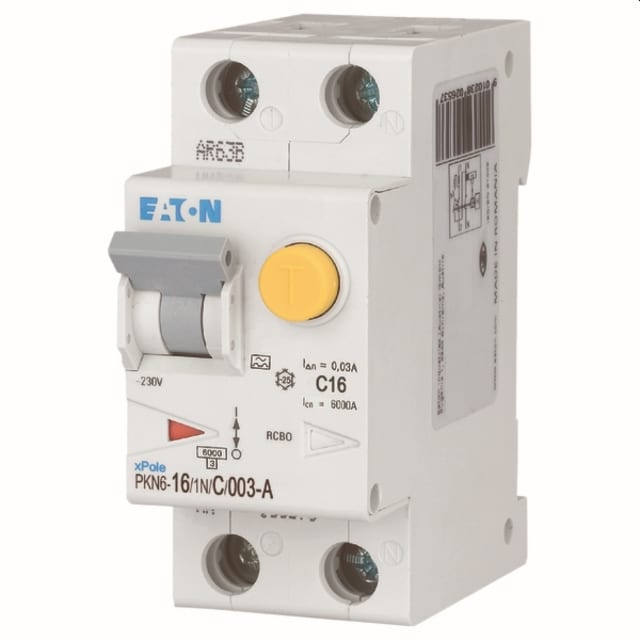

Disjoncteur différentiel 16A 30mA 2 pôles 6kA 236645

Disjoncteur différentiel 16A 30mA 2 pôles pour protection combinée des circuits

Ce disjoncteur différentiel 16A 30mA 2 pôles réunit dans un seul module la protection contre les surcharges et courts-circuits, ainsi que la protection différentielle des personnes et des circuits. Il s’agit d’un appareil 1P+N de la gamme xPole PKN6, conçu pour une alimentation en 230 V AC, avec courbe de déclenchement C et sensibilité différentielle de type A. Cette configuration en fait une solution adaptée aux circuits nécessitant une protection complète dans un encombrement réduit au tableau.

Sensibilité 30 mA type A pour une protection différentielle adaptée aux usages courants

Avec un courant de défaut assigné de 30 mA, cet appareil assure une coupure rapide en cas de fuite de courant. Son différentiel de type A permet la détection des courants résiduels alternatifs et des courants pulsés, ce qui le rend pertinent pour des équipements courants susceptibles de générer ce type de défaut. Son déclenchement non retardé favorise une coupure immédiate lorsque la situation l’exige.

Calibre 16 A et courbe C pour circuits avec appels de courant modérés

Son calibre nominal de 16 A convient à de nombreux circuits terminaux. La courbe C est particulièrement indiquée lorsque l’installation comporte des pointes de courant modérées au démarrage, tout en conservant une bonne sélectivité d’usage sur les lignes concernées. Ce profil de déclenchement permet d’associer protection efficace et continuité d’exploitation sur des circuits alimentant des usages courants en environnement résidentiel ou tertiaire.

Pouvoir de coupure 6 kA pour intégration en tableau modulaire

Ce disjoncteur différentiel dispose d’une capacité de coupure nominale de 6 kA selon EN 61009 et EN 61009-1. Il est ainsi conçu pour interrompre un défaut de court-circuit dans les conditions prévues pour ce niveau de protection. Sa classe de limitation énergétique 3 contribue à mieux contenir les effets du défaut sur l’installation protégée. Son format de 2 modules facilite son intégration dans un coffret ou tableau modulaire lorsque la place disponible doit être optimisée.

Configuration 1P+N avec neutre associé pour un câblage clair

L’appareil protège 1 pôle tout en intégrant un neutre à connexion associé, avec coupure simultanée. Cette architecture 2 pôles simplifie l’identification de la ligne protégée et répond aux besoins des circuits monophasés en 230 V. Le raccordement accepte des conducteurs monofilares et multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse au moment de l’installation dans le tableau.

Caractéristiques électriques et mécaniques pensées pour le tableau

Ce modèle présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV, une résistance au courant de choc de 0,25 kA et une catégorie de surtension 3. Son indice de protection IP20 correspond à une mise en œuvre à l’intérieur d’une enveloppe adaptée. Sa profondeur totale de 69,5 mm et sa largeur de 2 unités de division permettent une implantation cohérente dans les tableaux de distribution modulaires.

Un choix pertinent pour la protection différentielle et magnétothermique en un seul appareil

Choisir ce disjoncteur différentiel 16A 30mA 2 pôles 6kA, c’est retenir un appareil combiné qui simplifie la composition du tableau tout en apportant une double fonction de protection. Sa combinaison 16 A, courbe C, type A, 30 mA et 1P+N en fait une référence adaptée lorsque l’on recherche une protection compacte, lisible et complète pour des circuits monophasés nécessitant un niveau de sécurité et de coupure bien défini.
