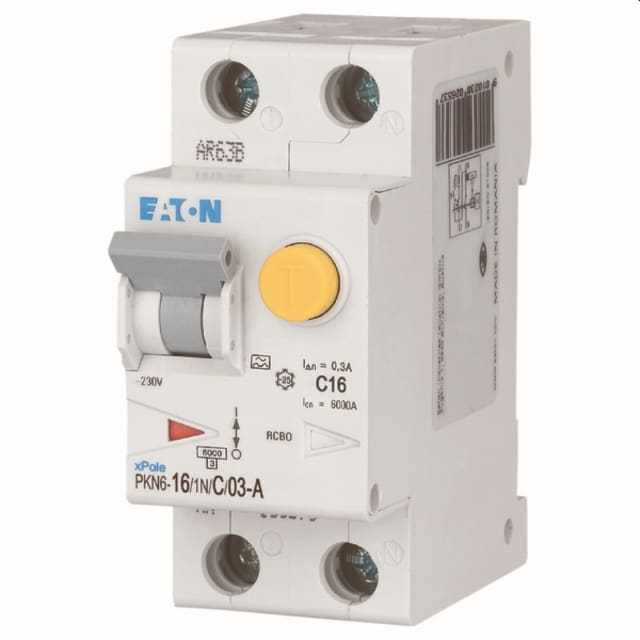

Disjoncteur différentiel 16A 300mA 2P 6kA 236647

Disjoncteur différentiel 16A 300mA 2P 6kA pour protection combinée

Ce disjoncteur différentiel 2 pôles combine en un seul appareil la protection contre les surintensités et la détection des courants de défaut. En calibre 16 A avec courbe C, il convient aux circuits nécessitant une protection magnétothermique adaptée aux appels de courant modérés. Son seuil différentiel de 300 mA permet une coupure en cas de défaut d’isolement, ce qui en fait une solution compacte et claire pour les tableaux de distribution où l’on recherche une protection combinée avec neutre raccordé.

Configuration 1P+N pratique pour les tableaux modulaires

Sa conception en 2 pôles avec 1 pôle protégé et neutre associé facilite l’intégration dans les installations monophasées 230 V. Le format 2 modules permet un encombrement maîtrisé dans le coffret, tout en conservant une lecture simple du tableau. Ce type d’appareil est particulièrement apprécié lorsqu’il faut regrouper protection différentielle et disjoncteur dans un seul emplacement fonctionnel, avec coupure simultanée phase et neutre.

Déclenchement différentiel type A pour défauts de courant adaptés aux usages courants

Ce modèle est de type A, ce qui signifie qu’il détecte les défauts différentiels en courant alternatif ainsi que les courants résiduels pulsés. Ce point est important pour des circuits alimentant des équipements usuels comportant de l’électronique de commande. Son déclenchement est non retardé, pour une réaction immédiate en présence d’un défaut, et sa tenue aux courants de choc de 0,25 kA complète son comportement dans les environnements d’installation classiques.

Pouvoir de coupure 6 kA et limitation d’énergie de classe 3

Avec un pouvoir de coupure nominal de 6 kA selon EN 61009, ce disjoncteur différentiel est conçu pour interrompre efficacement un court-circuit dans les conditions prévues pour ce niveau d’appareillage modulaire. La classe de limitation énergétique 3 contribue à réduire les effets thermiques et dynamiques liés au défaut, ce qui participe à une meilleure maîtrise des contraintes dans le tableau. La courbe C apporte de son côté une réponse équilibrée pour les circuits présentant des pointes de courant au démarrage.

Raccordement souple et intégration simple en coffret

Le raccordement accepte des conducteurs monofiliaires et multifilaires de 1 à 25 mm², ce qui laisse une bonne marge pour s’adapter aux sections courantes rencontrées en distribution terminale. L’appareil présente une profondeur totale de 69,5 mm et une largeur de 2 unités de division, des dimensions utiles pour préparer proprement l’implantation dans le tableau. Le neutre est prévu pour être raccordé, ce qui simplifie l’identification du bon produit lors d’un remplacement ou d’une extension d’installation.

Caractéristiques électriques et tenue d’isolement

Prévu pour une tension assignée de 230 V en 50 Hz, ce disjoncteur différentiel fonctionne en type de tension AC et dispose d’une tension d’isolement Ui de 440 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 correspondent à un usage en distribution modulaire. Le degré de pollution 2 et l’indice de protection IP20 indiquent un montage destiné à être réalisé dans une enveloppe adaptée, comme un coffret ou un tableau électrique.

Un choix pertinent pour les installations résidentielles et tertiaires

Ce disjoncteur différentiel 16A 300mA 2P 6kA répond bien aux besoins des installations résidentielles et tertiaires recherchant un appareil combiné, lisible et peu encombrant. Sa plage de fonctionnement de -25 à 40 °C autorise une mise en œuvre dans des conditions d’ambiance courantes pour les tableaux électriques. Pour l’installateur comme pour le gestionnaire de maintenance, il représente une solution technique cohérente lorsqu’il faut protéger un circuit monophasé avec différentiel type A, courbe C et format modulaire compact.
