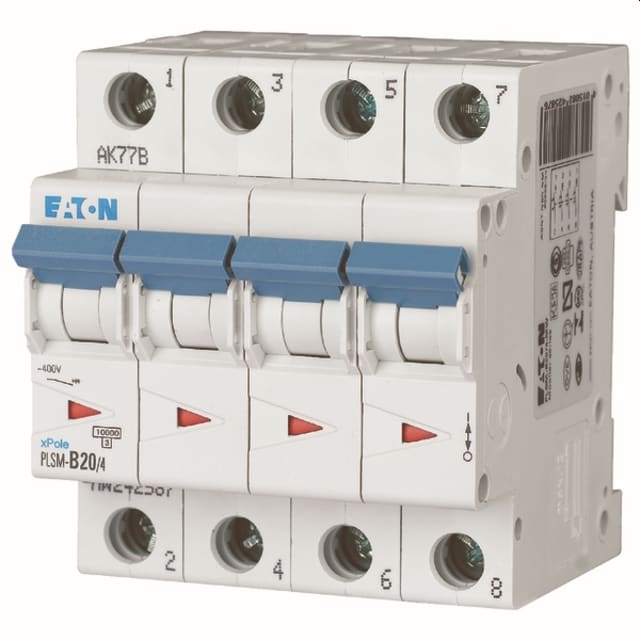

Disjoncteur tétrapolaire 20A courbe C 10kA 242613

Disjoncteur tétrapolaire 20A courbe C 10kA pour protection de tableaux triphasés

Ce disjoncteur tétrapolaire 20A courbe C de la série xPole est conçu pour assurer la protection des circuits électriques en environnement résidentiel, tertiaire et dans de nombreux tableaux de distribution. Sa configuration 4 pôles avec neutre raccordable permet une coupure simultanée de l’ensemble des conducteurs concernés, ce qui en fait une solution adaptée aux départs triphasés avec neutre. Son calibre 20 A convient aux lignes nécessitant une protection précise contre les surcharges et les courts-circuits, tout en conservant un encombrement modulaire de 4 pas.

Courbe C et pouvoir de coupure 10 kA pour usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant au démarrage, comme certains moteurs de petite puissance, équipements techniques, auxiliaires ou lignes d’alimentation classiques. Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des installations où un niveau élevé de tenue au court-circuit est recherché. Il constitue ainsi un choix pertinent pour les tableaux où la coordination des protections impose un appareil modulaire performant et bien dimensionné.

Version quadripolaire avec 4 pôles protégés et neutre raccordable

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, avec conducteur neutre à connexion. Cette architecture est utile lorsque l’on souhaite protéger l’ensemble des conducteurs actifs d’un départ en tétrapolaire, sans se limiter à une simple coupure partielle. Pour l’installateur, cela facilite la mise en œuvre sur des départs triphasés équilibrés ou non, tout en apportant une lecture claire de la protection retenue dans le tableau.

Intégration simple dans l’armoire grâce au format modulaire 4 pas

Avec une largeur de 4 unités de division et une profondeur totale de 70,5 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires courants. Son format permet d’optimiser l’occupation du rail tout en conservant une implantation propre, surtout lorsqu’il faut multiplier les départs quadripolaires dans un espace maîtrisé. La possibilité d’ajouter des dispositifs supplémentaires est également un avantage pour les montages évolutifs, notamment lorsqu’une signalisation, un contact auxiliaire ou une fonction complémentaire est envisagée.

Raccordement souple des conducteurs pour chantier neuf ou rénovation

Le disjoncteur accepte des conducteurs monofilaire et multifilaire de 1 à 25 mm², ce qui couvre un large éventail de sections rencontrées en distribution modulaire. Cette plage de raccordement facilite la compatibilité avec différents types de câblage selon la nature du départ, la section retenue et l’organisation du tableau. Pour les professionnels, cela apporte plus de souplesse au moment du câblage et limite les contraintes lors du remplacement d’un appareil existant par un modèle de même famille.

Caractéristiques électriques adaptées à une exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz, ce disjoncteur répond aux besoins des installations modulaires standards en AC. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à une bonne adaptation aux contraintes électriques habituelles d’un tableau. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement pour des environnements d’installation maîtrisés en enveloppe électrique.

Un appareil pensé pour la protection modulaire avec contraintes thermiques maîtrisées

Ce disjoncteur présente une classe de limitation énergétique 3, un indice de protection IP20 et une plage de température de fonctionnement de -25 à 75 °C, ce qui permet son intégration dans des tableaux soumis à des conditions d’exploitation variées. Sa puissance dissipée de 10,5 W est une donnée utile pour le dimensionnement thermique de l’ensemble. Pour le tableautier comme pour l’électricien, ce type d’information aide à construire une distribution plus cohérente, surtout lorsque plusieurs protections modulaires sont regroupées dans un même coffret.
