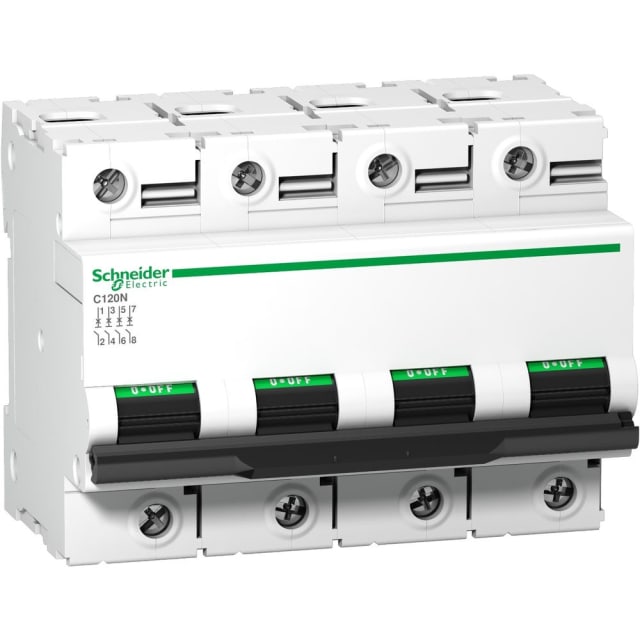

Disjoncteur modulaire 4P 100A courbe C 10kA A9N18374

Disjoncteur modulaire 4P 100A courbe C 10kA pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 100A courbe C 10kA de la gamme Acti9 C120N est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration quadripolaire avec 4 pôles protégés convient particulièrement aux installations triphasées avec neutre, lorsque la coupure simultanée de l’ensemble des conducteurs est recherchée pour une protection cohérente du départ.

Calibre 100A et courbe C pour les circuits à appel de courant modéré

Avec un courant nominal de 100 A, ce modèle répond aux besoins des départs de puissance importants en environnement résidentiel étendu, tertiaire ou technique selon le dimensionnement du tableau. Sa courbe de déclenchement C est adaptée aux circuits présentant un courant d’appel modéré, comme certains équipements motorisés, lignes d’alimentation ou usages mixtes, tout en conservant une protection précise contre les défauts.

Pouvoir de coupure 10 kA pour une protection adaptée aux tableaux exigeants

Son pouvoir de coupure de 10 kA à 230 V et 400 V permet d’envisager son intégration dans des installations où le niveau de court-circuit présumé impose un appareil modulaire renforcé. Ce niveau de performance apporte une réponse adaptée aux tableaux nécessitant une protection robuste des départs, avec une classe de limitation énergétique 3 qui contribue à réduire les contraintes subies par les équipements situés en aval lors d’un défaut.

Version quadripolaire avec neutre raccordable et coupure des 4 pôles

Ce disjoncteur est équipé de 4 pôles au total, tous protégés, avec conducteur neutre à connexion. Cette conception facilite son emploi sur les réseaux triphasés + neutre lorsque la continuité de la distribution doit s’accompagner d’une protection homogène sur chaque pôle. C’est un choix pertinent pour les départs principaux ou secondaires nécessitant une lecture claire de l’appareillage au sein du coffret électrique.

Intégration pratique dans le tableau électrique et raccordement de sections importantes

Prévu pour une installation sur rail DIN, ce disjoncteur modulaire s’intègre dans les tableaux de protections et de distribution avec un encombrement adapté aux appareillages de fort calibre. Il accepte des sections de conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm², ce qui simplifie le raccordement sur des départs de puissance. La possibilité d’ajouter des dispositifs supplémentaires permet aussi de faire évoluer l’appareillage selon les besoins du tableau.

Tenue électrique adaptée aux environnements techniques en courant alternatif

Conçu pour fonctionner en courant alternatif 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce modèle répond aux contraintes des installations basse tension demandant un bon niveau d’isolement et de résistance aux surtensions transitoires. Sa catégorie de surtension 4 et son degré de pollution 3 en font un disjoncteur pertinent pour les ensembles de distribution exposés à des conditions d’exploitation soutenues.

Protection des bornes, usage en tableau et fonctionnement sur une large plage de température

Avec un indice de protection IP20 au niveau des bornes, ce disjoncteur est destiné à être mis en œuvre dans un coffret ou un tableau approprié. Il peut fonctionner dans une plage de température ambiante de -25 à +70 °C, ce qui favorise son utilisation dans de nombreux contextes techniques. Sa faible puissance dissipée de 2 W constitue également un point intéressant pour la gestion thermique des enveloppes lorsque plusieurs protections sont regroupées.
