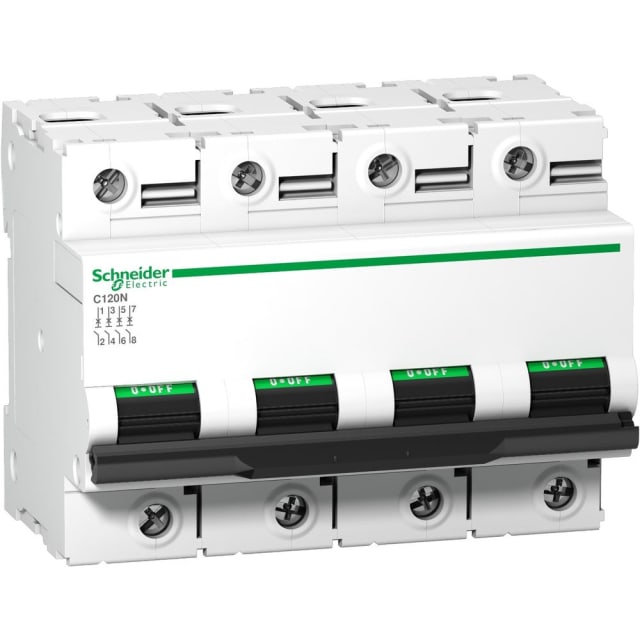

Disjoncteur modulaire 4P 125A courbe C 10kA A9N18376

Disjoncteur modulaire 4P 125A conçu pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 125A courbe C 10kA appartient à la gamme Acti9 C120 et répond aux besoins de protection des circuits de puissance en tableau électrique. Avec ses 4 pôles protégés et son neutre raccordable, il convient particulièrement aux installations triphasées avec neutre où l’on recherche à la fois protection contre les surcharges, protection contre les courts-circuits, fonction de coupure et isolement du circuit en aval.

Calibre 125 A et courbe C pour les circuits à appel de courant modéré

Son courant nominal de 125 A permet d’équiper des départs importants en distribution modulaire. La courbe C est adaptée aux circuits présentant des pointes de courant modérées au démarrage, ce qui en fait un choix pertinent pour de nombreuses applications tertiaires et techniques. Ce positionnement permet de sécuriser efficacement le circuit sans surdimensionner inutilement la protection.

Pouvoir de coupure 10 kA pour une protection modulaire de haut niveau

Avec un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur quadripolaire est dimensionné pour affronter des défauts significatifs dans les réseaux basse tension. Il affiche également un Icu de 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Cette capacité le rend adapté aux tableaux où la tenue au court-circuit constitue un critère technique déterminant, tout en conservant un format modulaire compatible avec l’intégration sur rail DIN.

Protection complète sur 4 pôles avec séparation visible et exploitation sécurisée

Les 4 pôles sont protégés, ce qui permet une coupure homogène de l’ensemble des conducteurs concernés. Le produit assure à la fois la protection magnétothermique, la commande et l’isolement. La présence de l’indication mécanique de séparation renforce la lisibilité de l’état de l’appareil lors des opérations d’exploitation ou de maintenance. C’est un point apprécié dans les armoires et tableaux où la clarté de lecture et la rapidité d’intervention comptent au quotidien.

Format modulaire pour tableau électrique avec raccordement pratique

Ce modèle occupe 6 unités de division et se destine à une pose en tableau. Il accepte des conducteurs monofilares de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui laisse une vraie souplesse de raccordement selon la configuration de l’installation. La possibilité d’ajouter des dispositifs supplémentaires permet également de faire évoluer l’appareillage selon les besoins du tableau, sans changer de base de protection.

Tenue électrique adaptée aux environnements techniques exigeants

Ce disjoncteur 4P 125A fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareillage adapté aux environnements électriques techniques où la robustesse d’isolement et la maîtrise des contraintes réseau sont essentielles dans le choix du matériel de protection.

Un choix pertinent pour la distribution et la protection dans les tableaux modulaires

Grâce à sa classe de limitation énergétique 3, à son indice IP20 sur les bornes et à sa plage de fonctionnement de -25 à +70 °C, ce disjoncteur modulaire quadripolaire s’intègre dans de nombreux projets de distribution électrique. Il convient particulièrement lorsque l’on recherche un disjoncteur 4P 125A courbe C 10kA capable d’assurer une protection sélective, lisible et cohérente dans un tableau de puissance, avec l’encombrement et la logique d’installation d’un appareillage modulaire professionnel.
