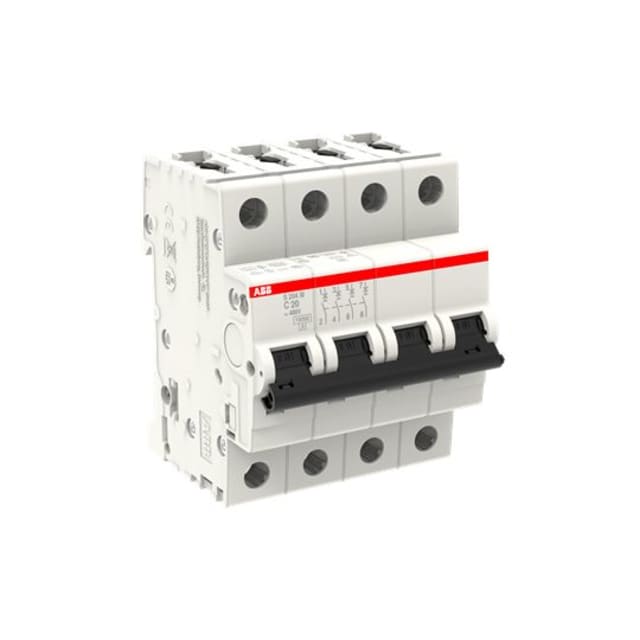

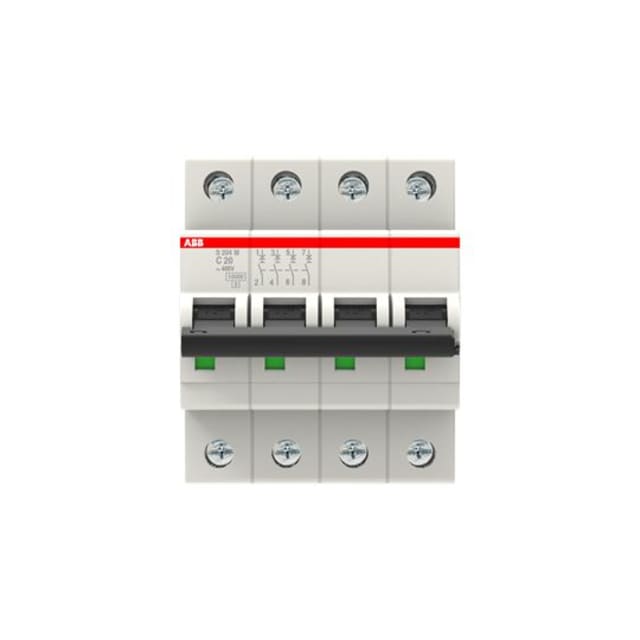

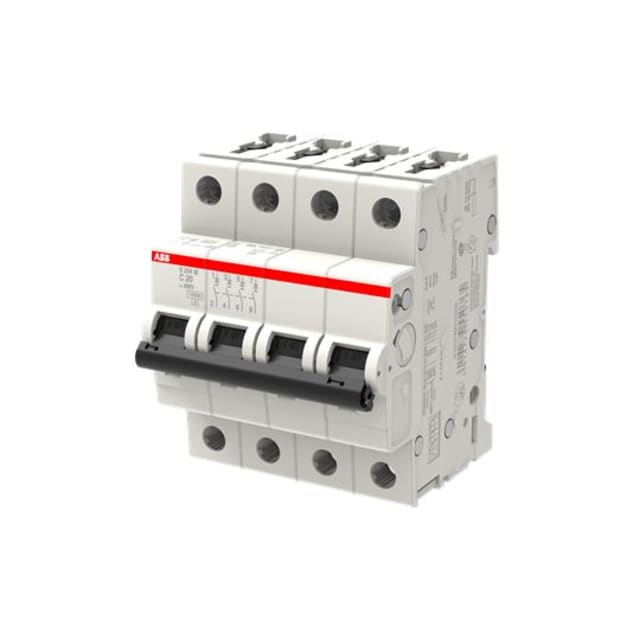

Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204

Disjoncteur quadripolaire 20A pour la protection complète des départs

Ce disjoncteur 4P 20A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Il s’intègre dans la gamme ABB System pro M compact S200M et répond aux besoins des tableaux de distribution où une coupure simultanée des quatre conducteurs est recherchée. Son calibre 20 A le destine aux départs d’alimentation et aux circuits triphasés avec protection quadripolaire, dans des environnements tertiaires ou techniques.

Pouvoir de coupure 10 kA adapté aux tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire convient aux installations où le niveau de court-circuit présumé impose une protection renforcée. Il apporte une réponse adaptée aux tableaux de distribution nécessitant un appareil capable d’encaisser des contraintes électriques élevées tout en conservant un format modulaire de 4 pas. La classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer en cas de défaut.

Courbe C pour les usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés au démarrage, comme certains équipements techniques, lignes d’alimentation, auxiliaires ou charges mixtes. Elle permet de concilier protection des conducteurs et bonne tenue aux pointes de courant transitoires, ce qui en fait un choix pertinent dans de nombreux coffrets de répartition et armoires électriques.

Format 4 modules pour une intégration simple sur rail DIN

Sa largeur de 4 unités de division facilite l’intégration dans les tableaux modulaires standards, sans compromis sur la protection quadripolaire. La profondeur totale de 69 mm permet une implantation cohérente dans les enveloppes de distribution usuelles. Ce disjoncteur est prévu pour le montage en appareillage modulaire et accepte l’ajout de dispositifs supplémentaires, pratique pour faire évoluer un tableau avec signalisation ou contacts auxiliaires selon les besoins du projet.

Compatibilité de raccordement pour conducteurs rigides et souples

Ce modèle accepte des sections de conducteurs monofilares de 0 à 35 mm² et des conducteurs multifilaires de 0 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en rénovation qu’en réalisation neuve de tableau. L’installateur peut ainsi l’utiliser sur différents types de départs tout en conservant une connexion adaptée au calibre de la ligne et à l’organisation interne du coffret.

Caractéristiques électriques utiles en environnement de distribution

Ce disjoncteur fonctionne en 50/60 Hz avec un type de tension AC/DC, une tension de dimensionnement de 400 V et une tension d’isolement Ui de 440 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 en font un appareil adapté aux contraintes rencontrées dans les ensembles de distribution. Il dispose également d’un pouvoir de coupure Icu de 15 kA à 400 V selon IEC 60947-2, ce qui renforce son intérêt pour des applications techniques demandant une lecture précise des performances selon les normes de référence.

Utilisation en intérieur de tableau avec contraintes d’exploitation maîtrisées

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante de -25 à +55 °C, avec un degré de pollution 2, ce qui correspond aux conditions habituelles d’exploitation en tableau électrique. Sa puissance dissipée de 10 W est un point à prendre en compte dans les études d’échauffement et le dimensionnement des coffrets lorsque plusieurs protections sont regroupées sur une même rangée.
