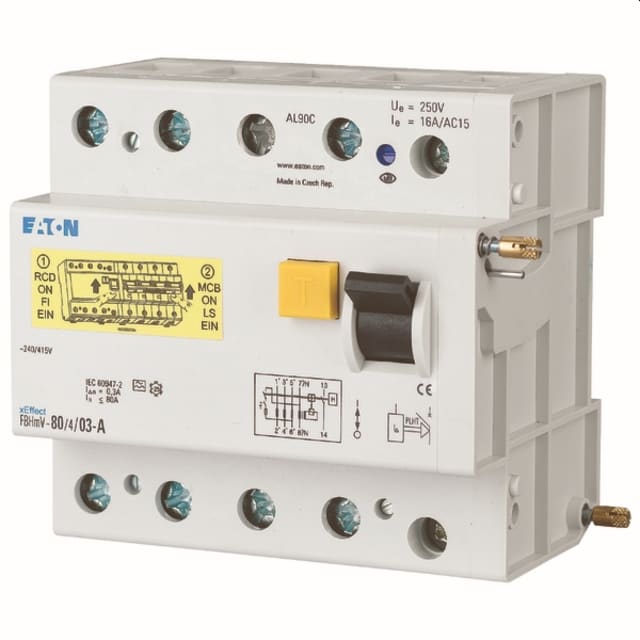

Bloc différentiel 80A 4 pôles 300 mA type A FBHMV-80/4/03-A

Bloc différentiel 4 pôles pour protection différentielle en tableau

Le bloc différentiel FBHMV-80/4/03-A est un module différentiel 4 pôles conçu pour équiper un appareillage de protection en tableau électrique. Il convient aux installations nécessitant une détection des défauts d’isolement sur réseaux 240 à 415 V en 50 Hz, avec un calibre nominal de 80 A. Sa configuration 4 pôles le rend adaptée aux distributions triphasées avec neutre, dans les environnements tertiaires et techniques où une protection différentielle claire et bien dimensionnée est recherchée.

Sensibilité 300 mA type A pour les défauts de fuite adaptés aux usages techniques

Avec un courant différentiel résiduel assigné de 300 mA, ce bloc différentiel est destiné aux fonctions de protection différentielle correspondant à ce niveau de sensibilité. Son type A permet la détection des courants différentiels alternatifs ainsi que des courants différentiels pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements susceptibles de générer ce type de défaut. Cette configuration aide à sélectionner un appareil cohérent avec les contraintes réelles des installations modernes.

Calibre 80 A pour une intégration sur circuits de puissance

Son courant nominal de 80 A permet son emploi sur des départs ou ensembles de protection où le niveau d’intensité impose un appareil différentiel capable d’accompagner des charges importantes. Ce positionnement en fait une solution intéressante pour les tableaux de distribution et les applications où la continuité d’exploitation passe aussi par un choix précis du calibre, sans surdimensionnement inutile.

Déclenchement sans temporisation pour une réaction immédiate

Ce modèle fonctionne sans retard réglable et avec un temps de retard maximal de 0 ms. Il s’adresse donc aux montages où une réponse immédiate au défaut différentiel est attendue. L’absence de temporisation réglable simplifie également le choix du produit pour les intégrateurs et installateurs qui recherchent un bloc différentiel direct, lisible et simple à associer dans l’architecture de protection.

Raccordement souple en tableau et compatibilité avec sections courantes

Le raccordement accepte des conducteurs monofiliaires et multifilaires de 2,5 à 50 mm². Cette plage couvre de nombreuses configurations rencontrées en coffrets et tableaux, aussi bien en rénovation qu’en réalisation neuve. L’appareil s’intègre ainsi plus facilement dans des ensembles de distribution où les sections varient selon la puissance, la longueur de ligne ou l’organisation du câblage.

Tenue électrique adaptée aux environnements de distribution

Le bloc différentiel présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, avec une résistance aux courants de choc de 0,25 kA. Ces caractéristiques participent à son bon comportement dans les ensembles de protection modulaires soumis aux contraintes électriques usuelles d’exploitation. Pour l’intégrateur, cela signifie un produit pensé pour prendre place dans une distribution technique structurée, avec des valeurs cohérentes pour ce niveau d’application.

Format prévu pour l’exploitation en armoire ou coffret protégé

Sa protection IP20 indique un usage dans un environnement intégré, à l’intérieur d’un tableau ou d’un coffret approprié. Le dispositif de verrouillage apporte un point pratique supplémentaire pour les opérations d’installation ou de maintenance. Avec un degré de pollution 2 et une plage de température de fonctionnement de -25 à 40 °C, ce bloc différentiel est adapté aux conditions habituellement rencontrées dans les enveloppes électriques correctement mises en œuvre.

Un choix pertinent pour compléter une protection différentielle modulaire

Ce bloc différentiel 80A 4 pôles 300 mA type A répond à une logique d’équipement précise : offrir une protection différentielle modulaire pour des circuits de distribution demandant à la fois un calibre élevé, une détection type A et une architecture 4 pôles. Pour le professionnel comme pour l’acheteur averti, il constitue une solution claire lorsque le besoin porte sur un bloc différentiel de tableau compatible avec des usages techniques exigeant une lecture simple des caractéristiques essentielles.
