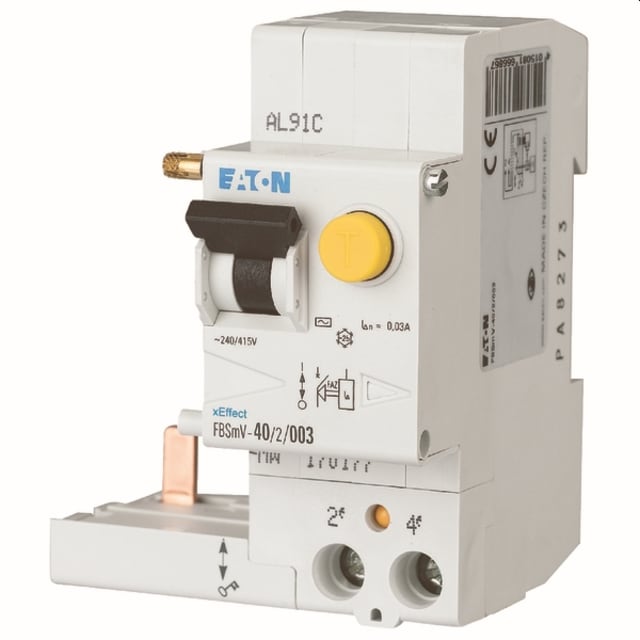

Bloc différentiel 40 A 30 mA type A pour protection des personnes

Ce bloc différentiel 2 pôles 40 A 30 mA type A est conçu pour ajouter une protection différentielle efficace sur une installation modulaire compatible. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les défauts d’isolement, tandis que le type A permet la détection des courants différentiels alternatifs et des courants pulsés. Il convient aux circuits où la présence d’équipements électroniques impose une protection adaptée, en particulier dans les tableaux de distribution résidentiels, tertiaires et techniques.

Format 2 pôles adapté aux montages avec disjoncteurs modulaires FAZ

Ce modèle est un bloc différentiel additionnel prévu pour association avec des appareils de la gamme FAZ. Son exécution 2 pôles le destine aux circuits monophasés nécessitant une protection différentielle en cohérence avec un calibre nominal de 40 A. Cette configuration facilite la constitution d’une protection combinée claire, compacte et lisible dans le tableau électrique, tout en conservant une architecture modulaire adaptée aux environnements où l’encombrement et l’organisation des départs comptent.

Déclenchement instantané pour une coupure sans temporisation

Le produit fonctionne sans retard volontaire, avec un temps de retard maximal annoncé à 0 ms. Ce comportement instantané convient aux usages où l’on recherche une coupure rapide en cas de défaut différentiel. L’absence de réglage de temporisation et l’absence de réglage du courant de fuite simplifient le choix du matériel pour les installations standards : la protection est définie dès l’origine, sans paramétrage complémentaire à prévoir.

Caractéristiques électriques dimensionnées pour les tableaux basse tension

Ce bloc différentiel accepte une tension nominale de 240 à 415 V à 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Ces valeurs le rendent pertinent pour les ensembles de distribution basse tension où la continuité de conception du tableau et la compatibilité des appareillages sont déterminantes. Sa résistance aux courants de choc de 0,25 kA apporte une donnée utile pour les environnements soumis à des perturbations électriques modérées.

Raccordement souple pour conducteurs rigides et multibrins

Le raccordement accepte des conducteurs monofilaires et multifilaires de 0,75 à 35 mm². Cette plage de section permet de couvrir de nombreux cas d’intégration en coffret, qu’il s’agisse d’alimentations, de pontages ou de départs selon la conception du tableau. Pour l’installateur, cela apporte plus de latitude dans le choix des conducteurs et simplifie l’intégration dans des armoires ou tableaux où plusieurs sections coexistent.

Intégration en tableau avec protection IP20 et dispositif de verrouillage

Prévu pour une intégration en enveloppe, ce bloc différentiel présente un indice de protection IP20 au niveau de l’appareil. Il dispose également d’un dispositif de verrouillage, point appréciable pour sécuriser certaines opérations d’exploitation ou de maintenance. Son degré de pollution 2 et sa plage de température de fonctionnement de -25 à 40 °C permettent son emploi dans des conditions d’usage classiques en environnement intérieur technique, avec une puissance dissipée de 5,3 W à prendre en compte dans la gestion thermique du tableau.

Un choix pertinent pour une protection différentielle claire et cohérente

Ce bloc différentiel 40 A 30 mA type A répond aux besoins des professionnels et des acheteurs exigeants qui recherchent un appareillage modulaire précis, lisible et simple à intégrer dans une chaîne de protection. Son positionnement technique est particulièrement adapté lorsque l’on souhaite associer protection différentielle des personnes, compatibilité avec des circuits modernes et montage ordonné dans un tableau électrique. C’est une solution indiquée pour compléter proprement une protection modulaire sur circuits monophasés jusqu’à 40 A.
