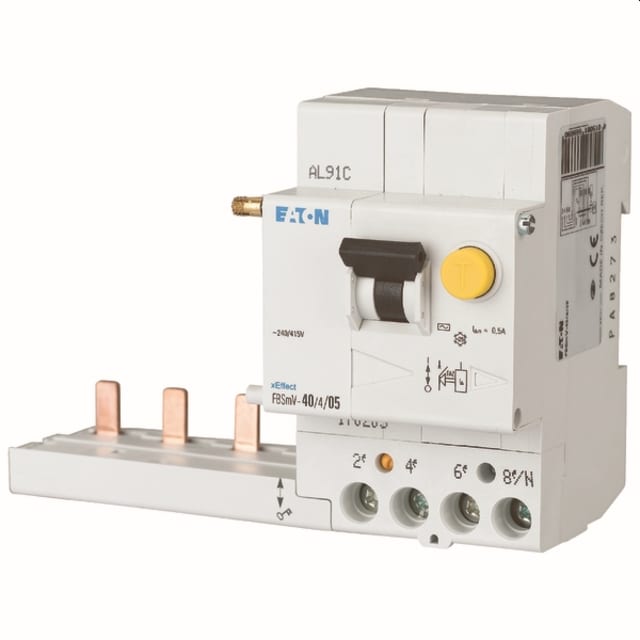

Bloc différentiel 40A 4P 300mA type A 170231

Bloc différentiel 40A 4P 300mA type A pour disjoncteurs FAZ

Ce bloc différentiel 4 pôles est conçu pour s’associer aux disjoncteurs de la gamme FAZ afin d’ajouter une protection différentielle adaptée aux installations triphasées avec neutre. Avec un courant nominal de 40 A et une sensibilité de 300 mA, il répond aux besoins de protection des départs où l’on recherche une détection fiable des défauts d’isolement tout en conservant une architecture modulaire claire dans le tableau électrique.

Détection type A pour défauts à composante alternative et pulsée

La technologie type A permet la détection des courants différentiels alternatifs et des courants différentiels continus pulsés. Ce point est particulièrement important dans les circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareillages électroniques, automatismes ou usages techniques courants en environnement tertiaire et industriel. Vous bénéficiez ainsi d’une protection différentielle cohérente avec les installations modernes.

Sensibilité 300 mA pour la protection des biens et des départs

Avec une sensibilité de 300 mA, ce bloc différentiel est destiné aux usages où l’objectif principal est la surveillance des défauts d’isolement et la protection des biens, en complément du disjoncteur associé. Son déclenchement instantané, sans temporisation réglable, permet une réaction directe en cas de défaut détecté. C’est un choix pertinent pour les départs nécessitant une protection différentielle sélective dans l’organisation globale d’un tableau.

Configuration 4 pôles adaptée aux réseaux 240 à 415 V

Sa conception 4 pôles le rend adaptée aux installations nécessitant la coupure simultanée des conducteurs concernés, avec une tension nominale de 240 à 415 V et une fréquence de 50 Hz. Cette configuration facilite l’intégration dans de nombreux tableaux de distribution, notamment lorsqu’il faut protéger un départ triphasé avec neutre tout en conservant une continuité de montage avec les appareils modulaires compatibles.

Montage modulaire et raccordement pratique en tableau

Prévu pour être monté avec les disjoncteurs FAZ, ce bloc différentiel s’intègre dans une logique de protection modulaire compacte. Il accepte des sections de conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui laisse une bonne souplesse de câblage au moment de l’installation. Le dispositif de verrouillage apporte un maintien adapté lors des opérations de montage et d’exploitation dans l’armoire ou le coffret.

Caractéristiques électriques utiles à l’exploitation

Ce modèle dispose d’une tension d’isolement assignée Ui de 440 V, d’une tenue aux chocs Uimp de 4 kV et d’une résistance aux courants de choc de 0,25 kA. Sa puissance dissipée de 8,9 W doit être prise en compte dans l’équilibre thermique du tableau, notamment dans les enveloppes compactes. L’appareil ne dispose pas de réglage de courant de fuite ni de temporisation, ce qui oriente clairement son usage vers une protection instantanée simple à mettre en œuvre.

Conditions d’installation et environnement de fonctionnement

Le bloc différentiel présente un indice de protection IP20 et un degré de pollution 2, pour une intégration dans une enveloppe adaptée. Sa plage de fonctionnement de -25 à 40 °C permet son emploi dans des environnements techniques usuels, sous réserve du respect des conditions de pose du tableau. Pour l’installateur comme pour l’acheteur, ce positionnement en fait une solution précise pour compléter une protection FAZ avec une fonction différentielle type A en 40 A 4 pôles 300 mA.
