Interrupteur général tripolaire 25 A arrêt d’urgence

Interrupteur général tripolaire 25 A pour coupure et sectionnement en façade

Cet interrupteur général tripolaire 25 A Eaton série P1 est conçu pour assurer une fonction de coupure principale claire et accessible sur coffret ou armoire. En montage encastré, il permet de commander un circuit triphasé avec une manœuvre rotative en façade, pratique pour isoler une installation, une machine ou un départ de puissance lors des opérations d’arrêt, d’intervention ou de remise en service.

Commande rotative de porte avec verrouillage en position 0

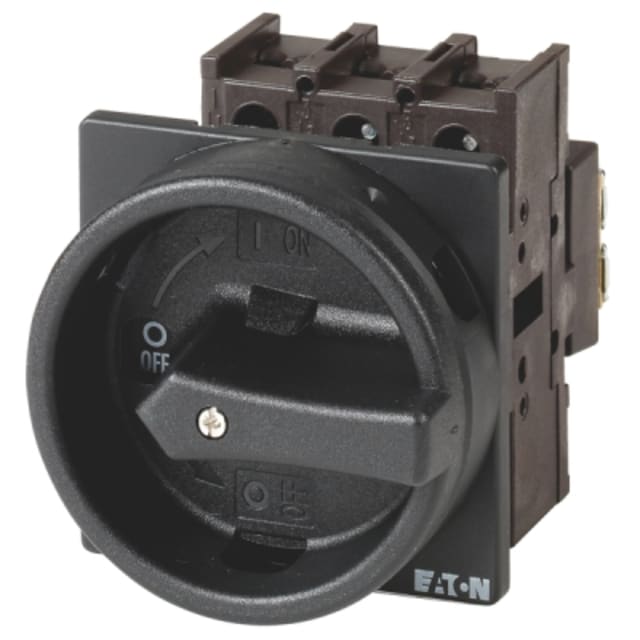

L’appareil est équipé d’un entraînement rotatif d’accouplement de porte avec poignée noire et bague de verrouillage. La condamnation en position 0 apporte un vrai avantage pour les opérations de maintenance et de sécurisation de l’installation, en évitant toute remise sous tension non souhaitée pendant l’intervention. Cette configuration convient particulièrement aux tableaux électriques, coffrets de distribution et ensembles de commande nécessitant une coupure visible et maîtrisée.

Configuration 3 pôles avec contacts auxiliaires intégrés

Sa version 3 pôles répond aux besoins de coupure sur réseaux triphasés, tandis que la présence de 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture facilite le report d’état, l’asservissement ou l’intégration dans une logique de commande. Ce point est utile lorsque l’interrupteur général doit dialoguer avec une signalisation, un automate ou un circuit de contrôle sans ajouter immédiatement d’accessoires complexes.

Pouvoir de coupure adapté aux usages de distribution et de commande moteur

Avec un courant nominal de 25 A, une tension assignée jusqu’à 690 V et une puissance de commutation de 13 kW à 400 V, cet interrupteur-sectionneur est dimensionné pour des applications de sectionnement et de coupure en environnement tertiaire ou industriel. Sa puissance de service AC-3 de 7,5 kW à 400 V permet aussi d’orienter le choix sur des usages liés à la commande et à l’isolement de circuits moteur dans les limites prévues par ses caractéristiques.

Protection frontale IP65 pour environnements exposés

La face avant IP65 constitue un atout important lorsque la commande est installée sur une porte de coffret susceptible d’être exposée à la poussière ou aux projections. Cette protection en façade contribue à préserver la fonctionnalité de la commande rotative dans des environnements techniques exigeants, tout en maintenant une manipulation simple et directe depuis l’extérieur de l’enveloppe.

Montage encastré 4 trous pour intégration propre dans les coffrets

Prévu pour une fixation frontale 4 trous, ce modèle s’intègre proprement dans une porte de tableau ou de coffret. Son format compact, avec une largeur de 83 mm, une hauteur de 65 mm et une profondeur de 119 mm, facilite son implantation dans des ensembles où l’espace doit être optimisé sans renoncer à une commande principale distincte et facilement identifiable.

Un choix pertinent pour interrupteur principal et maintenance

Ce modèle est adapté à un usage comme interrupteur principal ainsi qu’en interrupteur de maintenance ou de réparation. Il convient donc aux installateurs et tableautiers recherchant une solution de coupure tripolaire lisible, verrouillable et exploitable en façade pour sécuriser l’accès aux circuits. Pour une sélection juste, il faut retenir ici sa logique d’interrupteur général avec fonction STOP, et non un véritable dispositif d’arrêt d’urgence dédié.
