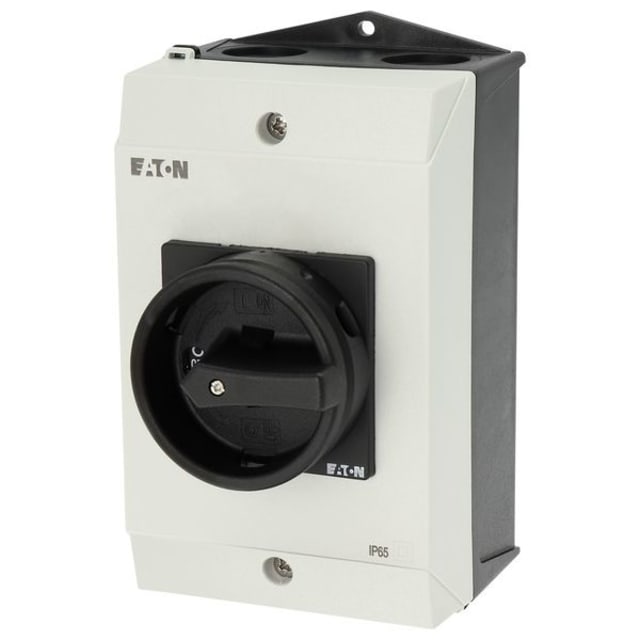

Interrupteur général 3P+N 25A pour coupure et isolement en installation

Cet interrupteur général 3P+N 25 A en coffret complet est conçu pour assurer une fonction de coupure principale claire et immédiatement accessible sur une installation électrique. Son format en montage en saillie facilite son intégration dans les environnements techniques où l’on recherche un organe de commande visible, protégé et simple à manœuvrer. La configuration 3 pôles + neutre permet de traiter les circuits nécessitant une coupure multipolaire avec neutre associé.

Commande rotative en façade avec verrouillage en position 0

L’appareil utilise une commande rotative noire avec accouplement de porte, pensée pour une prise en main directe et un repérage rapide. Le verrouillage en position 0 constitue un atout important pour les opérations d’arrêt, de consignation et d’intervention. Cette conception est particulièrement adaptée lorsque l’on souhaite empêcher une remise sous tension intempestive pendant une opération de maintenance ou de réparation.

Adapté à une fonction d’interrupteur principal et de maintenance

Ce modèle est prévu à la fois comme interrupteur principal et comme interrupteur de maintenance ou de réparation. Il convient donc aux tableaux, coffrets et ensembles de distribution où il est nécessaire de disposer d’un point de sectionnement dédié, lisible et facilement accessible. Sa fonction de coupure répond bien aux besoins des armoires et équipements techniques demandant une séparation sûre de l’alimentation avant intervention.

Caractéristiques électriques pour réseaux jusqu’à 690 V

Avec un courant nominal de 25 A et une tension assignée pouvant atteindre 690 V, cet interrupteur-sectionneur s’adresse aux applications basse tension exigeant un appareil compact mais correctement dimensionné. Il affiche une puissance de service de 13 kW à 400 V en AC-23 ainsi qu’une puissance de commutation de 13 kW à 400 V, avec 7,5 kW en AC-3 à 400 V. Ces valeurs en font une solution cohérente pour la coupure de charges et l’isolement d’équipements alimentés en triphasé avec neutre.

Boîtier saillie IP65 pour environnements exposés à la poussière et aux projections

La protection frontale IP65 permet une utilisation sur des installations où l’organe de commande peut être exposé à la poussière ou aux projections d’eau. Le boîtier complet apporte une solution prête à poser pour les zones techniques, ateliers, locaux de service ou environnements industriels légers. Ce niveau de protection est un vrai avantage lorsque l’interrupteur doit rester accessible sans être intégré dans une enveloppe supplémentaire.

Raccordement à vis et format compact pour intégration soignée

Le raccordement principal par vis facilite une connexion robuste et directe des conducteurs. Avec des dimensions de 100 mm de large, 180 mm de haut et 115 mm de profondeur, l’appareil conserve un encombrement maîtrisé pour un interrupteur-sectionneur en boîtier saillie. Ce format permet d’optimiser l’implantation sur paroi, dans un espace technique ou à proximité immédiate de l’équipement à isoler.

Tenue au court-circuit et coupure sécurisée des circuits

Pour la protection fonctionnelle de l’installation, cet appareil présente un courant conditionnel de court-circuit de 50 kA ainsi qu’une tenue de courte durée Icw de 0,64 kA. Ces données sont à prendre en compte dans le dimensionnement global de l’ensemble, notamment avec les protections amont associées. Pour l’installateur comme pour l’exploitant, cela permet de sélectionner un interrupteur général 3P+N 25A cohérent avec une architecture de distribution nécessitant une coupure nette, visible dans son usage et adaptée aux opérations de service.
