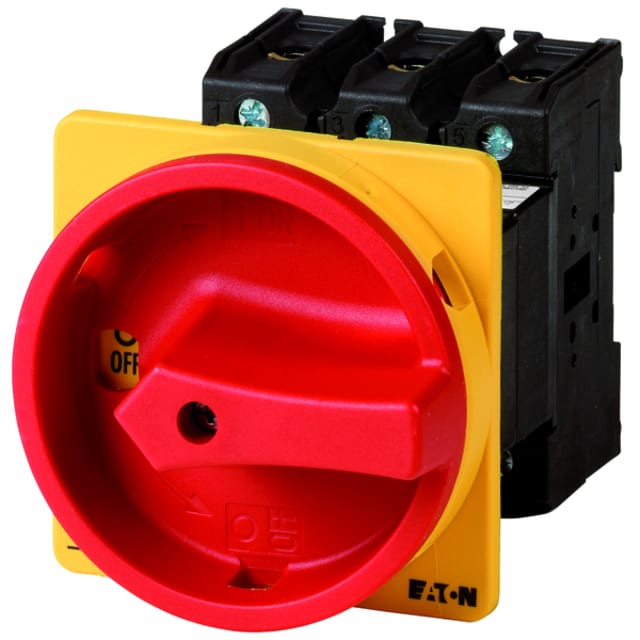

Interrupteur sectionneur d’arrêt d’urgence 100 A 024636

Interrupteur sectionneur d’arrêt d’urgence 100 A pour coupure générale de tableau

Cet interrupteur sectionneur d’arrêt d’urgence 100 A est conçu pour assurer une coupure manuelle nette et immédiate de l’alimentation dans les ensembles de distribution et les coffrets électriques. Sa configuration 3 pôles + N, associée à une commande rotative rouge avec accouplement de porte, en fait une solution adaptée aux fonctions d’interrupteur principal, d’arrêt d’urgence et d’interrupteur de maintenance. Il répond ainsi aux besoins des installations où l’isolement visible, la sécurité d’intervention et la commande en façade sont recherchés.

Commande rotative de porte pensée pour l’arrêt d’urgence

La manette rouge dédiée à l’arrêt d’urgence permet une identification rapide de la fonction de coupure. Son exécution avec entraînement rotatif de l’accouplement de porte facilite l’utilisation sur porte de coffret ou de tableau, tout en conservant l’organe de coupure à l’intérieur de l’enveloppe. Le verrouillage en position 0 renforce la sécurisation des opérations de maintenance ou de consignation, en évitant toute remise sous tension intempestive pendant l’intervention.

Pouvoir de coupure et intensité adaptés aux équipements de distribution

Avec un courant permanent nominal de 100 A et une tension d’emploi jusqu’à 690 V, ce sectionneur convient aux applications de coupure générale sur circuits de puissance. Il admet une puissance de service de 37 kW en AC-3 à 400 V et jusqu’à 55 kW en catégorie CA-23 à 400 V, ce qui le rend pertinent pour l’isolement d’alimentations de machines, de départs importants ou de tableaux techniques. Son courant conditionnel de court-circuit de 80 kA constitue un point clé pour les environnements où le niveau de contrainte électrique impose un appareillage de coupure cohérent avec les protections amont.

Version 4 pôles avec neutre pour une coupure complète

Sa conception 4 pôles permet d’intégrer la coupure du neutre en complément des trois phases. Cette architecture est particulièrement utile lorsque l’application exige une séparation complète de l’alimentation lors d’une opération d’arrêt, d’entretien ou de mise en sécurité. Pour l’installateur comme pour l’exploitant, cela apporte une lecture plus claire de la fonction de sectionnement et une meilleure adéquation avec les tableaux nécessitant une coupure globale 3P+N.

Montage encastré avec fixation arrière pour intégration en coffret

Ce modèle est destiné à un appareil à encastrer avec technique d’insertion définitive et montage arrière, ce qui favorise une intégration propre dans les armoires et enveloppes électriques. Ses dimensions de 90 mm de largeur, 114 mm de hauteur et 150 mm de profondeur aident à anticiper l’encombrement dans le tableau. Le raccordement principal à vis simplifie la connexion des conducteurs de puissance et convient aux montages recherchant un serrage direct et robuste au niveau des bornes.

Protection frontale IP65 pour commande en façade de coffret

La protection frontale IP65 permet d’utiliser la commande sur porte dans des environnements exposés à la poussière et aux projections d’eau, sous réserve d’une intégration conforme de l’ensemble. Cette caractéristique est intéressante pour les tableaux installés en atelier, en local technique ou dans des zones industrielles où la façade de commande doit rester protégée. La classe NEMA 12 va dans le même sens pour les applications nécessitant une commande de porte adaptée aux environnements techniques fermés.

Un appareillage utile pour maintenance, isolement et sécurité d’exploitation

Parce qu’il combine fonction d’interrupteur principal, fonction de maintenance et dispositif d’arrêt d’urgence, ce sectionneur répond à plusieurs usages concrets dans un seul appareillage. Il convient notamment pour la coupure locale d’une machine, l’isolement d’un coffret divisionnaire, la sécurisation d’un départ de puissance ou la mise hors tension d’un ensemble avant intervention. Pour un achat plus serein, ce type de configuration intéresse particulièrement les professionnels qui recherchent un interrupteur sectionneur d’arrêt d’urgence 100 A avec commande de porte, coupure 3P+N et verrouillage en position arrêt.
