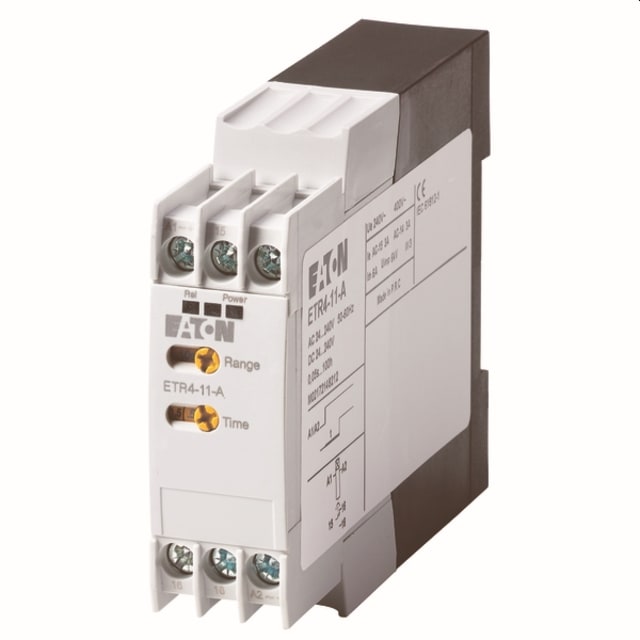

Relais temporisé retard à l’appel 24-240V 031882

Relais temporisé retard à l’appel pour commande modulaire en tableau

Ce relais temporisé retard à l’appel est conçu pour réaliser une temporisation à l’enclenchement simple et précise dans les installations électriques et automatismes. Il convient lorsque l’alimentation d’une charge, d’un circuit de commande ou d’un organe de signalisation doit intervenir après un délai défini. Son format modulaire compact facilite son intégration dans un tableau de distribution ou une armoire de commande, notamment sur profilé chapeau.

Grande souplesse d’alimentation en AC/DC

Avec une alimentation de commande compatible de 24 à 240 V en courant alternatif 50/60 Hz et de 24 à 240 V en courant continu, ce relais temporisé couvre un large éventail d’applications. Cette plage étendue simplifie le choix du matériel en maintenance comme en conception d’armoires, en évitant de multiplier les références selon la tension disponible sur site. Il s’adapte ainsi aux environnements de commande les plus courants en basse tension.

Temporisation à l’enclenchement de 0,05 s à 100 h

Le produit assure une fonction retard à l’appel avec une plage de temporisation très large, de 0,05 seconde à 100 heures. Cette amplitude permet aussi bien de gérer des séquences très rapides que des délais longs pour automatismes, ventilations, éclairages techniques, temporisations de sécurité fonctionnelle ou démarrages différés. Le réglage de temps étendu apporte une vraie polyvalence pour les intégrateurs et installateurs recherchant un relais dédié à une fonction temporisée claire, sans complexité inutile.

1 sortie inverseur temporisée pour une commande nette

Ce modèle dispose d’une sortie inverseur à action différée et d’un courant nominal de 3 A. Cette configuration est particulièrement adaptée aux circuits de commande, d’asservissement et de pilotage où l’on souhaite basculer un contact après écoulement du délai programmé. L’absence de fonctions annexes non utiles sur ce modèle permet de se concentrer sur une utilisation lisible : une temporisation à l’enclenchement avec un contact inverseur temporisé.

Montage rail DIN et raccordement à vis

Prévu pour un montage sur rail DIN, ce relais temporisé trouve naturellement sa place dans les tableaux électriques modulaires et coffrets d’automatisme. Son raccordement à vis permet un câblage direct et maîtrisé, apprécié pour les interventions de pose, de remplacement ou de maintenance. Avec une largeur de 23 mm, une hauteur de 82 mm et une profondeur de 103 mm, il s’intègre facilement dans des ensembles où la place disponible doit être optimisée.

Usage adapté aux automatismes et séquences de commande

Ce relais convient pour temporiser l’ordre d’activation d’un contacteur, d’un voyant, d’un extracteur, d’un système de signalisation ou d’un circuit auxiliaire. Il est pertinent partout où un démarrage différé améliore la séquence de fonctionnement de l’installation. Sa fonction dédiée retard à l’appel permet par exemple d’échelonner les mises en service, de créer un délai avant action ou de coordonner plusieurs organes de commande dans un même tableau.

Protection IP20 et conception orientée intégration

Sa protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire appropriée. Le produit est pensé pour une intégration en environnement électrique protégé, dans le respect des pratiques de câblage en tableau. Pour l’acheteur professionnel, cela signifie un relais temporisé modulaire clair à identifier, simple à implanter et parfaitement adapté aux besoins de temporisation à l’enclenchement en commande AC/DC.
