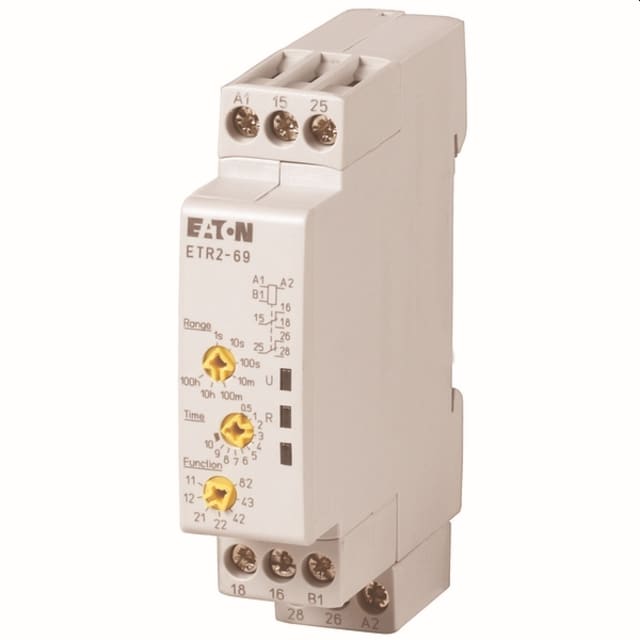

Relais temporisé multifonction 24-240V 262689

Relais temporisé multifonction compact pour tableau électrique

Ce relais temporisé multifonction Eaton au format modulaire compact est conçu pour la gestion des temporisations dans les tableaux de distribution et les installations de commande. Avec sa largeur de 17,5 mm seulement, il s’intègre facilement sur rail DIN dans les coffrets où l’encombrement est compté. Son format étroit permet d’ajouter des fonctions de temporisation avancées sans alourdir l’implantation du tableau.

Large plage d’alimentation pour une intégration simplifiée

Ce modèle accepte une alimentation de commande étendue en 24 à 240 V AC 50/60 Hz ainsi qu’en 24 à 48 V DC. Cette grande souplesse facilite le choix du produit sur chantier comme en maintenance, en limitant les risques d’erreur de sélection entre plusieurs tensions de commande. Il convient ainsi à de nombreuses architectures de commande en courant alternatif ou continu.

Fonctions de temporisation utiles pour l’automatisme et la commande

Ce relais temporisé répond à plusieurs besoins courants d’automatisme grâce à ses fonctions intégrées : retard à l’enclenchement, retard à la retombée, passage à l’enclenchement, passage au déclenchement, conformateur d’impulsion et fonctions clignotantes à temps fixe avec démarrage par pause ou par impulsion. Cette polyvalence permet d’utiliser un seul appareil pour différents scénarios de commande, de signalisation ou de séquencement, avec une logique de fonctionnement adaptée à l’application.

Réglage de temps étendu pour cycles courts et temporisations longues

Sa plage de temporisation de 0,05 seconde à 360000 secondes couvre aussi bien les besoins de réaction rapide que les temporisations longues. Ce relais convient donc à des usages très variés, comme le décalage de démarrage, la gestion d’impulsions, le maintien temporisé, le clignotement de signalisation ou certaines séquences de commande dans les armoires électriques. Cette amplitude de réglage apporte une vraie souplesse de paramétrage selon le comportement recherché.

Sortie inverseur temporisée pour une commande claire et exploitable

L’appareil dispose d’une sortie inverseur à action différée, avec un courant nominal de 3 A. Cette configuration est particulièrement pratique pour piloter un circuit de commande, transmettre une information temporisée ou gérer un changement d’état dans une logique simple et lisible. Les sorties peuvent être exploitées en mode commutable différé ou non différé selon le besoin de fonctionnement de l’installation.

Montage sur rail DIN et raccordement à vis

Prévu pour un montage sur profilé chapeau, ce relais temporisé trouve naturellement sa place dans les tableaux modulaires. Son raccordement à vis facilite le câblage et le maintien des conducteurs dans les environnements de distribution et de commande. Avec des dimensions de 70 mm de hauteur et 63 mm de profondeur, il reste adapté aux coffrets compacts tout en conservant une implantation propre et rationnelle.

Un choix pertinent pour les applications de temporisation en coffret

Ce relais temporisé multifonction est bien adapté aux besoins des installateurs, tableautiers et mainteneurs qui recherchent un appareil modulaire polyvalent pour les fonctions de temporisation courantes. Son indice de protection IP20 le destine à une intégration en enveloppe ou en armoire, dans un environnement de tableau électrique. Il constitue une solution efficace pour enrichir une commande avec des fonctions temporelles sans multiplier les références ni complexifier inutilement l’installation.
