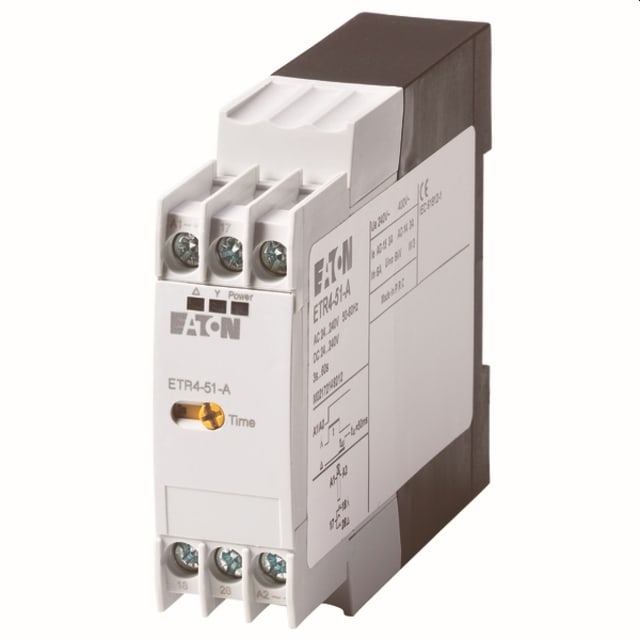

Relais temporisé étoile-triangle 3-60 s 031884

Relais temporisé étoile-triangle pour démarrage moteur automatisé

Ce relais temporisé étoile-triangle est conçu pour piloter la commutation entre les phases de démarrage étoile et de fonctionnement triangle dans les circuits de commande moteur. Il convient particulièrement aux installations où la séquence de basculement doit être nette et maîtrisée, avec une temporisation réglable de 3 à 60 secondes. Ce type d’appareillage permet d’organiser le démarrage de moteurs triphasés en limitant les contraintes au lancement, tout en gardant une logique de commande simple et lisible dans l’armoire.

Plage de temporisation 3 à 60 secondes avec fonction dédiée

Le produit intègre une fonction spécifique étoile-triangle, sans fonctions annexes inutiles pour cet usage. Sa plage de réglage de 3 à 60 secondes permet d’adapter précisément le temps de maintien en étoile selon l’inertie de la charge, le comportement du moteur et la stratégie de démarrage retenue. Le temps de commutation court indiqué sur ce modèle favorise une transition adaptée à ce type de séquence, pour une commande claire entre les deux étapes de fonctionnement.

Alimentation large plage 24 à 240 V AC/DC pour une intégration souple

Grâce à sa large tension d’alimentation de 24 à 240 V en courant alternatif comme en courant continu, ce relais temporisé s’intègre facilement dans de nombreux schémas de commande. Cette grande compatibilité simplifie le choix en maintenance, en rénovation d’armoire ou lors de la standardisation d’un parc d’équipements. Elle permet aussi d’éviter la multiplication des références lorsque plusieurs tensions de commande coexistent sur différents départs moteur.

Format modulaire étroit pour rail DIN dans les tableaux électriques

Avec une largeur de seulement 23 mm, une hauteur de 83 mm et une profondeur de 103 mm, ce relais temporisé trouve facilement sa place dans les tableaux, coffrets et armoires où l’espace disponible doit être optimisé. Il est adapté au montage sur profilé chapeau, ce qui facilite son implantation dans un environnement modulaire. Son format étroit est un vrai avantage pour les ensembles de commande moteur compacts ou les extensions de tableaux existants.

Raccordement à vis pratique pour les circuits de commande

Le raccordement électrique à vis apporte une connexion directe et adaptée aux usages courants en câblage d’armoire. Cette exécution est appréciée pour le serrage franc des conducteurs et la lisibilité du repérage lors de l’installation ou des interventions de maintenance. Pour l’électricien comme pour l’automaticien, ce type de connexion reste un choix pertinent lorsque l’on recherche une intégration simple dans les circuits de commande de contacteurs et de relais.

Sorties de commande adaptées à la logique étoile-triangle

Ce modèle dispose d’une sortie instantanée à fermeture et d’une sortie temporisée à fermeture, configuration cohérente pour gérer la séquence de démarrage étoile-triangle. Le courant nominal de 3 A le destine à une fonction de commande au sein du circuit, et non à l’alimentation directe d’une charge de puissance. Il s’intègre donc naturellement dans une architecture avec contacteurs, en assurant la transmission de l’ordre au bon moment dans la séquence de démarrage.

Appareillage de tableau pour commande moteur en environnement protégé

Avec un indice de protection IP20, ce relais est prévu pour une mise en œuvre dans un tableau ou une enveloppe adaptée, au sein d’un environnement de commande protégé. Il répond bien aux besoins des armoires de distribution et de pilotage dans lesquelles la temporisation étoile-triangle doit être fiable, lisible au câblage et simple à intégrer. C’est une solution ciblée pour les professionnels qui recherchent un relais temporisé modulaire dédié à cette fonction précise, sans complexité superflue.
