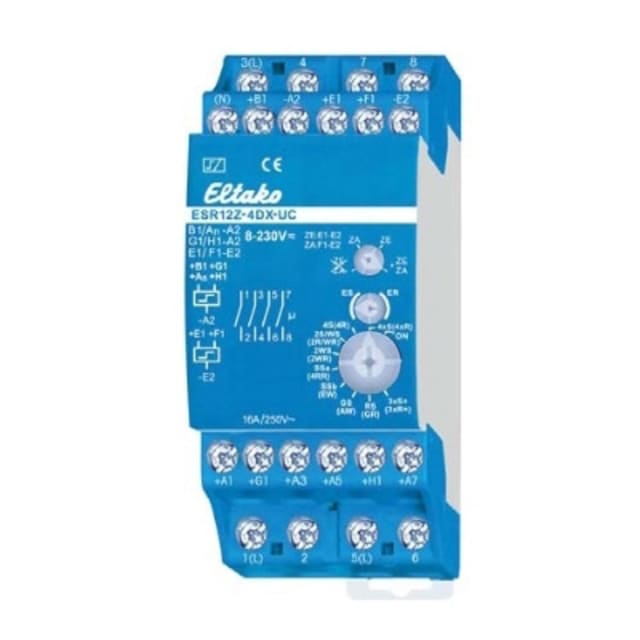

Télérupteur modulaire 4 contacts NO 16A ESR12Z-4DX-UC

Télérupteur modulaire 4 contacts NO 16A pour pilotage d’éclairage et commandes multiples

Le télérupteur modulaire ESR12Z-4DX-UC est conçu pour la commande impulsionnelle de plusieurs circuits depuis des boutons-poussoirs. Son architecture à 4 sorties permet de gérer jusqu’à quatre voies distinctes avec des contacts normalement ouverts, ce qui en fait une solution particulièrement adaptée aux installations d’éclairage, aux commandes réparties et aux besoins de centralisation dans le tableau électrique.

4 contacts indépendants pour une commande souple de plusieurs circuits

Ce modèle intègre quatre contacts de sortie indépendants, chacun dimensionné pour un courant de coupure de 16 A. Cette configuration permet de piloter plusieurs lignes séparées au sein d’un même module, avec une grande souplesse d’affectation : zones d’éclairage, circuits techniques ou commandes groupées. Cette conception facilite une installation plus lisible dans le coffret et limite la multiplication des appareillages modulaires.

Commande universelle AC/DC pour une intégration plus simple

Le ESR12Z-4DX-UC accepte une alimentation en 230 V et se distingue par une commande large plage, compatible en courant alternatif comme en courant continu selon les entrées de commande. Cette polyvalence simplifie l’intégration dans des environnements de commande variés, avec tension de commande AC de 8 à 253 V et tension de commande DC de 10 à 230 V. C’est un avantage concret pour les installations techniques où la cohérence entre commande, automatismes et appareillage modulaire doit être maîtrisée sans complexifier le câblage.

Fonction électronique avec commande centrale pour scénarios de pilotage avancés

Sa fonction électronique pour commande centrale permet d’aller au-delà d’un simple allumage par impulsion. Elle convient aux installations où l’on souhaite centraliser certaines actions, regrouper des commandes ou organiser plusieurs points de pilotage dans une logique plus structurée. Ce type de télérupteur modulaire est particulièrement pertinent lorsque l’installation doit rester évolutive et rationnelle dans le tableau de distribution.

Adapté aux charges d’éclairage courantes et techniques

Ce télérupteur 16A est prévu pour supporter des charges d’éclairage significatives, avec jusqu’à 2000 W en lampe à incandescence et jusqu’à 1000 VA en lampe fluorescente. Il prend également en compte les configurations de montage duo ainsi que les circuits avec compensation en parallèle. Cette capacité de commutation le rend pertinent pour des usages d’éclairage résidentiels ou tertiaires où plusieurs types de charges peuvent coexister sur une même installation.

Format modulaire compact pour tableau électrique sur rail DIN

Prévu pour un montage sur barre DIN, ce télérupteur trouve naturellement sa place dans les tableaux électriques et coffrets modulaires. Son faible encombrement avec une profondeur totale de 58 mm favorise une intégration propre dans les enveloppes de distribution. Son format modulaire permet de conserver une implantation ordonnée, un point essentiel lors de la réalisation ou de l’extension d’un tableau.

Commande manuelle intégrée pour mise en service et interventions

La présence d’une commande manuelle apporte un vrai confort d’exploitation lors des phases de test, de mise en service ou de maintenance. Elle permet de vérifier rapidement le fonctionnement du circuit commandé sans dépendre uniquement de la chaîne de contrôle externe. Pour l’installateur comme pour l’exploitant, cette fonctionnalité facilite les vérifications et le diagnostic dans le tableau.

Un télérupteur modulaire pensé pour les installations électriques exigeant clarté et polyvalence

Avec sa combinaison de quatre sorties indépendantes, de la commande centrale, d’une compatibilité de commande étendue et d’un montage sur rail DIN, le télérupteur modulaire 4 contacts NO 16A ESR12Z-4DX-UC répond aux besoins des installations où l’on recherche un pilotage clair, compact et fonctionnel. Il constitue un choix pertinent pour structurer des commandes d’éclairage ou de circuits auxiliaires dans un tableau électrique tout en conservant une excellente souplesse d’utilisation.
